. . Einschalten
Warnung: Bei Festinstallationen muss der rc_randomdot mit vier Maschinenschrauben M x
montiert werden, die mit einem Drehmoment von , Nm angezogen werden. Die Schrauben müssen
Tu ok-beschichtet oder mit Schraubensicherungskleber gesichert sein. Verwenden Sie keine hoch-
festen Schrauben.
Warnung: Der mitgelieferte Montagewinkel ist nicht für dynamische Roboteranwendungen geeig-
net. Es liegt in der Verantwortung des Kunden, für eine adäquate Befestigung des rc_randomdot zu
sorgen.
Je nach Arbeitsabstand kann es erforderlich sein, den Projektor nach unten zu neigen, um das gesamte
Sichtfeld des rc_visard abzudecken. Zum Einstellen der Neigung werden die Schrauben gelöst, mit denen
der rc_randomdot an der Montagehalterung befestigt ist, der gewünschte Winkel eingestellt, und die
Schrauben erneut mit , Nm angezogen. TufLok Schrauben können eine begrenzte Anzahl von Zyklen
geöffnet und wieder angezogen werden. Schrauben die mit Schraubensicherungskleber gesichert waren
müssen ausgetauscht werden.

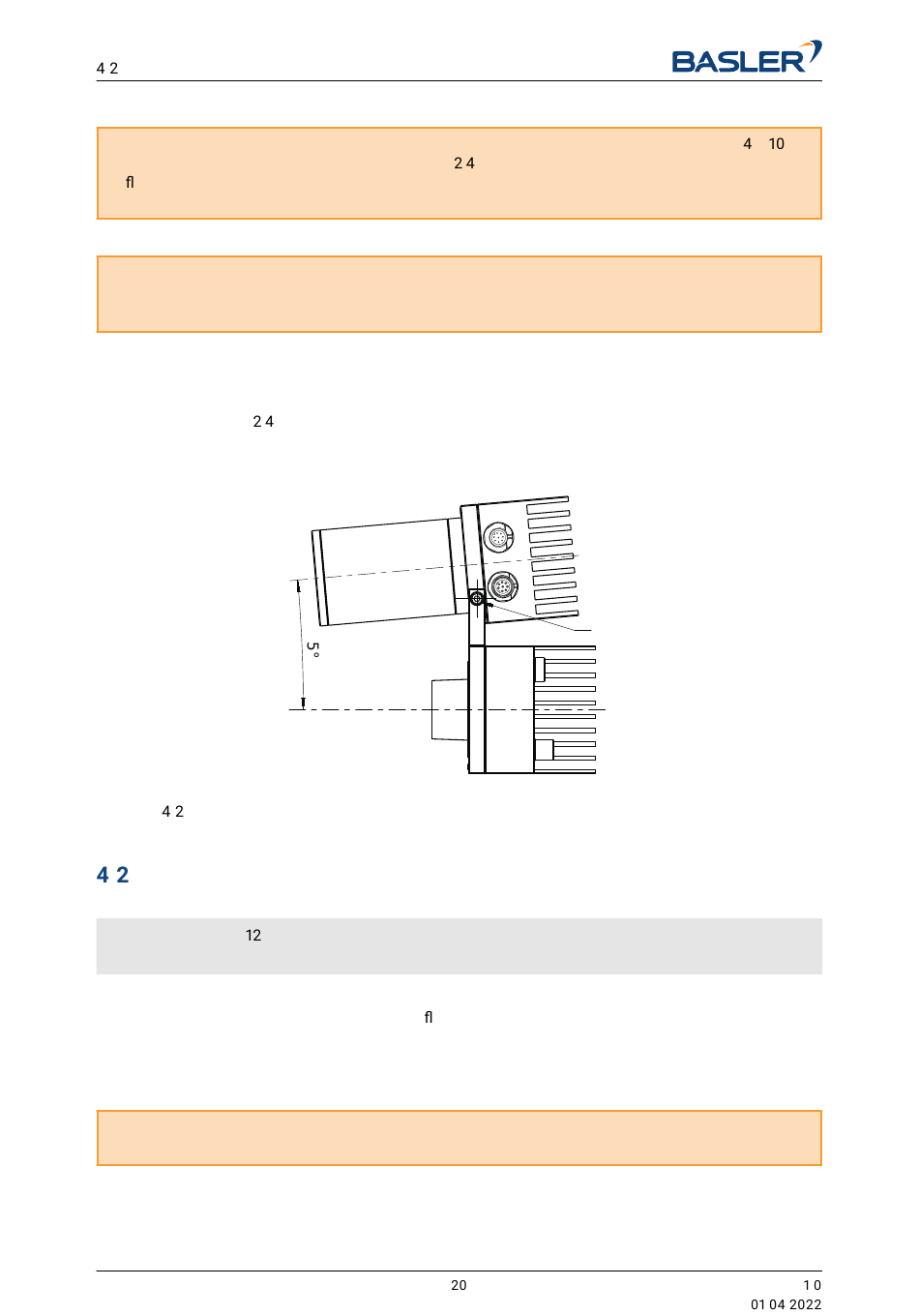

Abb. . : Einstellung des gewünschten Neigungswinkels zwischen rc_randomdot und rc_visard
.
Einschalten
Bemerkung: Alle M -Steckverbinder sowohl am rc_visard als auch am rc_randomdot müssen vor
dem Einschalten der Spannungsversorgung vollständig gesteckt und gesichert sein.
Nachdem das System an die Stromversorgung angeschlossen wurde, sollten die LEDs auf der Vorder-
seite des rc_randomdot und rc_visard sofort au euchten. Während des Bootvorgangs des rc_visard wird
seine LED die Farbe wechseln und schließlich grün werden. Dies signalisiert, dass alle Prozesse erfolg-
reich gestartet wurden. Die Status-LED des rc_randomdot sollte sofort grün leuchten. Der rc_randomdot
blitzt während des Bootvorgangs mehrmals auf.
Warnung: Während der Inbetriebnahme und des Betriebs zu keinem Zeitpunkt in die Linse des
rc_randomdot oder in den Lichtstrahl schauen.
Zur Fehlersuche beim Bootvorgang und zur Netzwerkverbindung des rc_visard lesen Sie bitte die Doku-
mentation des rc_visard unter https://doc.rc-visard.com/latest/en/troubleshooting.html#led-colors.
