Jeder Hauptseiteanzeige entspricht auch das zusätzliche rückstellbare (Partial) Wirkenergieregister. Diese Funktion dient um z.B. Wochen-Monatsverbrauch ablesen zu können.
Dieses Register wird nicht bei Spannungsausfall gespeichert.
Bei "Tastenbetätigung" einer der vier Anzeigeseiten wird die Hauptseite wieder angezeigt.

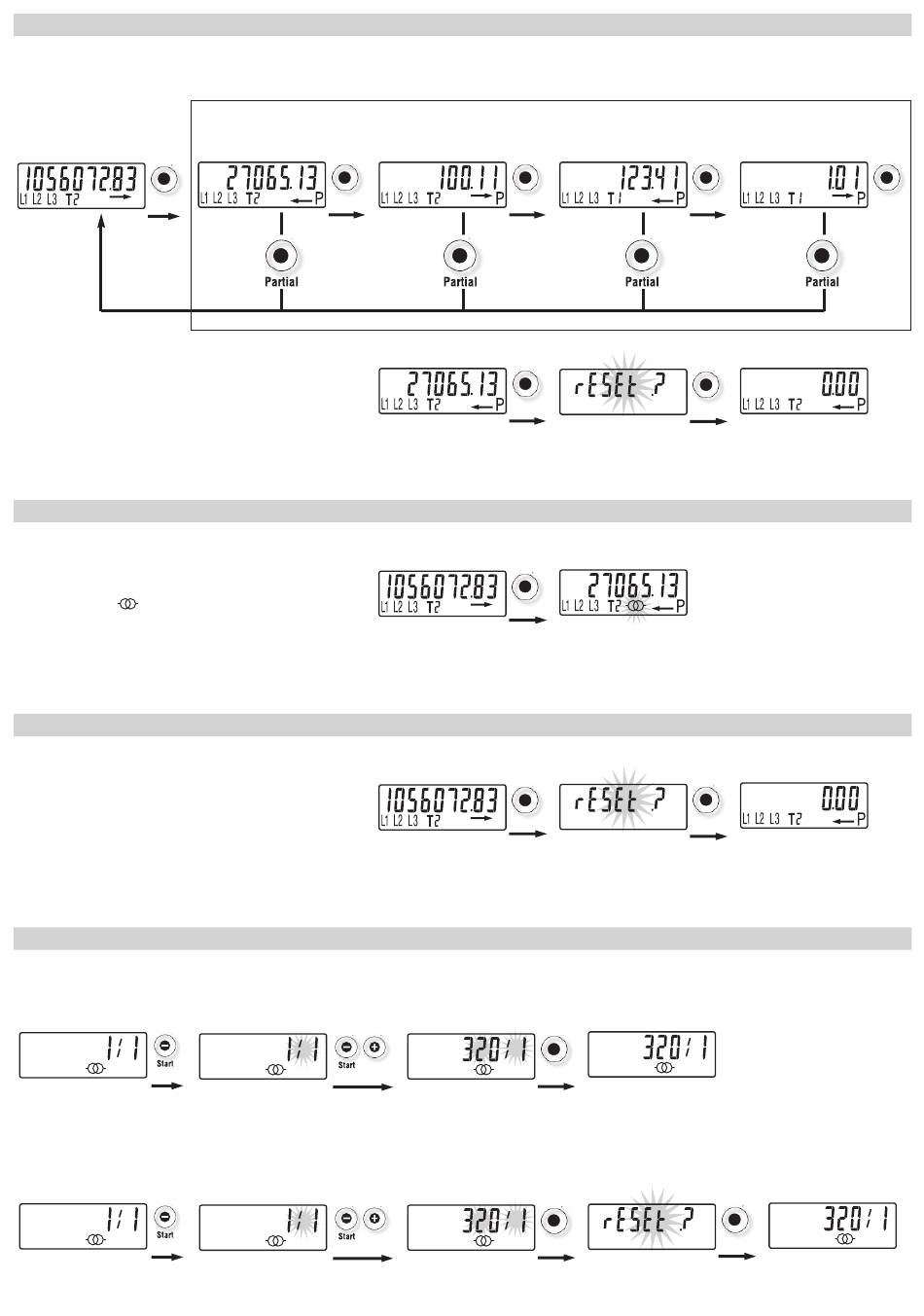

Hauptmenü:
Partial
Nach Betätigung der "Partialtaste" in beliebiger Position der
Wirkenergieregister von 4 Sek. werden alle Partial-Wirkenergieregister
für die Nullsetzung aufgerufen.
Es erscheint am Display die Schrift "rESET". Durch nochmalige
Betätigung der "Menütaste" für 4 Sekunden werden alle Partialregister
nullgesetzt.
An MID beglaubigten Zähler wird das geeichte Energieregister am
sekundären Wandlerstrom abgelesen. Diese Eingabe ist auch über die
interne Kommunikation sichtbar. Dieser Vorgang fordert die Betätigung von
20 Sekunden der Haupttaste "Menü". Am Display erscheint zusätzlich das
Symbol des Trafos Das Durchblättern aller Registerstände an der
" ".
sekundären Wandlerwicklung .../1 A wird durch kurze Betätigung der
"Menütaste" erreicht. Nach einer Minute NICHTBETÄTIGUNG erscheint die
Anzeige aller Registerstände des Primärwandlerstromes. (Hauptseite)
Durch Betätigung von 20 Sekunden der Hauptaste "Menü" wird die
Funktion Nullsetzung aufgerufen es erscheint am Display die Schrift
"rESET". Um den Befehl der Nullstellung zu bestätigen nochmals für
4 Sekunden die Menütaste drücken.
Somit werden alle Energieregisterstände nullgesetzt.
Diese Funktion ist bei allen beglaubigten MID-Energiezähler NICHT
möglich.
Für beglaubigte MID Energiezähler muß die "Taste Start (-)" für 4 Sekunden betätigt werden. Die Anzeige blinkt. Mit der "Taste +" und "(-)" für den gewünschten Wert des Primärstrom
des Wandler einstellen. Diese Anzeige kurz mit Betätigung der Haupttaste "Menü" für 4 Sek. bestätigen ansonsten wird die Einstellung nach 5 Sekunden gelöscht.
Hauptmenü:
> 4 Sek.
Für ungeeichte / unbeglaubigte Zähler müßen vor diesen Einstellvorgang alle Energieregister nullgesetzt werden..
Hauptmenü:
> 4 Sek.
Zusätzliches rückstellbares "Partial" Wirkenergieregister
Partial Menü (zusätzliches rückstellbares "Partial" Wirkenergieregister):
Menu
Sekundär Wandlerstromregister Ablesung
Nullsetzung der primär Wandlerstromregister
Primär Wandlerstrom Einstellung
Menu
Menu
> 4 Sek.
Hauptmenü:
Menu
> 20 Sek.
Hauptmenü:
Menu
> 20 Sek.
Menu
> 4 Sek.
Menu
> 4 Sek.
- 9 / 12 -
"ECS3-1B - BASIC"
Menu
Menu
> 4 Sek.
Energieregister an der sekundären Wandlerstromwicklung
Menu
> 4 Sek.
Hauptmenü:
Menu
Menu
Hauptmenü:
Hauptmenü:
