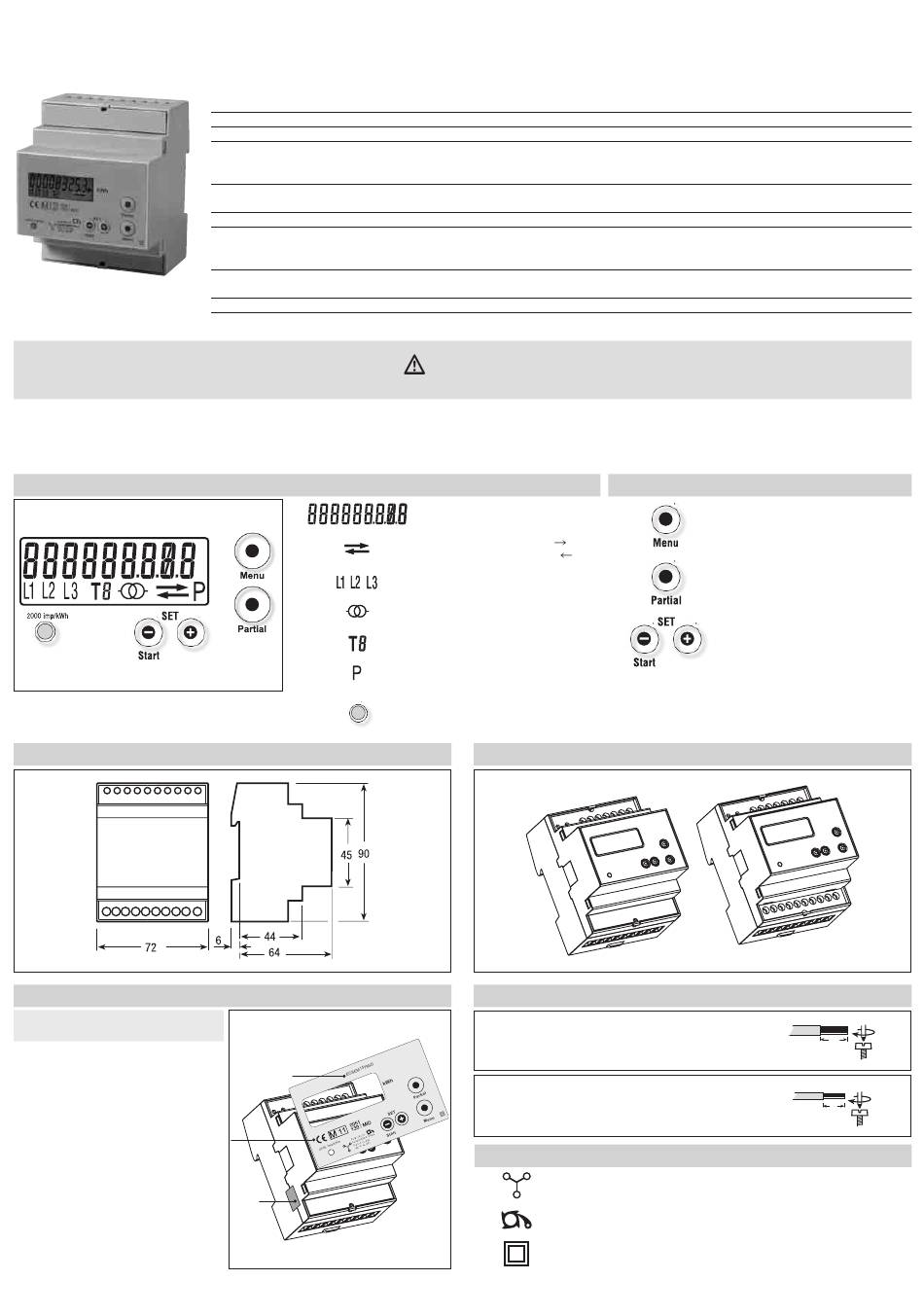

Digitale Wandlerdrehstrom-Energiezähler - Basic .../1 A Bis 2000/1 A; Klemmenabdeckung (Plombierbar) - Herholdt Controls ECS3-1 Basic Betriebsanleitung

ECS3-1B
Digitale Wandlerdrehstrom-Energiezähler - BASIC .../1 A bis 2000/1 A
Die Installation muß von einer Elektrofachkraft oder unter deren Leitung und Aufsicht durchgeführt und geprüft werden. Bei Arbeiten am Meßgerät, Netzspannung abschalten!
• Diese Energiemeßgeräte sind für den Einsatz mit externen Stromwandler gebaut. Alle Zähler besitzen ein LCD-Display mit 3 Phasen-Summen Wirkenergieregister und der LED
Genauigkeitskontrolle. Die Grundausführung hat 2 S0 Ausgänge für 2 Tarife über zwei Optocoupler solid State Relay. Die isolierte Kommunikation M-Bus oder Modbus RTU bietet die
Auslesung von 59 Meßgrößen.
MID geeicht/beglaubigt
ECSEM157MID - ECSEM155MID
ECSEM129MID
A) Gerätidentifikation und Beglaubigungsdaten.
B) Sicherheitssiegel zwischen
Gehäuse Unter-und Obergehäuse
mit zusätzlichen rüchstellbaren "Partial" Register für Wirkenergie - 2 Tarife - 2 S0
Kode Typ
ECSEM128 ECS3-1 Basic
ECSEM129MID ECS3-1 Basic MID
mit zusätzlichen rüchstellbaren "Partial" Register für Wirkenergie und eingebauter Kommunikation M-Bus - 2 Tarife
Kode Typ
ECSEM156 ECS3-1 Basic M-Bus
ECSEM157MID ECS3-1 Basic MID M-Bus
mit zusätzlichen rüchstellbaren "Partial" Register für Wirkenergie und eingebauter Kommunikation Modbus RTU - 2 Tarife
Kode Typ
ECSEM154 ECS3-1 Basic Modbus
ECSEM155MID ECS3-1 Basic MID Modbus
Beschreibung des Display
2000 imp/kWh
Maße
A
A
B
Betriebsanleitung
Beschreibung
Drehstromzähler mit Wandlerstromanschluß ... /1 A bis 2000/1 A - 0.01-1 (1.2) A - 2 Tarife - 2 S0
d.to MID beglaubigt für Abrechnungszwecke
Beschreibung
Drehstromzähler mit Wandlerstromanschluß ... /1 A bis 2000/1 A - 0.01-1 (1.2) A
2 Tarife und eingebauter Kommunikation M-Bus
d.to MID beglaubigt für Abrechnungszwecke
Beschreibung
Drehstromzähler mit Wandlerstromanschluß ... /1 A bis 2000/1 A - 0.01-1 (1.2) A
2 Tarife und eingebauter Kommunikation Modbus
d.to MID beglaubigt für Abrechnungszwecke
WARNUNG
• Energieregister
• Wirkenergiebezug (Import) ( )
• Wirkenergieabgabe (Export) ( )
• Phasenanzeige (L1-L2-L3)
• Primärstromwandlerwahl
• laufender Tarif, aufgerufener Tarif
• zusätzlicher rückstellbaren
Register (Partial)
• LED
Genauigkeitskontroll-Anzeige
Kabelabisolierungslänge und Klemmenschrauben Drehmoment
1 A Wandlerstromanschluß Schraubenkopf PZ1
Tarif und Kommunikationsanschluß
Schlitzschraubenkopf 0.8x3.5 mm
• Drehstrom mit Nullleiter
• Rücklaufsperre
• Doppelisolierung
- 7 / 12 -
"ECS3-1B - BASIC"
Beschreibung der Tasten
• Menüwahltaste
• Taste für Zusatzenergieregister
• Tasten für Einstellung u.
Abrufungswerte

Klemmenabdeckung (plombierbar)

Symbole
1 Nm
14
0.8 Nm
9
