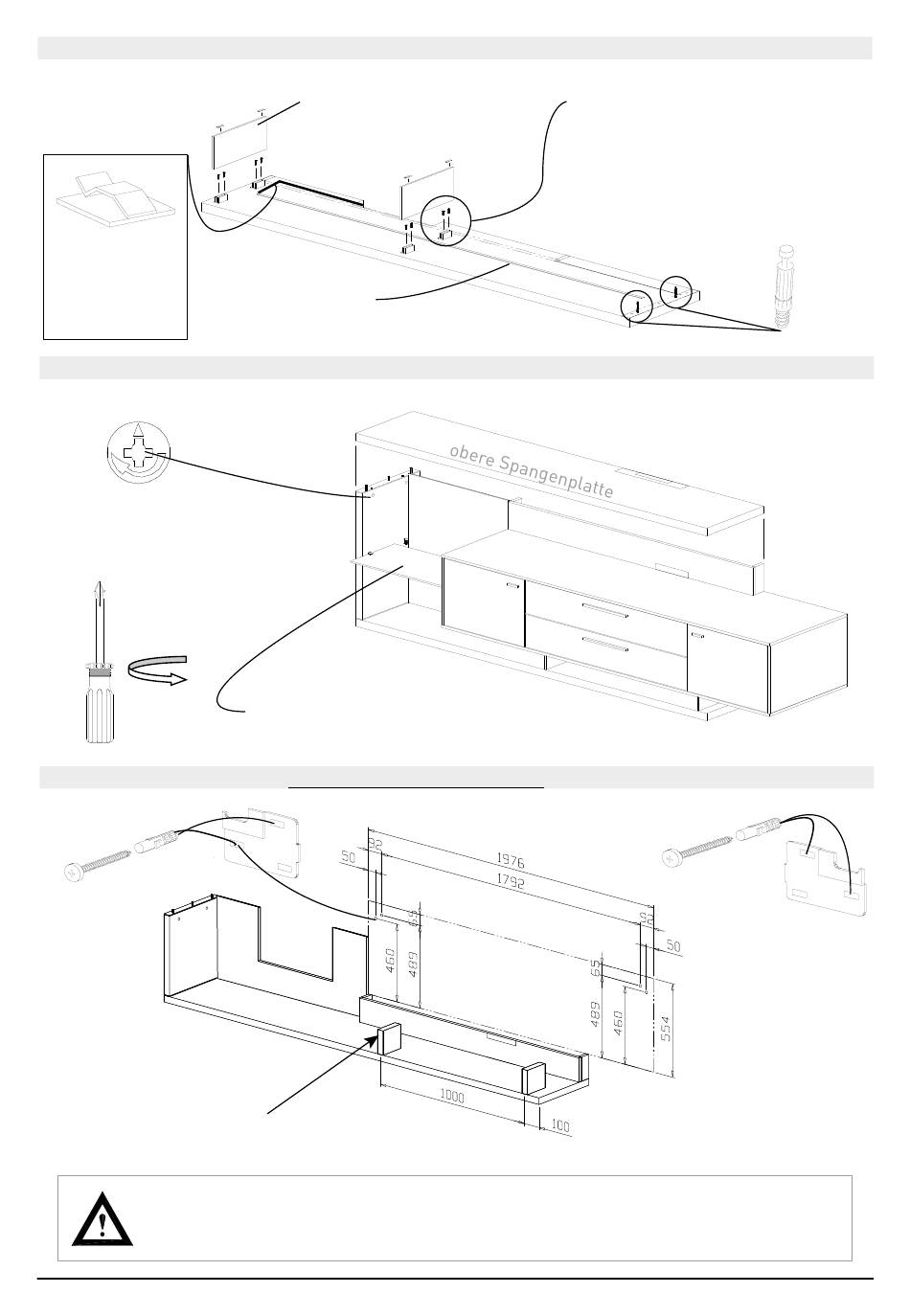

BILD 10, Vormontage obere Spangenplatte
Kabel mit
selbstkleben-
Leuchte "LN195",
dem Kabelclip
nur bei KD-Wunsch
befestigen
(im Werk vormontiert)
BILD 11, Befestigung ob. SP-Platte + Glasboden
Beschläge durch
drehen festziehen
BILD 12, Sockel ausrichten+ Aufsatzschrank 3R-198 bohren
Montagehilfe mit
Vorderkante Sockelplatte
bündig sezten!
Die mitgelieferten Dübel sind für folgende Untergründe geeignet:
Beton, Vollsteine, Lochsteine, Hohlblocksteine.
Bei abweichendem Untergrund ist das Befestigungsmaterial entsprechend auszuwählen.
MONTAGE MEDIA CONCEPT ZEILEN MIT SPANGEN
Glasseiten 308x139x8 mm
mit Puffer montieren
Glaszwischenboden
einschieben
4x Glasklemmbeschlag an
markierten Punkten mit
Liko 3x15 montieren
2x Einschraubdübel
Rastex
Zylinderkopfschraube
5,5x70
+ Dübel 8 mm
+ Wandschienen
WP5L / WP5R
SP121
5
