3. Sicherheitsanweisungen, Wartungsanwei-
sungen, Warnungen und Anmerkungen
Sicherheitsanweisungen für Reparaturen
1.
Sicherheitsvorschriften erfordern, daß während einer
Reparatur:
das Gerät über einen Trenntransformator mit der
Netzspannung verbunden ist;
die mit dem Symbol A gekennzeichneten
Sicherheitsbauelemente durch Bauelemente ersetzt
werden müssen, die mit den Originalteilen identisch
sind;
beim Austausch einer Bildröhre eine Schutzbrille
getragen werden muß.
2.
Die Sicherheitsregeln erfordern, daß das Gerät nach
einer Reparatur wieder in den ursprünglichen Zustand
versetzt wird. Hierbei ist insbesondere auf folgende
Punkte zu achten:
Als strenge Vorsorgemaßnahme empfehlen wir, die
Lötstellen nachzulöten, durch die der Zeilenablen-
kungsstrom fließt. Dies gilt insbesondere für:
•
alle Stifte des Zeilenausgangstransformators
(LOT);
•
Zeilenrücklauf-Kondensator bzw.- kondensatoren;
•
S-Korrektur-Kondensator bzw. - kondensatoren;
•
Zeilenendstufentransistors;
•
Stifte der Steckerverbindung mit Drähten zur
Ablenkspule;
•
andere Komponenten, durch die der Zeilen-
ablenkungsstrom fließt.
Hinwels:
Dieses Nachlöten wird empfohlen, um zu verhindern,
daß durch Metallermüdung an Lötstellen schlechte
Verbindungen entstehen, und ist daher nur bei Geräten
erforderlich, die älter sind als 2 Jahre.
Die Kabelbäume und das Hochspannungskabel sind
richtig zu verlegen und mit den montierten Kabel-
schellen zu befestigen.
Die Isolierung des Netzkabels ist auf äußere
Beschädigungen hin zu kontrollieren.
Die einwandfreie Funktion der Zugentlastung für das
Netzkabel ist zu kontrollieren, um eine Berührung mit
der Bildröhre, heißen Komponenten oder Kühlkörpern
auszuschließen.
Der elektrische Gleichstrom Widerstand zwischen
dem Netzstecker und der Sekundärseite ist zu
kontrollieren (nur bei Geräten mit einer vom Netz
getrennten Stromversorgung). Diese Kontrolle kann
folgendermaßen durchgeführt werden:
•
den Netzstecker aus der Steckdose ziehen und
die beiden Stifte des Netzsteckers mit einem
Draht verbinden;
den Netzschalter einschalten (den Netzstecker
jedoch noch nicht in die Steckdose stecken !);
•
den Widerstand zwischen den Stiften des
Netzsteckers und der Metallabschirmung des
Tuners oder des Antennenanschlusses des
Gerätes messen. Der angezeigte Wert muß
zwischen 4,5 MQ und 1 2 M(2 liegen;
•
das Fernsehgerät ausschalten und den Draht
zwischen den beiden Stiften des Netzsteckers
entfernen.
Kontrollieren, ob das Gehäuse beschädigt ist, um zu
verhindern, daß der Kunde Innenteile berührten kann.
Wartungsanweisungen
Es wird empfohlen, eine Instandhaltungsinspektion von
einem qualifizierten Wartungstechniker ausführen zu las-
sen. Das Wartungsintervall hängt von den Bedingungen
ab, unter denen das Gerät benutzt wird:
Wenn das Gerät unter normalen Bedingungen benutzt
wird, z.B. im Wohnzimmer, wird ein Wartungsintervall
von 3 bis 5 Jahren empfohlen.
Wenn das Gerät unter staubigeren, schmierigeren
oder feuchteren Bedingungen benutzt wird, z.B. in der
Küche, wird ein Wartungsintervall von einem Jahr
empfohlen.
Die Instandhaltungsinspektion umfaßt folgende Arbeiten:
Die oben aufgeführten "allgemeinen Reparaturanwei-
sungen".
Reinigen der Printplatte und der Bauteile im Netzteil
und Ablenkungsstromkreis.
Reinigen der Bildröhren-Leiterplatte und des Bild-
röhrenhalses.
Warnungen
1.
Um beschädigungen von ICs und Transistoren zu verhü-
ten, muß jeder Hochspannungsüberschlag vermieden
werden. Um eine Beschädigung der Bildröhre zu verhüten,

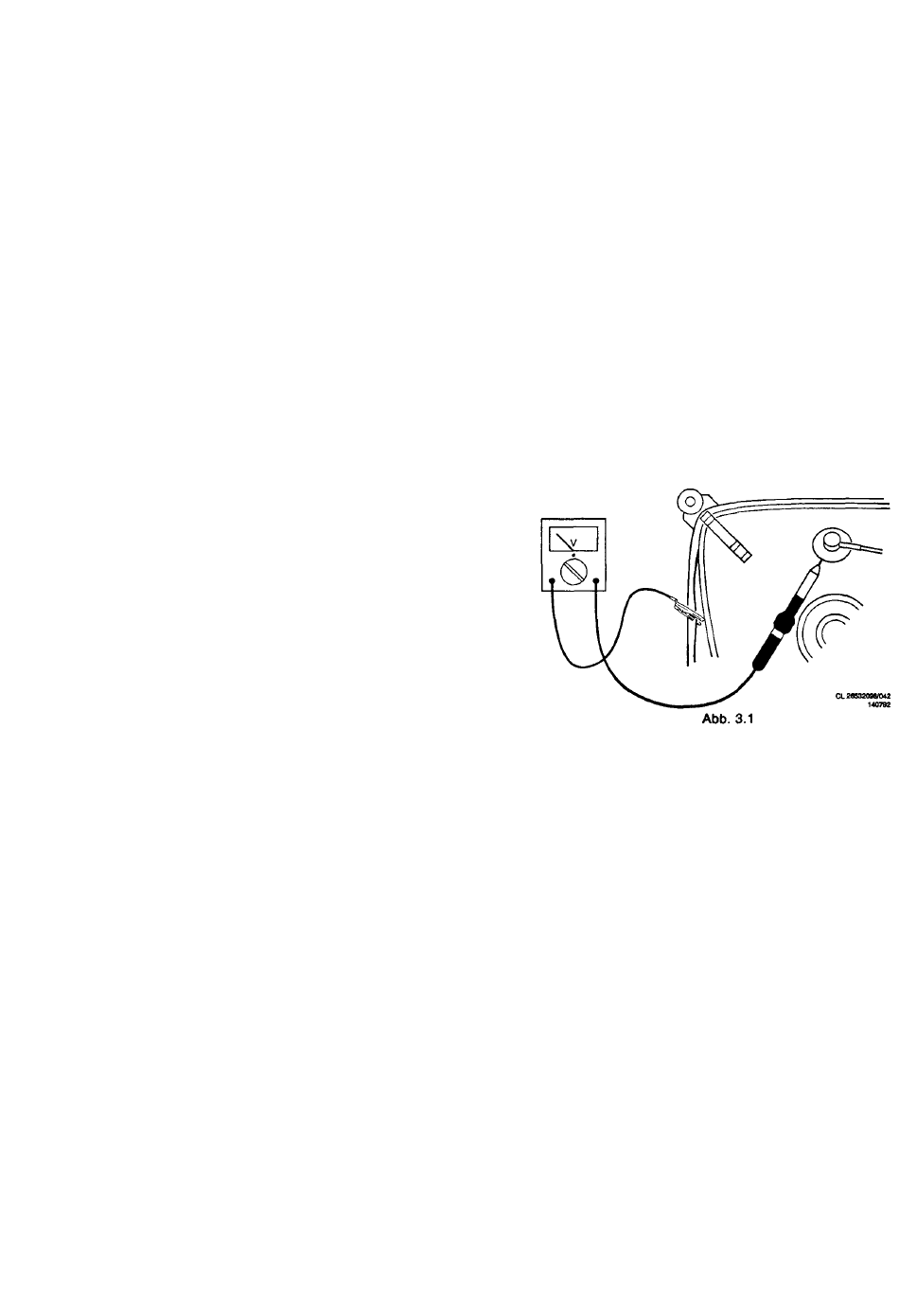

muß zur Entladung der Bildröhre das in Abb. 3.1 angege-
bene Verfahren angewendet werden. Benutzen Sie einen
Hochspannungstaster und ein Universal-Meßinstrument
(Einstellung DC-V). Die Entladung muß erfolgen, bis der
Zeigerausschlag des Instruments 0 V beträgt (nach ca. 30 s).
2.
ESD
Alle ICs und viele andere Halbleiter sind anfällig für elek-
trostatische Entladungen (ESD). Werden sie während der
Reparatur nicht sorgfältig behandelt, so kann dies ihre
Lebensdauer erheblich herabsetzen. Sorgen Sie dafür,
daß Sie während der Reparatur über eine Pulsband mit
Widerstand mit dem gleichen Potential verbunden sind,
wie die Masse des Geräts. Bauteile und Hilfsmittel müs-
sen ebenfalls auf diesem Potential gehalten werden.
3.
Die verwendete Fiat Square Bildröhre bildet zusammen
mit der Ablenkeinheit und der eventuell vorhandenen
Multipoleinheit ein Ganzes. Die Ablenk- und die Multipol-
einheit wurden im Werk optimal eingestellt und sollten
daher bei Reparaturen nicht nachgeregelt werden.
Vorsicht bei Messungen im Hochspannungteil sowie an
der Bildröhre.
