Bauanleitung 122.979
Multiablage „All-Inn"
1
A

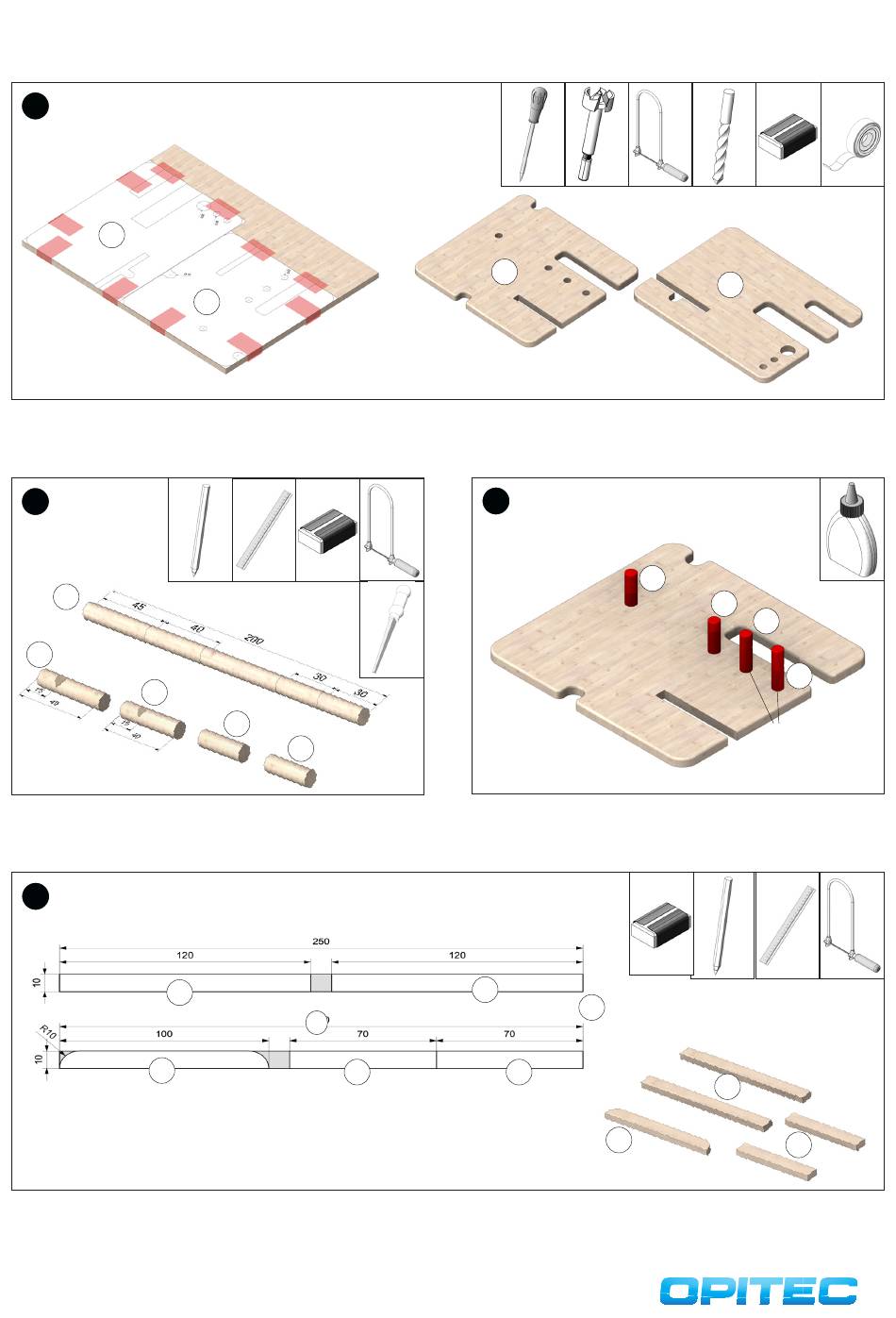

Die Schablone (Seite 5,7,9) ausschneiden und zusammenkleben. Anschließend auf dem Sperrholz mit Klebeband fixieren. Alle Bohrungen mit dem
Vorstecher markieren und durchbohren. Hinweis: Von beiden Seiten bohren, dies verhindert ein ausreißen des Holzes. Alle Aussparungen aussägen.
Anschließend alle Sägeschnitte säubern und anfasen.
2
2
2a
2b
Den Rundstab (2) nach Bemaßung ablängen. Anschließend an abge-
bildeter Stelle mit einer Dreikantfeile einkerben. Sägeschnitte säubern
und anfasen.
4
3a
3c
Die Maße nach Abbildung auf die beiden Holzleisten (3) übertragen. Anschließend ablängen und Sägeschnitte säubern.
2
B
2c
2d
4
3b
ø15
ø20
A
3
Die vier Rundstabstücke (2a-2d), wie abgebildet, einleimen. Darauf
achten, dass die Einkerbung von Rundstab 2a+2b nach oben zeigt.
3a
3
3b
3c
ø3
ø10
B
2d
2c
2b
2a
Einkerbung zeigt
nach oben
3a
3b
