Bauanleitung 109.058
Easy-Line Solar-Propeller
1
B

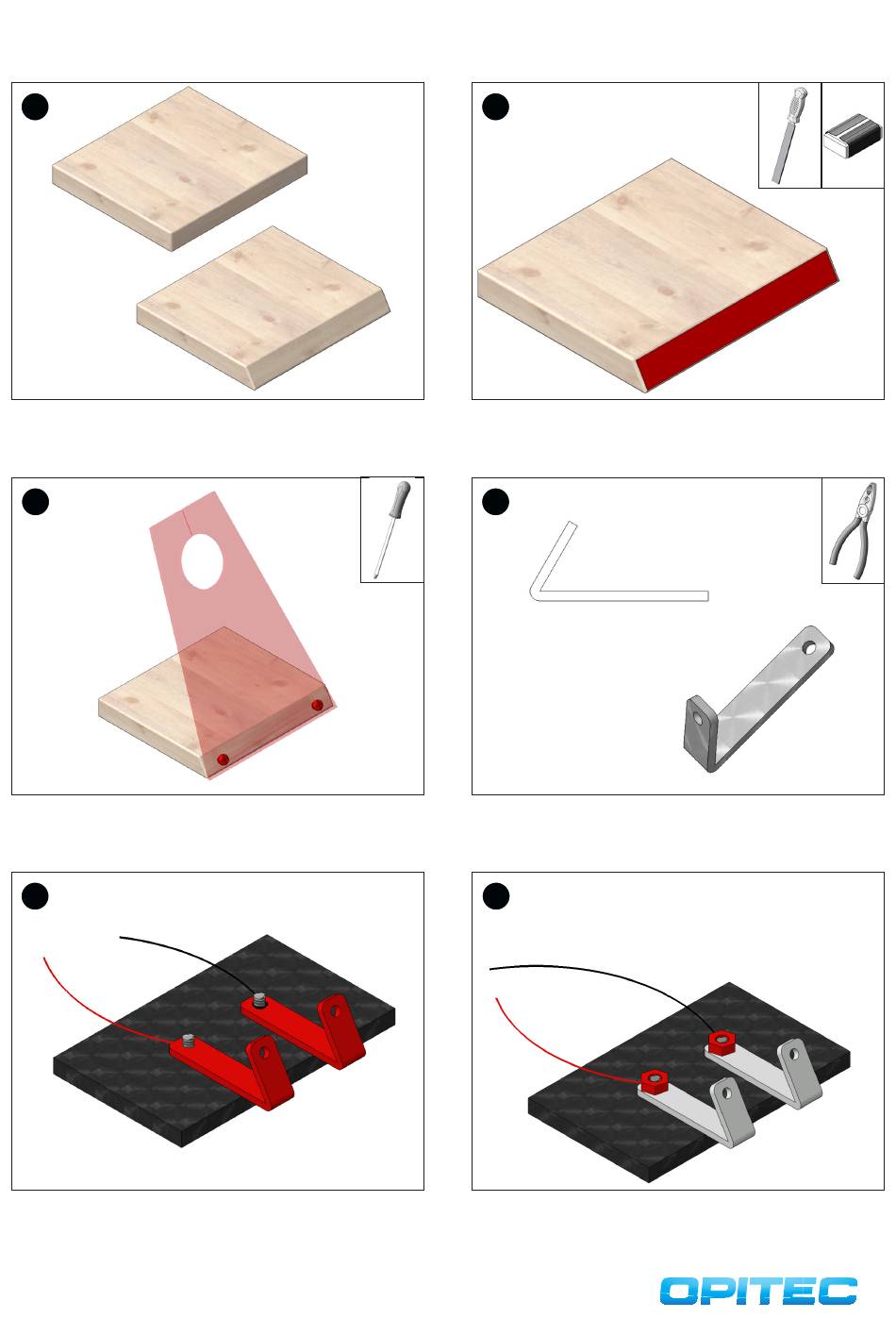

Bei Variante A, wird die Grundplatte an einer Kante (80 mm) ca. 30°
abgeschrägt. Bei Variante B, bleibt die Grundplatte unbearbeitet.
3
Die Acrylplatte (2) mit den Schrauben (7), wie abgebildet, auf die Kante
der Sperrholzplatte aufschrauben.
5
Wie abgebildet, die beiden gebogenen Flachstäbe auf die Anschlüsse
der Solarzelle (3) setzen und die Anschlussdrähte des Motors (5) um
die Anschlüsse wickeln. Hinweis: Das rote Kabel an den Pluspol der
Solarzelle und das schwarze Kabel an den Minuspol der Solarzelle!
2
A
2
Variante A: Mit einer Werkstattfeile und Schleifpapier die Kante ca. 30°
abschrägen.
4
Beide Flachstäbe (diese sind an der Solarzelle befestigt) nach obriger
Biegeschablone um 30° mit einer Kombizange abwinkeln.
6
Die Anschlussdrähte und die Flaschstäbe mit jeweils einer Mutter
befestigen.
