BILD 3 I IMAGE 3 I IMAGE 3

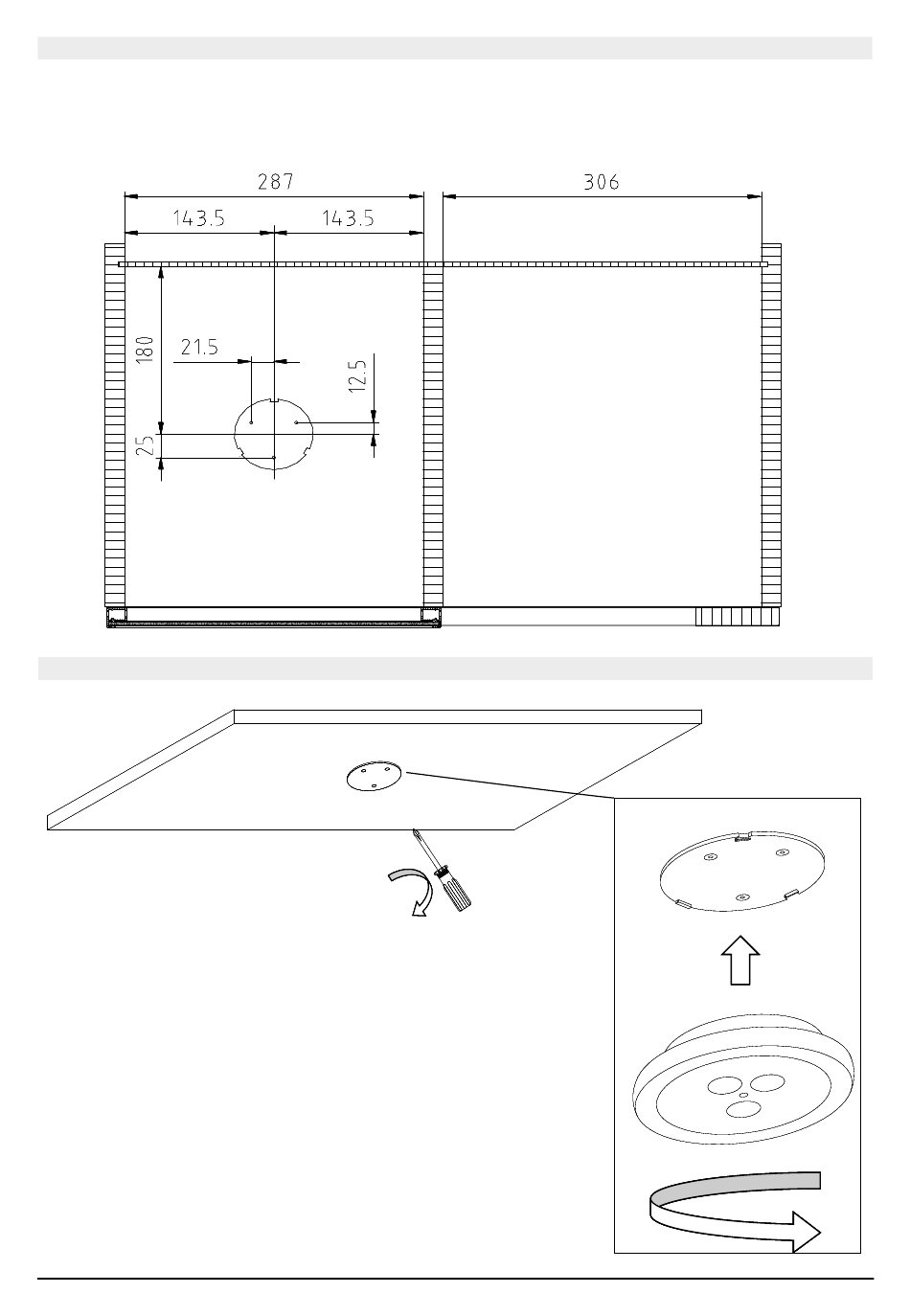

Schraubenlöcher für Anschraubplatte laut Zeichnung anzeichnen und vorstupfen
Mark and pre-drill screw holes for the mounting bracket as per the drawing
Marquer et pré-percer les trous pour les vis pour la plaque de fixation conformément au schéma
BILD 5 I IMAGE 5 I IMAGE 5
Anschraubplatte mit
Senkkopfschrauben 2,5x10 mm
anschrauben
Screw in the mounting plate using
2,5x10 mm countersunk screws
Visser la plaque de fixation avec les vis
à tête fraisée 2,5 x 10 mm
Akkuleuchte auf Anschraubplatte aufsetzen und
Bajonettverschluss durch drehen nach rechts schließen.
Position the battery light on the mounting plate and turn the
bayonet fitting to the right to close.
Poser la lampe à batterie sur la plaque de fixation et fermer le
verrouillage à baïonnette en tournant vers la droite.
MONTAGE STYLE AKKULEUCHTE
2
