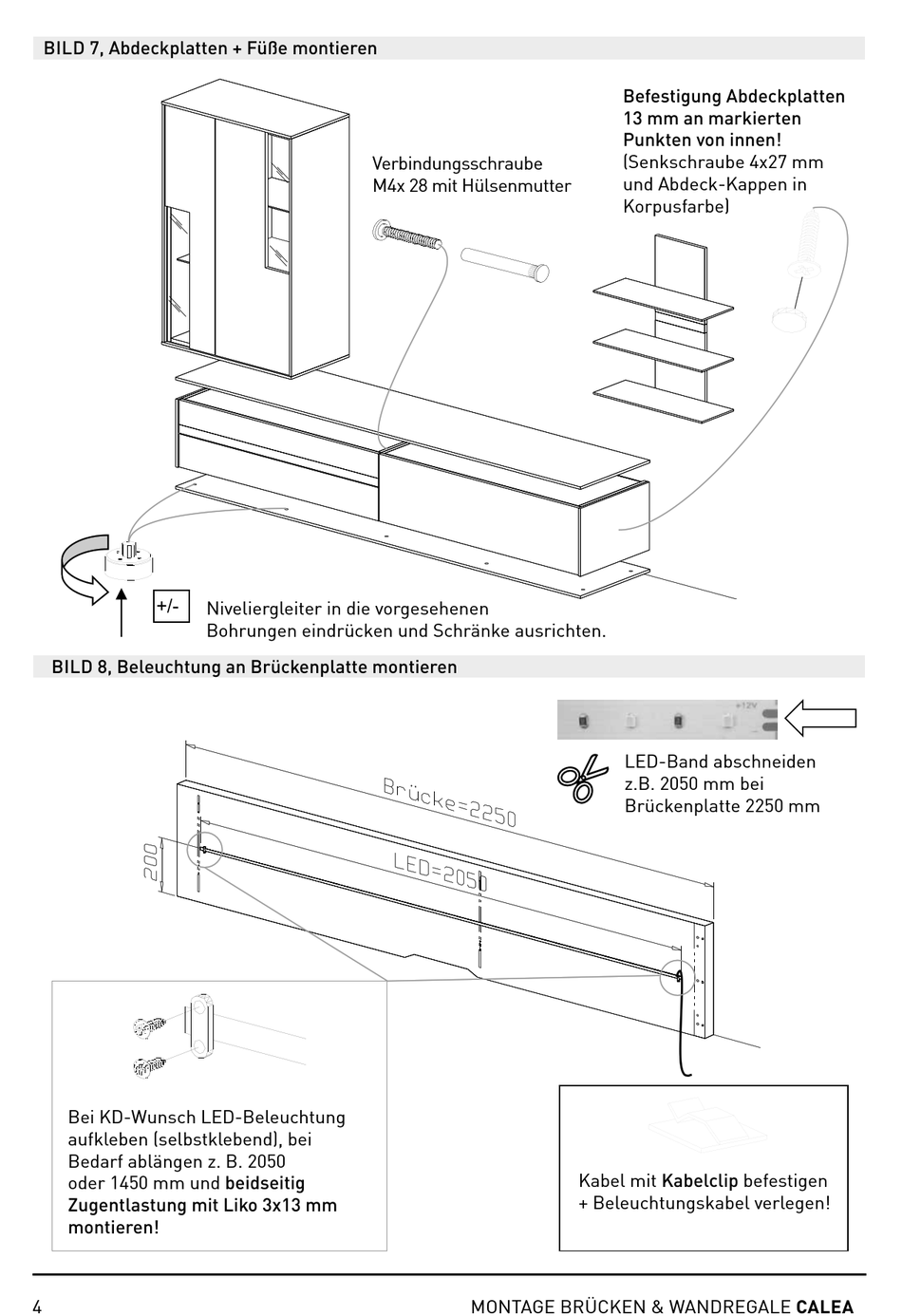

BILD 7, Abdeckplatten + Füße montieren
+/-
BILD 8, Beleuchtung an Brückenplatte montieren
Bei KD-Wunsch LED-Beleuchtung
aufkleben (selbstklebend), bei
Bedarf ablängen z. B. 2050
oder 1450 mm und beidseitig
Zugentlastung mit Liko 3x13 mm
montieren!
4
Verbindungsschraube
M4x 28 mit Hülsenmutter
Niveliergleiter in die vorgesehenen
Bohrungen eindrücken und Schränke ausrichten.
Befestigung Abdeckplatten
13 mm an markierten
Punkten von innen!
(Senkschraube 4x27 mm
und Abdeck-Kappen in
Korpusfarbe)
LED-Band abschneiden
z.B. 2050 mm bei
Brückenplatte 2250 mm
Kabel mit Kabelclip befestigen
+ Beleuchtungskabel verlegen!
MONTAGE BRÜCKEN & WANDREGALE CALEA
"
