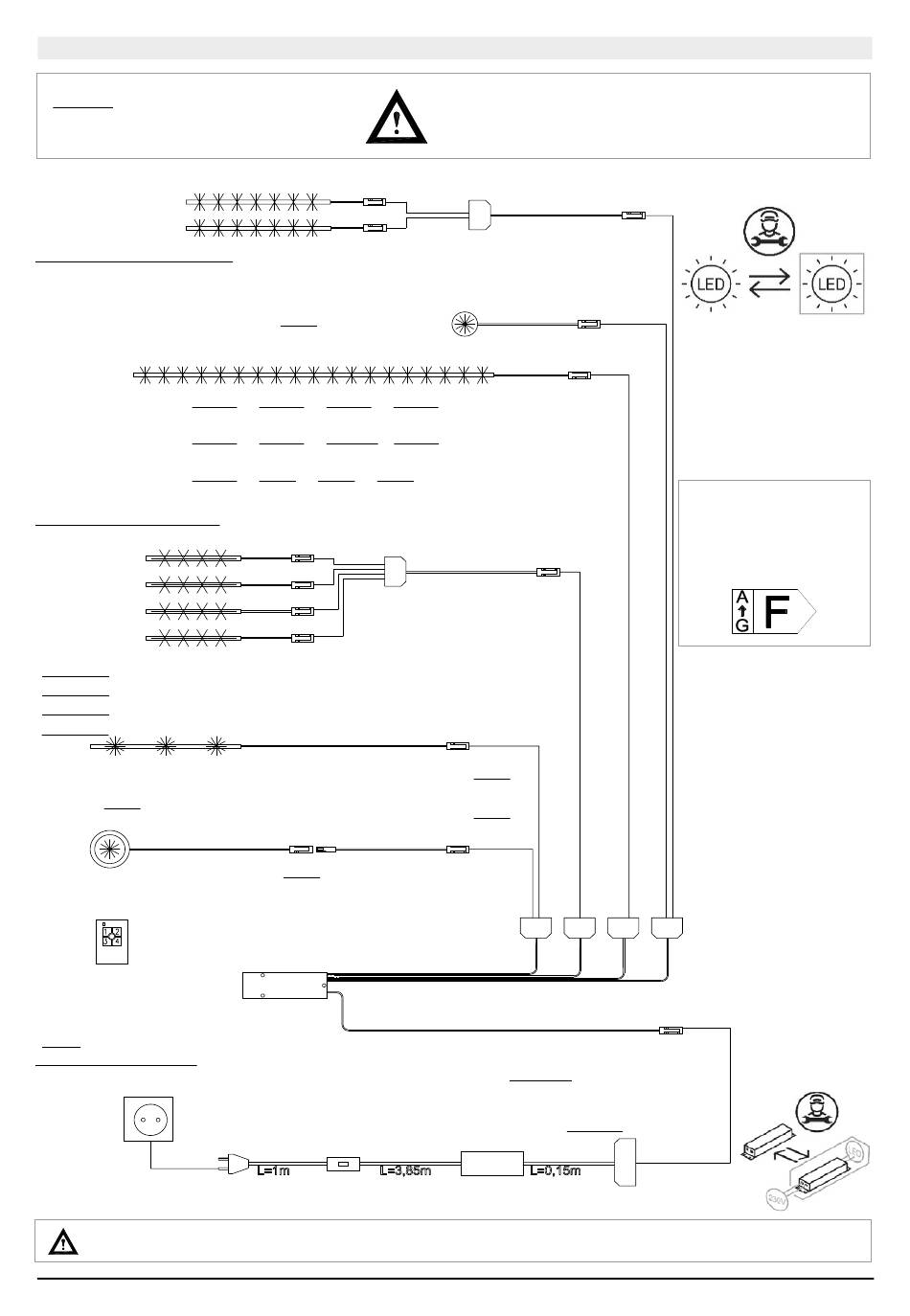

Beleuchtungsplan CALEA mit FKS4
Achtung, max. Belastung vom Trafo
beachten! Eine Überlastung vom Trafo
verkürzt die Betriebsdauer! Defekt!!!
„LEDSET1" für Wandregale
2x LED-Glaskantenband 85 cm
8,2 Watt, 2 m Zuleitung
LED-Strahler "LST4" für Reglaböden
1,4 Watt, 2 m Zuleitung
LED-Glaskantenband "LN225"/ "LN210"/ "LN195"/ "LN180"
L. 2200 mm/ 2050 mm / 1900 mm / 1750 mm, 10,6 Watt / 9,8 Watt / 9 Watt / 8,4 Watt
LED-Glaskantenband "LN165"/ "LN150"/ "LN135"/ "LN120"
L. 1600 mm/ 1450 mm/ 1300 mm / 1150 mm, 7,7 Wat t/ 7 Watt/ 6,2 Watt/ 5 Watt
LED-Glaskantenband "LN105"/ "LN90"/ "LN75"/ "LN60"
L. 1000 mm / 850 mm / 700 mm / 550 mm, 4,8 Watt / 4,1Watt / 3,4 Watt / 2,6 Watt
LED-Sets für H1-Schränke
LED-Profil selbstklebend "Q-Line Mini opal
"LEDSET2" 2x L. 121 cm, 2x L.17 cm= 15,2 Watt, 1x 6-fach-Verteiler;
"LEDSET3" 2x L. 151 cm, 2x L.17 cm= 18,4 Watt, 1x 6-fach-Verteiler;
"LEDSET4" 2x L. 211 cm, 2x L.17 cm= 24,8 Watt, 1x 6-fach-Verteiler;
"LEDSET5" 2x L. 211 cm, 2x L.105 cm, 2x L.17 cm= 36,2 Watt, 1x 6-fach-Verteiler;
LED-Glasbodenbel.
560 mm "LG60"
4,1 Watt, 2 m Zuleitung
LED-Einbauleuchte „LST2"
2,6 Watt, 2 m Zuleitung
12V-DC (weißes Stecksystem)
LED-Elektrostaufach
mit Funkfernbedienung
"FKS4" (4-Kanal)
dimmbar max. 30 Watt
bauseitige
Steckdose
Beleuchtung testen! Falls erforderlich, Steckverbindungen überprüfen. Stecker ganz eindrücken.
20
LED-Glasbodenbel. 410 mm "LG45"
3 Watt, 2 m Zuleitung
LED-Glasbodenbel. 258 mm "LG30"
2 Watt, 2 m Zuleitung
LED-Verlängerung,
2 m nur bei Bedarf
Alternativ FKS4-60, 12C-DC (weißes Stecksystem), 60 Watt, 230V
FKS4-60W mit 60-Watt Vorschaltgerät „FKS4-60"
EVG-LED, 10 fach-Verteiler, 12V-DC (weißes Stecksystem), 30 Watt, 230V
L. 5 m, mit Handschalter und Euro-Flachstecker „LEVG30"
Wichtiger Hinweis zur LED-Beleuchtung:
Anschluß der Leuchten nur an Sicherheitstrafos nach
EN 61558 (VDE 570), 12 Volt Gleichspannung (DC).
LED 6-fach Verteiler
LED-Verlängerung,
2 m nur bei Bedarf
LED 6-fach Verteiler
LED-Verlängerung,
2 m nur bei Bedarf
Dieses Produkt ent-
hält eine Lichtquelle
der Energieeffizienz-
klasse „F"
4 St. 6-fach Verteiler,
max. 24 Beleuchtung.
max. 30 Watt
bei LEVG30
max. 60 Watt
bei FKS4-60
MONTAGE CALEA ALLGEMEIN
