Schutzbeschal- Der Fronius Smart Meter TS ist ein fest verkabeltes Gerät und benötigt eine
tung
Trenneinrichtung (Schutzschalter, Schalter oder Trenner) und einen Über-
strom‑Schutz (Sicherungsautomat oder Leitungs‑Schutzschalter).
Der Fronius Smart Meter TS verbraucht 10 - 30 mA, die Nennkapazität der
Trenneinrichtungen und des Überstrom‑Schutzes wird durch die Drahtstärke, die
Netzspannung und die erforderliche Unterbrechungs-Kapazität bestimmt.
-
-
-
-
-

Verkabelung

WICHTIG!
Vor dem Anschließen der Netzspannungs-Eingänge an den Fronius Smart Meter
TS die Stromversorgung immer ausschalten.
Empfohlene Stärke der Litzen von Netzspannungsleitungen für die Anschluss-
klemmen des Messeingangs und Messausgangs:
-
-
Empfohlene Stärke der Litzen für die Anschlussklemmen der Datenkommunika-
tion:
-
-
Jede Spannungsleitung gemäß der untenstehenden Grafiken mit der Klemmleis-
te verbinden.

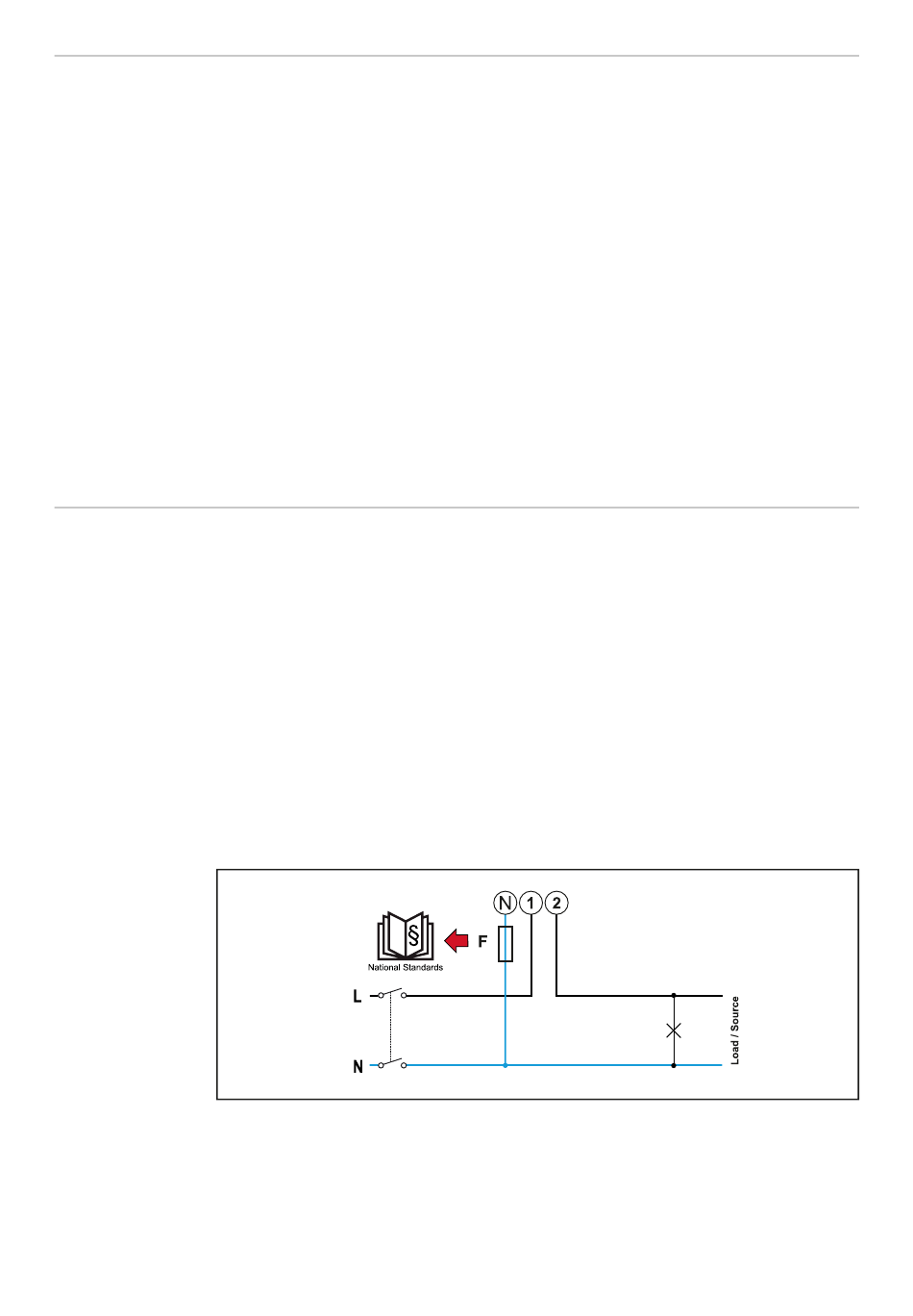

1 Phase, 2 Leiter
18
Trenneinrichtungen müssen in Sichtweite und möglichst nahe beim Fronius
Smart Meter TS montiert sowie einfach zu bedienen sein.
Trenneinrichtungen müssen die Anforderungen von IEC 60947-1 und IEC
60947-3, sowie alle nationalen und lokalen Bestimmungen für elektrische
Anlagen, erfüllen.
Überstrom‑Schutz verwenden, der für max. 100 A bemessen ist.
Verbundene Leitungs‑Schutzschalter zur Überwachung von mehr als einer
Netzspannung verwenden.
Der Überstrom‑Schutz muss die Netz-Anschlussklemmen mit den Bezeich-
nungen L1 schützen. In seltenen Fällen verfügt der Neutralleiter über einen
Überstrom‑Schutz, der gleichzeitig neutrale und nicht geerdete Leitungen
unterbrechen muss.
Draht: 1 - 25 mm²
Empfohlenes Drehmoment: max. 2,8 Nm
Draht: min. 0,05 mm²
Empfohlenes Drehmoment: max. 0,5 Nm
