2.2 Erläuterung der Bedienelemente
DE
Anschluss
Stromversorgung

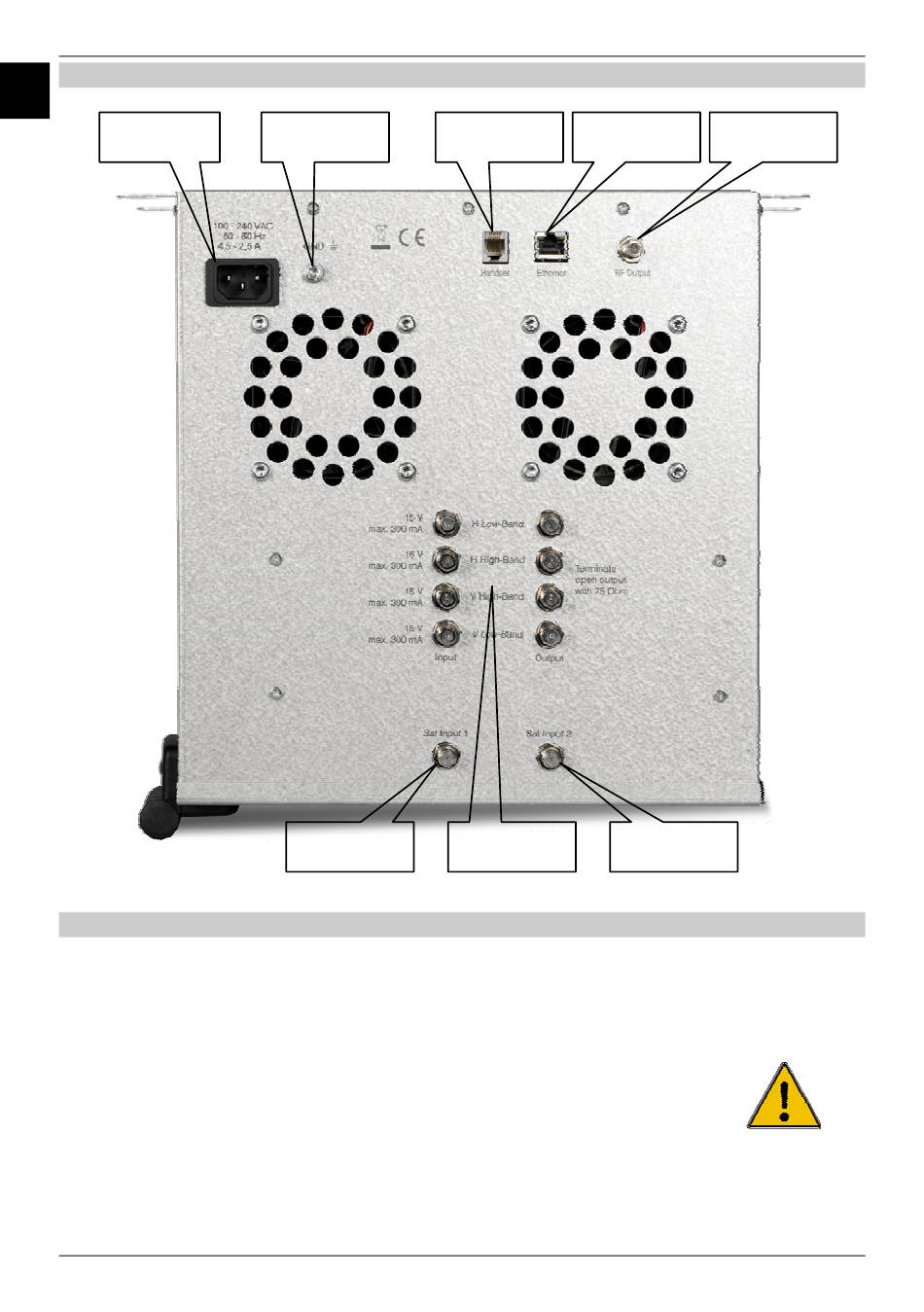

Bild: Draufsicht der TechniNet BS4 Light Basiseinheit
3

Inbetriebnahme

Um die Kopfstation TechniNet BS4 Light in Betrieb zu nehmen sind folgende Voraussetzungen
zwingend erforderlich:
- Einschlägige Erfahrung im Bau von Kabelkopfstationen und Satellitenempfangseinrichtungen.
- Besitz eines digitalen Profi-Messgerätes mit den Features:
• Pegelmessung in dBμV.
• Bitfehlerratenmessung BER für QAM-Signale.
• Modulationsfehlermessung MER für QAM-Signale.
• Spektrumsanalyse.
Die Montage der Kopfstation darf nur in Räumen erfolgen, in denen die zulässige
Umgebungstemperatur (0...45°C) sicher einzuhalten ist.
Beachten Sie unbedingt die Sicherheitshinweise unter Punkt 1.
Anschluss
Potentialausgleich
Optionaler
Sat-Eingang
Anschluss Anschluss
Fernbedienung LAN-Verbindung
Anschlussfeld:
LNB / SAT-ZF
6
Anschluss
HF-Ausgang
Optionaler
Sat-Eingang
