Hardware Quickstart
RoboGate
6.5 Anschlüsse

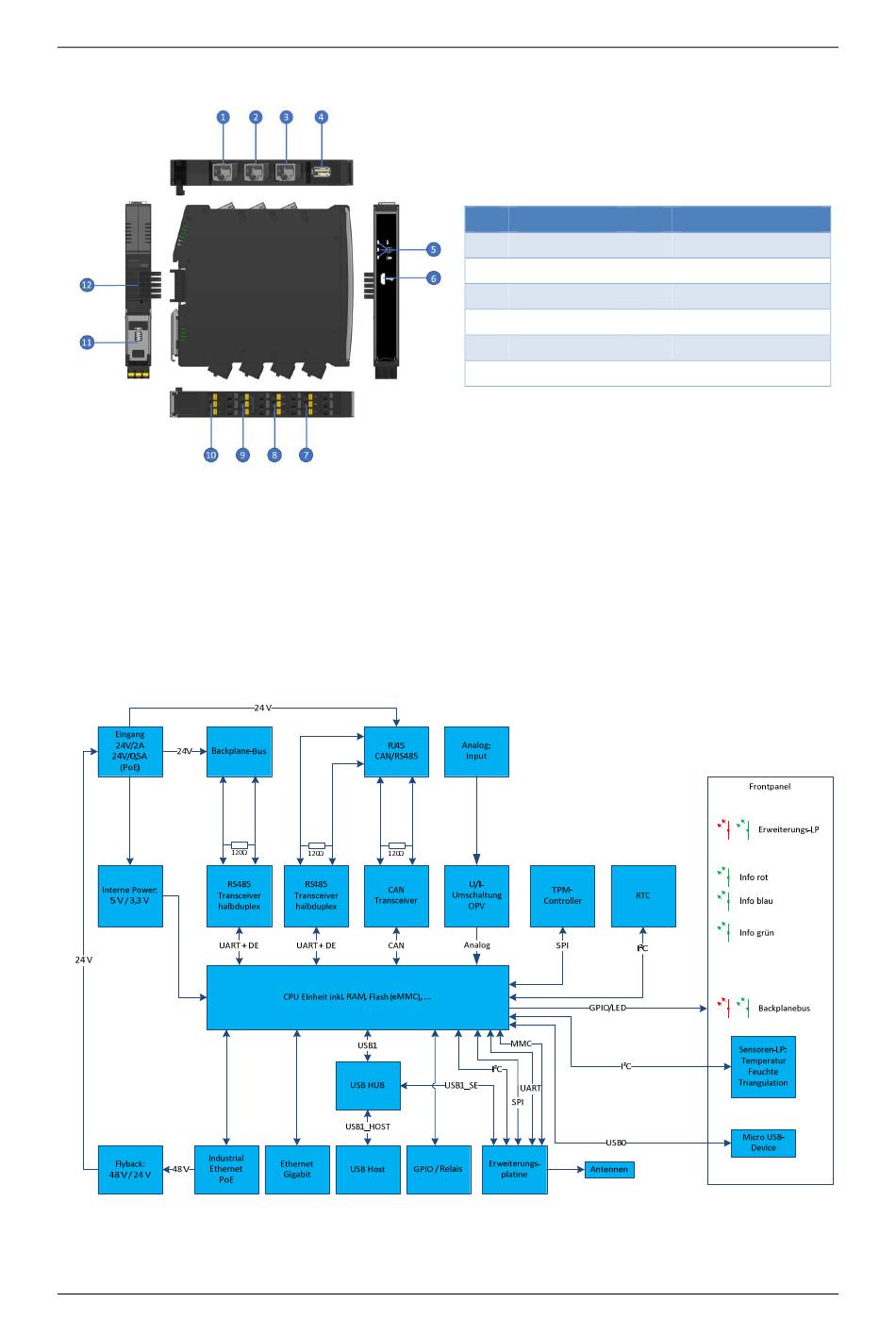

Abbildung 4: Anschlüsse RoboGate
Die Anschlüsse 7-10 verfügen über Kodierungen, damit ein falsches Anstecken verhindert wird. Das
Gerät wird mit entsprechend kodierten und beschrifteten Federzugklemmen ausgeliefert (Typ:
DEGSON / 2EDGKDF-5.0-03P-13-53XAH, X=3, 4, 5 je nach Anschluss). Die Klemmen sind für einen Lei-
terquerschnitt von 0,2...2,5 mm² ausgelegt (starr oder flexibel mit Aderendhülsen).Systemüberblick

6.5.1 Blockschaltbild

Abbildung 5: Blockschaltbild RoboGate, Variante plus

Produktübersicht
Robotron Datenbank-Software GmbH
Tabelle 4: Anschlüsse RoboGate
Nr. Anschluss
1
ETH1
3
CAN/RS485
5
Status LED
7
GPIO
9
Relais
11
Spannfeder
Version 1.1.3
Nr.
Anschluss
2
ETH0
4
USB Host
6
Micro-USB
8
Analog IN
10
24 V
12
Backplane-Bus
10 / 19
