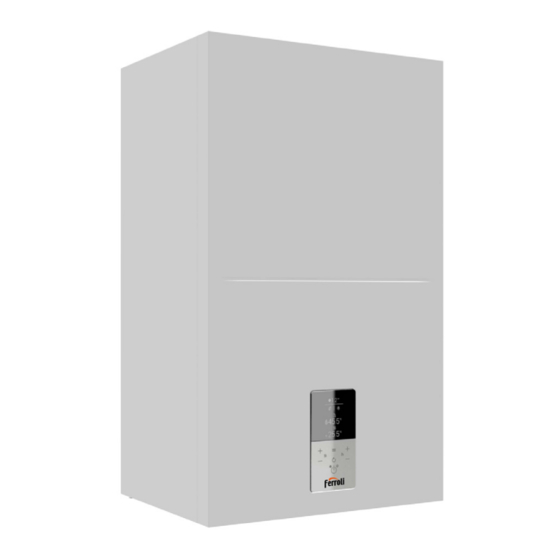

OMNIA S HYBRID C 3.2
INNENEINHEIT ZUR WANDMONTAGE FÜR REVERSIBLE HYBRID-WÄRMEPUMPEN IN SPLIT-AUSFÜHRUNG MIT SOFORTIGER
WARMWASSERERZEUGUNG
R32
DE
HANDBUCH FÜR INSTALLATION, BETRIEB UND WARTUNG

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Ferroli OMNIA S HYBRID C 3.2

  • Seite 1 OMNIA S HYBRID C 3.2 INNENEINHEIT ZUR WANDMONTAGE FÜR REVERSIBLE HYBRID-WÄRMEPUMPEN IN SPLIT-AUSFÜHRUNG MIT SOFORTIGER WARMWASSERERZEUGUNG HANDBUCH FÜR INSTALLATION, BETRIEB UND WARTUNG...
  • Seite 2 OMNIA S HYBRID C 3.2 • Lesen Sie die in dieser Anleitung enthaltenen Warnhinweise aufmerk- • Um den einwandfreien Betrieb des Geräts zu gewährleisten, ist eine sam durch, da sie wichtige Angaben zur sicheren Installation, Verwen- regelmäßige Wartung durch qualifiziertes Personal unerlässlich.
  • Seite 3: Inhaltsverzeichnis

    OMNIA S HYBRID C 3.2 INHALTSANGABE 1. SICHERHEITSMASSNAHMEN .................5 7.8.1 Öffnung der Frontplatte ......... . . 42 1.1 Besondere Anforderungen für das Kältemittel R32 ............
  • Seite 4 OMNIA S HYBRID C 3.2 11.2.5 Prüfung der Verbrennungswerte des Heizkessels..... . 67 9.2.2 Servicemenü der Wärmepumpe ........59 Kalibrierungsverfahren des Heizkessels [AUTO SETUP] .
  • Seite 5: Sicherheitsmassnahmen

    OMNIA S HYBRID C 3.2 1. SICHERHEITSMASSNAHMEN Die hier aufgeführten Vorsichtsmaßnahmen sind in die folgenden Arten unterteilt. Sie sind ziemlich wichtig, daher sollten Sie sie aufmerksam befolgen. Bedeutung der Symbole von GEFÄHRDUNG, WARNUNG, ACHTUNG und ANMERKUNG. GEFÄHRDUNG Weist auf eine unmittelbare Gefahrensituation hin, die, wenn sie nicht vermieden wird, zum Tod oder zu schweren Verletzungen führen wird.
  • Seite 6: Besondere Anforderungen Für Das Kältemittel R32

    OMNIA S HYBRID C 3.2 1.1 Besondere Anforderungen für das Kältemittel R32 WARNUNG • Vermeiden Sie bei Kältemittelleckagen offene Flammen. • Denken Sie daran, dass das Kältemittel R32 KEINEN Geruch hat. WARNUNG Das Gerät muss so gelagert werden, dass mechanische Beschädigungen vermieden werden, und in einem gut be- lüfteten Raum ohne ständig aktive Zündquellen (z.
  • Seite 7 OMNIA S HYBRID C 3.2 Informationen vom Installateur: Start - Angrenzender Lokalbereich B (A ) (m roomB Verwenden Sie Tabelle 3, um die gesamte Informationen vom Installateur: Mindestoberfläche (A ) zu mintotal - Gesamte Kältemittelbeladung (m )(kg) berechnen, die für die gesamte Kältemitt- elfüllung (m...
  • Seite 8: Häufigkeit Der Kontrollen Auf Kältemittellecks

    OMNIA S HYBRID C 3.2 Das Flussdiagramm verwendet die folgenden Tabellen: Tabelle. 2 - Maximal zulässige Kältemittelmenge je nach Fläche des Installationsraums. A [m2] mmax [kg] 0,21 0,41 0,62 0,83 1,04 1,24 1,45 1,66 1,87 2,07 2,28 2,49 2,62 2,72...
  • Seite 9 OMNIA S HYBRID C 3.2 GEFÄHRDUNG • Trennen Sie vor dem Eingriff an elektrischen Teilen die Stomversorgung über den Netzschalter. • Bei abgenommenen Wartungsplatten können stromführende Teile leicht versehentlich berührt werden. • Lassen Sie die Einheit während der Installation oder Wartung niemals unbeaufsichtigt, wenn die Wartungsplatte entfernt ist.
  • Seite 10: Entsorgung

    OMNIA S HYBRID C 3.2 ACHTUNG Führen Sie die Erdung der Einheit aus. Der Widerstand der Erdung muss den örtlichen Gesetzen und Vorschriften entsprechen. Verbinden Sie das Erdungskabel nicht mit Gas- oder Wasserleitungen, Blitzableitern oder Telefonerdungskabeln. Eine unvollständige Erdung kann zu elektrischen Stromschlägen führen.
  • Seite 11 OMNIA S HYBRID C 3.2 ANMERKUNG Informationen zu fluorierten Gasen • Diese Wärmepumpe enthält fluorierte Gase. Nehmen Sie für spezifische Informationen zu Gasart und -menge Bezug auf das Gasetikett an der Einheit selbst. Die nationalen Gasvorschriften müssen beachtet werden. •...
  • Seite 12 OMNIA S HYBRID C 3.2 • Dieses Produkt darf nicht als unsortierter Siedlungsabfall entsorgt werden. Diese Abfälle müssen für eine be- sondere Behandlung getrennt gesammelt werden. Entsorgen Sie Elektrogeräte nicht als unsortierten Siedlungsabfall, sondern nutzen Sie getrennte Sammelstellen. Nehmen Sie Kontakt mit der örtlichen Behörde auf, um Informationen über die verfügbaren Entsorgungssysteme zu erhalten.
  • Seite 13: Informationen Zur Wartung

    OMNIA S HYBRID C 3.2 Dies kann zu einer unvollständigen Verbrennung oder zu einer Verformung der Einheit aufgrund der Wärme führen. • Installieren Sie die Wärmepumpe nicht an Orten, an denen brennbare Gase austreten können. Wenn Gas entweicht und in der Nähe der Wärmepumpe verbleibt, könnte ein Brand ausbrechen.
  • Seite 14 OMNIA S HYBRID C 3.2 9) Prüfungen an den elektrischen Vorrichtungen Die Reparatur und Wartung der elektrischen Komponenten sollte erste Sicherheitskontrollen und Inspektionsverfahren der Komponenten umfassen. Wenn ein Defekt vorliegt, der die Sicherheit beeinträchtigen könnte, die Stromversorgung des Kreislaufs nicht herstellen, bis der Defekt zufriedenstellend behoben ist. Wenn der Defekt nicht umgehend behoben werden kann, es aber notwendig ist, den Betrieb fortzusetzen, verwenden Sie eine geeignete Übergangslösung.
  • Seite 15 OMNIA S HYBRID C 3.2 Die Kältemittelfüllmenge muss in den korrekten Rückgewinnungsflaschen zurückgewonnen werden. Bei Geräten, die brennbare Kältemittel enthalten, muss das Sys- tem mit sauerstofffreiem Stickstoff gespült werden, um das Gerät für brennbare Kältemittel sicher zu machen. Es könnte notwendig sein, diesen Vorgang mehrmals zu wiederholen.
  • Seite 16: Allgemeine Merkmale

    OMNIA S HYBRID C 3.2 20) Transport, Kennzeichnung und Lagerung der Einheiten • Allgemeines. Die folgenden Informationen beziehen sich auf Einheiten, die brennbare Kältemittel verwenden. • Transport von Geräten, die brennbare Kältemittel enthalten. Wir machen Sie darauf aufmerksam, dass für Geräte, die brennbare Gase enthalten, zusätzli- che Transportvorschriften bestehen können.
  • Seite 17: Mit Der Inneneinheit Gelieferte Komponenten

    OMNIA S HYBRID C 3.2 2.2 Mit der Inneneinheit gelieferte Komponenten Menge Beschreibung Komponente Inneneinheit 6 Inneneinheit 10 Handbuch für Installation, Wartung und Betrieb (dieses Handbuch) RVL-I PLUS 5 55°C 35°C Energieetikett 2015 811/2013 Winkelhahn mit Filter (Anlagenrücklauf) Winkelhahn (Anlagenvorlauf) Reduzierkupplung aus Messing 3/8 ”SAE - 1/4”...
  • Seite 18: Zubehör

    OMNIA S HYBRID C 3.2 2.4 Zubehör 2.4.1 Hydraulik-Kit Es ist auf Anfrage ein Hydraulik-Kit verfügbar (Code 012050W0, bestehend aus Gashahn, Wassereinlasshahn und Rohrleitungen und Anschlüssen), das den hydrau- lischen Anschluss der Einheit an die Wand ermöglicht. °C °C Abb. 3 - Hydraulik-Kit Abb.
  • Seite 19: Technische Daten Und Performance

    OMNIA S HYBRID C 3.2 3. TECHNISCHE DATEN UND PERFORMANCE 3.1 Technische Daten der Wärmepumpe Modelle 4,20 6,35 8,40 10,0 Heizleistung 0,82 1,28 1,63 2,02 Leistungsaufnahme 5,10 4,95 5,15 4,95 Wasserdurchsatz 1092 1445 1720 Statischer Nutzdruck Heizleistung 4,30 6,30 8,30...
  • Seite 20: Erp-Daten

    OMNIA S HYBRID C 3.2 Technische Daten der Inneneinheit 06 / 10 Stromversorgung 220/240-1-50 V-PH-Hz Typ von Wärmetauscher Schweißgelötete Platten aus rostfreiem Stahl Typ von Pumpe Elektronische Umwälzpumpe (8 mWS) Volumen Ausdehnungsgefäß Anlage Kalibrierung Sicherheitsventil Anlagenwasser Hydraulikanschlüsse Anlage 1” GAS IG Hydraulikanschlüsse BWW...
  • Seite 21: Technische Daten Heizkessel

    OMNIA S HYBRID C 3.2 0T4B4AWA BLUEHELIX HITECH RRT 28 C 3.4 Technische Daten Heizkessel 3.4.1 Tabelle der technische Daten Heizkessel BESTIMMUNGSLÄNDER IT DE ES BG RO PL GR GASKATEGORIE II2HM3+ (IT) II2E3B/P (DE) II2H3+ (ES) II2H3B/P (BG) II2H3B/P (RO) II2H3+ (GR) II2ELwLs3B/P (PL) II2H3B/P (AT) Max.
  • Seite 22: Produktdatenblatt Erp Heizkessel

    Produktdatenblatt ErP OMNIA S HYBRID C 3.2 Modelo: BLUEHELIX HITECH RRT 28 C - (0T4B4AWA) 3.4.2 Produktdatenblatt ErP Heizkessel Warenzeichen: FERROLI Brennwertkessel: JA Niedertemperatur (**) -Kessel: JA B1-Kessel: NEIN Kombiheizgerät: JA Raumheizgerät mit Kraft-Wärme-Kopplung: NEIN Angabe Symbol Einheit Wert Klasse für die jahreszeitbedingte Raumheizungs-Energieeffizienz (von A+++ bis D) Wärmenennleistung...
  • Seite 23: Nutzförderhöhe

    OMNIA S HYBRID C 3.2 3.5 Nutzförderhöhe UI OMNIA HYBRID C 08 3.5.1 Umwälzpumpe Wärmepumpe + Umwälzpumpe Heizkessel Prev_utile_senza rub._CIRC. CALD. [kPa] Prev_utile_con rub._CIRC_CALD. [kPa] ohne Hähne mit Hähnen 1000 1100 1200 1300 1400 1500 1600 Wasserdurchsatz [l/h] UI OMNIA HYBRID C 08 3.5.2 Umwälzpumpe Wärmepumpe Prev_utile_senza rub._CIRC. PDC [kPa] Prev_utile_con rub._CIRC_PDC [kPa] ohne Hähne mit Hähnen 1000...
  • Seite 24: Abmessungsdaten Und Physikalische Angaben

    OMNIA S HYBRID C 3.2 4. ABMESSUNGSDATEN UND PHYSIKALISCHE ANGABEN °C °C Abb. 7 - Abmessungen und Anschlüsse 74 Anlagenfüllhahn Gaseinlass Heizkessel - Ø 3/4” Warmwasserauslass - Ø 1/2” A6 Anschluss Kondensatablauf Warmwassereinlass - Ø 1/2” G Gasleitung - Ø 15,88 (5/8 ”) 10 Anlagenvorlauf - Ø...
  • Seite 25: Allgemeine Ansicht Und Funktionelles Schema Der Inneneinheit

    OMNIA S HYBRID C 3.2 5. ALLGEMEINE ANSICHT UND FUNKTIONELLES SCHEMA DER INNENEINHEIT 5.1 Allgemeine Ansicht TW_out TW_out SPHP SPHP TW_in TW_in Abb. 8 - Ansicht ohne Frontplatte Abb. 9 - Allgemeine Ansicht 5.2 Funktionelles Schema der Inneneinheit LEGENDE Hydrometer Stromkasten Wärmepumpe...
  • Seite 26: Beispieldiagramm Des Systems

    OMNIA S HYBRID C 3.2 6. BEISPIELDIAGRAMM DES SYSTEMS Code 3542B660 - Rev. 00 - 05/2022...
  • Seite 27: Installation

    OMNIA S HYBRID C 3.2 7. INSTALLATION 7.1 Kontrollen bei Empfang Bei Empfang der Einheit ist es unerlässlich zu prüfen, dass das gesamte im Begleitdokument angegebene Material erhalten wurde und dass es während des Trans- ports nicht beschädigt wurde. Bitten Sie in diesem Fall den Spediteur, das Ausmaß des Schadens festzustellen und benachrichtigen Sie in der Zwischenzeit unser Kundendienstbüro.
  • Seite 28 OMNIA S HYBRID C 3.2 ANMERKUNG Für die Demontage der Verkleidung und für normale Wartungsarbeiten muss ein Mindestabstand eingehalten werden. Wählen Sie eine Installationsposition, bei der die folgenden Bedingungen erfüllt sind: - Standort, der es ermöglicht, die maximal zulässigen Längen für Rohrleitungen, Halterung für...
  • Seite 29: Grenzwerte Für Die Länge Und Den Höhenunterschied Von Kältemittelleitungen

    OMNIA S HYBRID C 3.2 7.2 Grenzwerte für die Länge und den Höhenunterschied von Kältemittelleitungen Die Länge der Kältemittelleitungen zwischen Innen- und Außeneinheit muss so kurz wie möglich sein und ist in jedem Fall durch die Beachtung der maximalen Werte des Höhenunterschieds zwischen den Einheiten begrenzt.
  • Seite 30: Kältemittelanschlüsse

    OMNIA S HYBRID C 3.2 ANMERKUNG Die Kältemittelleitungen, die R32-Kältemittel enthalten und Komponenten des Kühlsystems miteinander verbinden, gelten bei der Bewertung der poten- ziellen Brand- oder Explosionsgefahr im Zusammenhang mit potenziellen Zündquellen im Inneren des Geräts nicht als Quelle für ausgetretenes Kältemit- tel, wenn die Leitungen im Bereich des Geräts alle folgenden Bedingungen erfüllen:...
  • Seite 31: Dichtheitsprüfung Und Leckdetektion

    OMNIA S HYBRID C 3.2 7.3.1 Dichtheitsprüfung und Leckdetektion Bevor Sie die Anlage unter Vakuum setzen, sollten Sie sich vergewissern, dass der Kältemittelkreislauf dicht ist, einschließlich der Verbindungsstellen zwischen den Leitungen und der Inneneinheit. Gehen Sie auf folgende Weise vor: •...
  • Seite 32: Thermische Isolierung

    OMNIA S HYBRID C 3.2 7.3.3 Thermische Isolierung Um Wärmeverluste über die Verbindungsleitungen zur Außeneinheit während des Betriebs des Geräts zu vermeiden, sollten wirksame Isolierungsmaßnahmen für die Gas- und Flüssigkeitsleitung getroffen werden: 1) Für das gasseitige Rohr muss ein geschlossenzelliger Schaumstoff mit Flammschutz B1 und einer Temperaturbeständigkeit von über 120°C verwendet werden.
  • Seite 33: Wasserfilter

    OMNIA S HYBRID C 3.2 Die chemischen Konditionierungsmittel müssen eine vollständige Desoxygenierung des Wassers gewährleisten, spezielle Schutzmittel für gelbe Metalle (Kupfer und seine Legierungen), Kesselsteinschutzmittel, neutrale pH-Stabilisatoren und in Niedrigtemperatursystemen spezielle Biozide für den Einsatz in Heizungsanlagen enthalten. Empfohlene chemische Konditionierungsmittel:...
  • Seite 34: Befüllung Mit Wasser

    OMNIA S HYBRID C 3.2 Die hydraulischen Anschlüsse müssen gemäß dem mit der Einheit gelieferten Schema vorgenommen werden, wobei die Richtung des Wasserein- und -auslasses zu beachten ist. Wenn Luft, Feuchtigkeit oder Staub in den Wasserkreislauf gelangen, können Probleme auftreten. Berücksichtigen Sie daher beim Anschluss des Was- serkreislaufs immer Folgendes.
  • Seite 35: Gasanschluss Heizkessel

    OMNIA S HYBRID C 3.2 7.5 Gasanschluss Heizkessel ACHTUNG Prüfen Sie vor der Ausführung des Anschlusses, dass das Gerät für den Betrieb mit dem Typ von verfügbarem Brennstoff eingerichtet ist. Der Gasanschluss muss an den entsprechenden Anschluss (siehe "Abb. 7 - Abmessungen und Anschlüsse" auf Seite 24) in Übereinstimmung mit den geltenden Vorschriften mit starrem Metallrohr oder mit einem flexiblen,...
  • Seite 36: Anschluss Mit Separaten Rohren

    OMNIA S HYBRID C 3.2 Ø 100 Ø 127 Ø 60 Ø 80 041083X0 041006X0 041084X0 Abb. 20 - Startzubehör für Koaxialkanäle Tabelle. 5 - Maximale Länge der Koaxialkanäle Koaxial 60/100 Koaxial 80/125 Zulässige Höchstlänge (horizontal) 20 m Zulässige Höchstlänge (vertikal) Reduktionsfaktor 90°-Bogen...
  • Seite 37 OMNIA S HYBRID C 3.2 cod. 041082X0 Abb. 22 - Startzubehör für separate Kanäle Prüfen Sie vor der Installation anhand einer einfachen Berechnung, ob die zulässige Höchstlänge eingehalten wird: 1. Definieren Sie vollständig das Schema der zweizügigen Kaminsysteme einschließlich der Zubehörteile und Auslassendstücke.
  • Seite 38: Verwendung Des Flexiblen Rohrs Ø50 Und Ø60

    OMNIA S HYBRID C 3.2 7.6.4 Verwendung des flexiblen Rohrs Ø50 und Ø60 Die angeführte Berechnung der nachstehenden Tabellen umfasst die Startzubehörteile Code 041087X0 für Ø50 und Code 041050X0 für Ø60. Flexibles Rohr Es können maximal 4 Meter Kamin mit Ø80 mm zwischen dem Heizkessel und dem Übergang zum reduzierten Durchmesser (Ø50 oder Ø60), und maximal 4 Meter Kamin mit Ø80 mm am Einlass verwendet werden (mit der Höchstlänge der Kamine von Ø50 und Ø60) siehe "Abb.
  • Seite 39: Anschluss An Gemeinschaftliche Rauchabzugsrohre

    OMNIA S HYBRID C 3.2 7.6.5 Anschluss an gemeinschaftliche Rauchabzugsrohre Abb. 25 - Beispiele von Anschluss an Rauchabzugsrohre ( = Luft / = Rauchgase) Tabelle. 9 - Typologie Beschreibung Abluftführung über separates oder gemeinsames Rauchabzugsrohr und Zuluftführung über Wand Zuluftansaugung vom Installationsraum über konzentrischen Kanal (der die Abluft umschließt) und Ableitung in ein gemeinsames Rauchabzugsrohr mit natürlichem Zug.
  • Seite 40: Anschluss Des Kondensatablaufs Des Heizkessels

    OMNIA S HYBRID C 3.2 7.7 Anschluss des Kondensatablaufs des Heizkessels WARNHINWEISE Der Heizkessel besitzt einen internen Siphon für den Kondensatablauf. Den Schlauch “B” eindrücken. Füllen Sie vor der Inbetriebnahme den Siphon mit ungefähr 0,5 l Wasser und verbinden Sie den Schlauch an die Abwasserleitung. Die Anschlussleitungen an das Abwassernetz müssen gegenüber saurem Kondensat beständig sein.
  • Seite 41 OMNIA S HYBRID C 3.2 Verwenden Sie nur Kupferdrähte. Quetschen Sie niemals gebündelte Drähte und achten Sie darauf, dass sie nicht mit Rohren und scharfen Kanten in Kontakt kommen. Stellen Sie sicher, dass kein äußerer Druck auf die Klemmen- anschlüsse ausgeübt wird.
  • Seite 42: Öffnung Der Frontplatte

    OMNIA S HYBRID C 3.2 7.8.1 Öffnung der Frontplatte 1. Zur Demontage der Frontplatte der Inneneinheit: FUNKTION ANMERKUNGEN KLEMME Die Schrauben A teilweise lösen (siehe "Abb. 27 - Demontage der Frontplatte"). Die Platte B herausziehen und aus den oberen Befestigungen aushaken (siehe Für Werksprüfung...
  • Seite 43: Anschlüsse Von Zusätzlichen Systemelementen

    OMNIA S HYBRID C 3.2 • Methode C – Einstellung für Temperaturregelung mit zwei Zonen Die Anfrage kann zum Beispiel über die beiden Raumthermostate der zwei zu versorgenden Anlagenzonen erfolgen. Das System funktioniert im über die Benut- zeroberfläche eingestellten Modus.
  • Seite 44: Hydronik-Platine Der Wärmepumpe

    OMNIA S HYBRID C 3.2 7.8.4 Hydronik-Platine der Wärmepumpe P_c P_o P_s P_d 2OFF 1OFF AHS1 AHS2 IBH1 N 3ON 3OFF DFT2 DFT1 CN30 CN11 Abb. 34 - Detail Hydronik-Platine der Wärmepumpe Bez. Port Code Beschreibung ANMERKUNG CN21 POWER Stromversorgung der Hydronik-Platine...
  • Seite 45 OMNIA S HYBRID C 3.2 Bez. Port Code Beschreibung ANMERKUNG Vorbehalten CN30 Vorbehalten Vorbehalten Betrieb des Verdichters (der Kontakt ist geschlossen, wenn der Verdichter läuft) DFT2 Abtaubetrieb (der Kontakt ist geschlossen, wenn die Abtauung aktiv ist) DFT1 Vorbehalten AHS1 Gasheizkessel (der Kontakt ist geschlossen, wenn die Anfrage auf Heizkessel besteht)*...
  • Seite 46: Anschlüsse An Die Karte Der Wärmepumpe

    OMNIA S HYBRID C 3.2 7.8.5 Anschlüsse an die Karte der Wärmepumpe Verbinden Sie die Kabel an die entsprechenden Klemmen wie in den folgenden Klemmen Abbildungen dargestellt. Modalität 7 (2ON) 8 (2OFF) Befestigen Sie die Kabel auf zuverlässige Art und führen Sie sie durch die entspre- chende Kabelverschraubung.
  • Seite 47: Benutzeroberfläche

    OMNIA S HYBRID C 3.2 8. BENUTZEROBERFLÄCHE Die Benutzeroberfläche besteht aus 7 Tasten und einem Display mit Punktmatrix-Technologie. 8.1 Beschreibung der Tastenfunktionen Benutzeroberfläche Beschreibung der Tastenfunktionen Abb. 40 - 8.2 Bedeutung der Ikonen des Displays Index Ikone Beschreibung Funktion Zusätzliche ANMERKUNGEN Wasserumwälzpumpe...
  • Seite 48: Einschalten Und Abschalten Von Bww Und Anlage

    OMNIA S HYBRID C 3.2 Index Ikone Beschreibung Funktion Zusätzliche ANMERKUNGEN Timer Sie aktiviert sich, wenn eine der Timer-Funktionen aktiv ist Funktion Eco Sie aktiviert sich, wenn die Funktion ECO aktiv ist Sie kann 24 Stunden am Tag oder auf der Basis geplanter Ereignisse aktiv sein.
  • Seite 49: Einstellungen Des Sollwerts Anlage Und Bww

    OMNIA S HYBRID C 3.2 8.4 Einstellungen des Sollwerts Anlage und BWW Sollwert BWW (min 30°C, max 60°C) Um den Sollwert BWW zu ändern, wie folgt vorgehen: • die Tasten SW1 / SW2 drücken, um den Sollwert zu ändern •...
  • Seite 50: Allgemeines Benutzermenü

    OMNIA S HYBRID C 3.2 9. ALLGEMEINES BENUTZERMENÜ Zum Zugriff auf das Benutzermenü die Taste drücken. Um durch die Zeilen zu blättern, die Tasten SW1 und SW2 verwenden, zum Aufrufen des Untermenüs die Taste drücken. Das Menü ist auf mehreren Ebenen aufgebaut, wie in der folgenden Tabelle dargestellt.
  • Seite 51: Servicemenü Heizkessel

    OMNIA S HYBRID C 3.2 9.1.2 Servicemenü Heizkessel DER ZUGRIFF AUF DAS SERVICEMENÜ UND DIE ÄNDERUNG DER PARAMETER DARF NUR VON QUALIFIZIERTEM PERSONAL AUSGEFÜHRT WERDEN. Um fortzufahren, ist die Eingabe des Passworts “1234” erforderlich. Mit den Tasten SW6 und SW7 wird der Wert der Zelle eingestellt, während man mit den Tasten SW1 und SW2 die Position wechselt.
  • Seite 52 OMNIA S HYBRID C 3.2 Index Beschreibung Bereich Standardwert 5 = Kalibrierungsverfahren [AUTO SETUP] freigegeben Kalibrierungsverfahren [AUTO SETUP] Alle anderen Werte = Kalibrierungsverfahren [AUTO SETUP] gesperrt (Siehe “Kalibrierungsverfahren [AUTO SETUP]” auf S. 33) Nicht implementiert Siehe Abschn. "* Zurücksetzen auf Zurücksetzen auf Werkseinstellungen...
  • Seite 53: Menü Wärmepumpe

    OMNIA S HYBRID C 3.2 9.2 Menü Wärmepumpe 9.2.1 Benutzermenü Wärmepumpe (Menu hp) Wählen Sie zum Zugriff auf das Menü Wärmepumpe die Zeile "Menü hp" und drücken Sie die Taste . Das Menü ist auf mehreren Ebenen aufgebaut, wie in der folgenden Tabelle dargestellt.
  • Seite 54 OMNIA S HYBRID C 3.2 Unterer Oberer Menu Menu Menu Menu Menu Auflö- Maß- Stan- Beschreibung Gren- Gren- Level 1 Level 2 Level 3 Level 4 Level 5 sung einheit dardwert zwert zwert Event 1 Enabled y/n Gibt das Ereignis frei...
  • Seite 55 OMNIA S HYBRID C 3.2 Unterer Oberer Menu Menu Menu Menu Menu Auflö- Maß- Stan- Beschreibung Gren- Gren- Level 1 Level 2 Level 3 Level 4 Level 5 sung einheit dardwert zwert zwert Enable Y/N yes/no gibt die leise Betriebsart frei...
  • Seite 56: Wahl Der Betriebsart "Heat/Cool" (Operation Mode)

    OMNIA S HYBRID C 3.2 Unterer Oberer Menu Menu Menu Menu Menu Auflö- Maß- Stan- Beschreibung Gren- Gren- Level 1 Level 2 Level 3 Level 4 Level 5 sung einheit dardwert zwert zwert Online Units N EINHEITEN DER LINIE INFO Operate Mode Betriebsart (Heizen oder Kühlen oder Abgeschaltet)
  • Seite 57: Wöchentliche Zeitprogrammierung Modus Cool (Preset Temp. Cool)

    OMNIA S HYBRID C 3.2 Wöchentliche Zeitprogrammierung Modus Cool (Preset Temp. Cool) User menù > Preset temp > Preset Temp Cool Es erscheint das Untermenü mit den 7 Wochentagen, für jeden Tag gibt es 6 mögliche Ereignisse, die von Ereignis 1 bis Ereignis 6 eingestellt werden können.
  • Seite 58: Modus Urlaub (Holiday)

    OMNIA S HYBRID C 3.2 Modus Urlaub (Holiday) User menù > Options > Holiday Diese Funktion hat den Zweck, im Winter, wenn man sich im Urlaub befindet, den Frost im Haus zu verhindern und die Einheit kurz vor Ende des Urlaubs wieder zu aktivieren.
  • Seite 59: Servicemenü Der Wärmepumpe

    OMNIA S HYBRID C 3.2 9.2.2 Servicemenü der Wärmepumpe DER ZUGRIFF AUF DAS SERVICEMENÜ UND DIE ÄNDERUNG DER PARAMETER DARF NUR VON QUALIFIZIER- TEM PERSONAL AUSGEFÜHRT WERDEN. Wählen Sie zum Zugriff auf das Servicemenü Wärmepumpe die Zeile "For serviceman" und drücken Sie die Taste Um fortzufahren, ist die Eingabe des Passworts “1234”...
  • Seite 60 OMNIA S HYBRID C 3.2 Unterer Oberer Menu Menu Menu Menu Stan- Beschreibung Gren- Gren- Auflösung Maßeinheit Level 1 Level 2 Level 3 Level 4 dardwert zwert zwert 2.1 COOL MODE Aktiviert oder deaktiviert den Kühlbetrieb Nach der Klimakurve berechnete Zeit zur 2.2 t_T4_FRESH_C...
  • Seite 61 OMNIA S HYBRID C 3.2 Unterer Oberer Menu Menu Menu Menu Stan- Beschreibung Gren- Gren- Auflösung Maßeinheit Level 1 Level 2 Level 3 Level 4 dardwert zwert zwert Die Temperaturdifferenz zwischen T1S und T1 für 7.1 dT1_IBH_ON °C den Start der elektrischen Zusatzheizung.
  • Seite 62: Dip Switch Settings Overview

    T1SETC2 OMNIA S HYBRID C 3.2 T4C1 T4C2 Tabelle. 11 - Maximale Stromaufnahme (A) für verschiedene Begrenzungsstufen der Leistungsaufnahme State:In the setting the wired controller, if T4C2<T4C1,then exchange their value; if T1SETC1<T1SETC2, then exchange their value. Mod. / Begrenzungsstufe der Eingangsleistung 8-10 9.2 DIP switch settings overview...
  • Seite 63: Einstellung Der Dip-Schalter Platine Kältekreislauf Außeneinheit

    OMNIA S HYBRID C 3.2 10.2 Einstellung der Dip-Schalter Platine Kältekreislauf Außeneinheit CN41 CN26 CN24 CN36 CN21 CN18 CN31 CN29 CN10 CN35 CN11 CN28 CN20 SW3 SW4 CN37 CN27 CN22 V i n CN30 CN38 CN53 CN109 Abb. 41 - Position des Dip-Schalters S5 an der Platine des Kältekreislaufs Prüfen Sie, dass die Dip-Schalter S5 der Platine des Kältekreislaufs der Außeneinheit wie in der folgenden Tabelle eingestellt sind:...
  • Seite 64: Vom Benutzer Einstellbare Klimakurve 9 Im Heizbetrieb

    OMNIA S HYBRID C 3.2 KLIMAKURVEN (WTS) HEIZBETRIEB Typ von auf der id Klimakurve Eingestellte Klima- T4 (Außenlufttemperatur) [°C] Fernbedienung aus- kurven gewähltem Abnehmer 55,0 54,4 53,7 52,5 51,6 50,6 50,0 53,0 52,4 51,7 50,5 49,6 48,6 48,0 52,0 51,4...
  • Seite 65: Temperaturkurve Für Den Kühlbetrieb

    OMNIA S HYBRID C 3.2 10.3.2 Temperaturkurve für den Kühlbetrieb KLIMAKURVEN (WTS) KÜHLBETRIEB Typ von auf der id Klimakurve Eingestellte T4 (Außenlufttemperatur) [°C] Fernbedienung aus- Klimakurven gewähltem Abnehmer 16,0 16,0 11,0 11,0 17,0 17,0 12,0 12,0 18,0 18,0 13,0 13,0...
  • Seite 66: Inbetriebnahme

    OMNIA S HYBRID C 3.2 11. INBETRIEBNAHME 11.1 Inbetriebnahme der Wärmepumpe Vor der Erstinbetriebnahme, nach einer längeren Pause, müssen die folgenden vorbereitenden Kontrollen an den elektrischen und kältetechnischen Komponenten durchgeführt werden. 11.1.1 Vorbereitende Prüfungen an der Wärmepumpe Teil des Kältemittels •...
  • Seite 67: Nachfolgendes Einschalten Des Heizkessels

    OMNIA S HYBRID C 3.2 11.2.3 Nachfolgendes Einschalten des Heizkessels Bei jeder Stromversorgung der Einheit werden die Versionen der Firmwares visualisiert (Display). Danach erscheint auf dem Display FH (5 s), gefolgt von Fh (300 s), das den Entlüftungszyklus angibt (dieser Zyklus wird nur ausgeführt, wenn mindestens eine Funktionalität, Heizung und/oder Warmwasserbetrieb, auf ON eingestellt waren).
  • Seite 68: Test-Modus Des Heizkessels [Test]

    OMNIA S HYBRID C 3.2 Es ist möglich, den Parameter b27 manuell oder auf die folgenden Arten auf den Wert 5 einzustellen: • durch die Änderung des Parameters "Gastyp" b03. • durch die Einstellung des Parameters P67 auf 1. • durch die Änderung des Werts des Parameters P68.
  • Seite 69: Kühlmodus

    OMNIA S HYBRID C 3.2 Beispiel 1: T1Sh = 50°C dT1Sh = 5°C Außenlufttemperatur = 5°C Bei diesen Außenluftbedingungen hat die Wärmepumpe eine Betriebsgrenztemperatur (T1stop) von 65°C, daher Twoutmax (vor dem Abschalten) = niedrigerer Wert zwischen 65 und 55 = 55°C.
  • Seite 70: Allgemeine Leitlinien

    OMNIA S HYBRID C 3.2 12.1 Allgemeine Leitlinien Bevor Sie mit dem Verfahren zur Problemlösung beginnen, führen Sie eine gründliche Sichtprüfung der Einheit durch und suchen Sie nach offensichtlichen Mängeln wie losen Anschlüssen oder fehlerhafter Verkabelung. WARNUNG Vergewissern Sie sich bei der Inspektion der elektrischen Schalttafel der Einheit immer, dass der Hauptschalter der Einheit sich im offenen Schaltzustand befindet.
  • Seite 71: Fehlercodes Der Wärmepumpe

    OMNIA S HYBRID C 3.2 12.3 Fehlercodes der Wärmepumpe Wenn eine Sicherheitsvorrichtung aktiviert ist, wird auf der Benutzeroberfläche ein Fehlercode visualisiert (der nicht den externen Defekt enthält). In der nachstehenden Tabelle ist eine Liste aller Fehler mit den Abhilfemaßnahmen aufgeführt. Die Sicherheitsvorrichtung zurücksetzen, indem man die Einheit ab- und wieder einschaltet.
  • Seite 72 OMNIA S HYBRID C 3.2 Einheit im Fehlfunktion oder Schutz Störungsursache und Abhilfemaßnahme Fehler- Fehlerzu- code stand Defekt des unteren Temperaturfühlers 1.Den Widerstand des Fühlers kontrollieren- Anlagenspeicher (Tbt2) 2.Der Stecker des Fühlers ist nicht verbunden. Diesen wieder verbinden. 3.Der Stecker des Fühlers ist nass. Das Wasser beseitigen, den Stecker trocknen. Wasserfestes Klebeband anbringen.
  • Seite 73 OMNIA S HYBRID C 3.2 Einheit im Fehlfunktion oder Schutz Störungsursache und Abhilfemaßnahme Fehler- Fehlerzu- code stand Kommunikationsfehler zwischen den Hydronik- 1.Die Signalkabel der Slave-Einheiten und der Master-Einheit sind nicht korrekt verbunden. Nach- dem geprüft wurde, dass alle Signalkabel ordnungsgemäß verbunden sind und sichergestellt wur- Platinen (für Kaskadenschaltungen)
  • Seite 74: Störungscodes Des Heizkessels

    OMNIA S HYBRID C 3.2 12.4 Störungscodes des Heizkessels Im Falle von Funktionsstörungen oder problemen visualisiert das Display den Identifizierungscode der Störung. Es gibt Störungen, die zu dauerhaften Störabschaltungen führen (gekennzeichnet mit dem Buchstaben "A"): Um den Betrieb wiederherzustellen, genügt es, die Taste für ca.
  • Seite 75 OMNIA S HYBRID C 3.2 Störungscode Störung Mögliche Ursache Lösung "Die korrekte Positionierung und Funktionsweise des Vorlaufsensors kontrol- Beschädigter Vorlaufsensor lieren und diesen ggf. ersetzen" Auslösung des "Keine Wasserzirkulation in der Anlage" "Die Umwälzpumpe und die Heizanlage prüfen" Übertemperaturschutzes Luft in der Anlage Die Anlage entlüften...
  • Seite 76: Wartung

    OMNIA S HYBRID C 3.2 Störungscode Störung Mögliche Ursache Lösung "Kontrollieren, dass die Rauchgasleitungen und der Kondensatsiphon nicht F65 ÷ Verstopfte Rauchgasleitung. Niedriger Gasdruck. Spezifische Fehler verstopft sind. Den korrekten Druck der Gasversorgung kontrollieren. Die Verstopfter Kondensatsiphon. Problem der Ver-...
  • Seite 77: Zugang Zu Den Internen Komponenten

    OMNIA S HYBRID C 3.2 Restrisiken Bei der Planung der Maschinen wurde darauf geachtet, dass die Risiken für Personen und die Umwelt, in der sie installiert sind, möglichst gering sind. Um Restrisiken auszuschließen, wird daher empfohlen, sich so gut wie möglich mit der Maschine vertraut zu machen, um Unfälle zu vermeiden, die Personen- und/oder Sachschäden verursachen können.
  • Seite 78: Wasserbefüllung Und Regulierung Des Hydraulischen Anlagendrucks

    OMNIA S HYBRID C 3.2 Abb. 46 - Zugang zu den internen Komponenten 13.2 Wasserbefüllung und Regulierung des hydraulischen Anlagendrucks Der Fülldruck bei kalter Anlage muss auf dem Hydrometer des Heizkessels (Det. 2 - Abb. 47) ungefähr 1,0 bar betragen. Fällt der Anlagendruck unter den Mindest- wert, schaltet der Heizkessel ab und auf dem Display erscheint die Störung F37.
  • Seite 79 OMNIA S HYBRID C 3.2 Schlechte Befestigungen verursachen abnormale Geräusche und Vibrationen. • Kontrolle Hydraulikanlage Führen Sie eine Sichtprüfung des Hydraulikkreislaufs auf undichte Stellen durch. Prüfen Sie, dass die Wasserfilter sauber sind. • Kontrolle elektrische Anlage Prüfen Sie die Netzkabel der Einheit auf Risse, Brüche oder Veränderungen, die die Isolierung beeinträchtigen könnten.
  • Seite 80: Außerordentliche Wartung Und Austausch Von Komponenten Der Wärmepumpe

    OMNIA S HYBRID C 3.2 13.5 Außerordentliche Wartung und Austausch von Komponenten der Wärmepumpe 13.5.1 Umwälzpumpe Wärmepumpe ANMERKUNG Bevor Sie mit den folgenden Anleitungen beginnen, wird empfohlen, Schutzvorkehrungen zu treffen, um den Innenraum und die elektrische Anlage der Inneneinheit vor versehentlichem Wasseraustritt zu schützen.
  • Seite 81: Austausch Des Hauptwärmetauschers Des Heizkessels

    OMNIA S HYBRID C 3.2 • Die elektrischen Steckverbinder “1” abtrennen ("Abb. 50 -"). • Die Gaszufuhrleitung “2” abtrennen ("Abb. 50 -") • Die Schrauben “3” lösen ("Abb. 51 -") • Das Gasventil “4” und die Gasmembrane “5” herausziehen ("Abb. 52 -").
  • Seite 82: Austausch Der Platine Des Heizkessels

    OMNIA S HYBRID C 3.2 Abb. 54 - Abb. 55 - Abb. 57 - Abb. 56 - 13.7.3 Austausch der Platine des Heizkessels ACHTUNG Trennen Sie die Stromversorgung und schließen Sie den Gashahn vor dem Ventil. • Die beiden Schrauben “1” lösen und die Bedienblende drehen.
  • Seite 83: Austausch Des Druckwandlers Des Heizkessels

    OMNIA S HYBRID C 3.2 • Das Venturi “3” entfernen. Abb. 61 - Abb. 60 - 13.7.5 Austausch des Druckwandlers des Heizkessels ANMERKUNG Bevor Sie mit den folgenden Anleitungen beginnen, wird empfohlen, Schutzvor- kehrungen zu treffen, um den Innenraum und den Stromkasten des Heizkessels vor versehentlichem Wasseraustritt zu schützen.
  • Seite 84: Elektrischer Schaltplan

    OMNIA S HYBRID C 3.2 14. ELEKTRISCHER SCHALTPLAN DISPLAY SCHEDA IDRONICA POMPA DI CALORE °C °C MORSETTIERA UTENTE Legende Heizkessel Ventilator Umwälzpumpe Heizung SCHEDA ELETTRONICA Temperatursensor Heizung CALDAIA Warmwassertemperaturfühler Gasventil Zünd-/Ionisationselektrode Umschaltventil Durchflussmesser Rücklaufsensor Rauchgastemperatursensor Cavo di Druckwandler alimentazione Frostschutz-Kit Druckwandler Abb.
  • Seite 85: Inneneinheit

    OMNIA S HYBRID C 3.2 15. SCHALTPLAN DES KÄLTEKREISLAUFS Inneneinheit °C °C Außeneinheit Cooling Heating Abb. 66 - LEGENDE Fühler externer Wärmetauscher Verdichter Absperrventil (Gas) 4-Wege-Ventil Absperrventil (Flüssigkeit) Gas-Flüssigkeitsabscheider Hochdruckwächter Luftseitiger Wärmetauscher Niederdruckschalter Elektronisches Expansionsventil Drucksensor Elektromagnetisches Rückschlagventil Kapillarrohr Filter...
  • Seite 86: Garantiezertifikat
