7. 8 Optokopplerausgänge
Das EXDUL-Modul verfügt über 8 Ausgangskanäle, deren galvanische
Trennung ebenfalls mittels Optokoppler erreicht werden. Verstärkt wird der
Optokopplerausgang durch einen leistungsfähigen MOSFET, was einen
Ausgangsstrom von 1A pro Kanal ermöglicht. Für bestimmte Situationen
steht den Kanälen jeweils eine Freilaufdiode zur Verfügung.

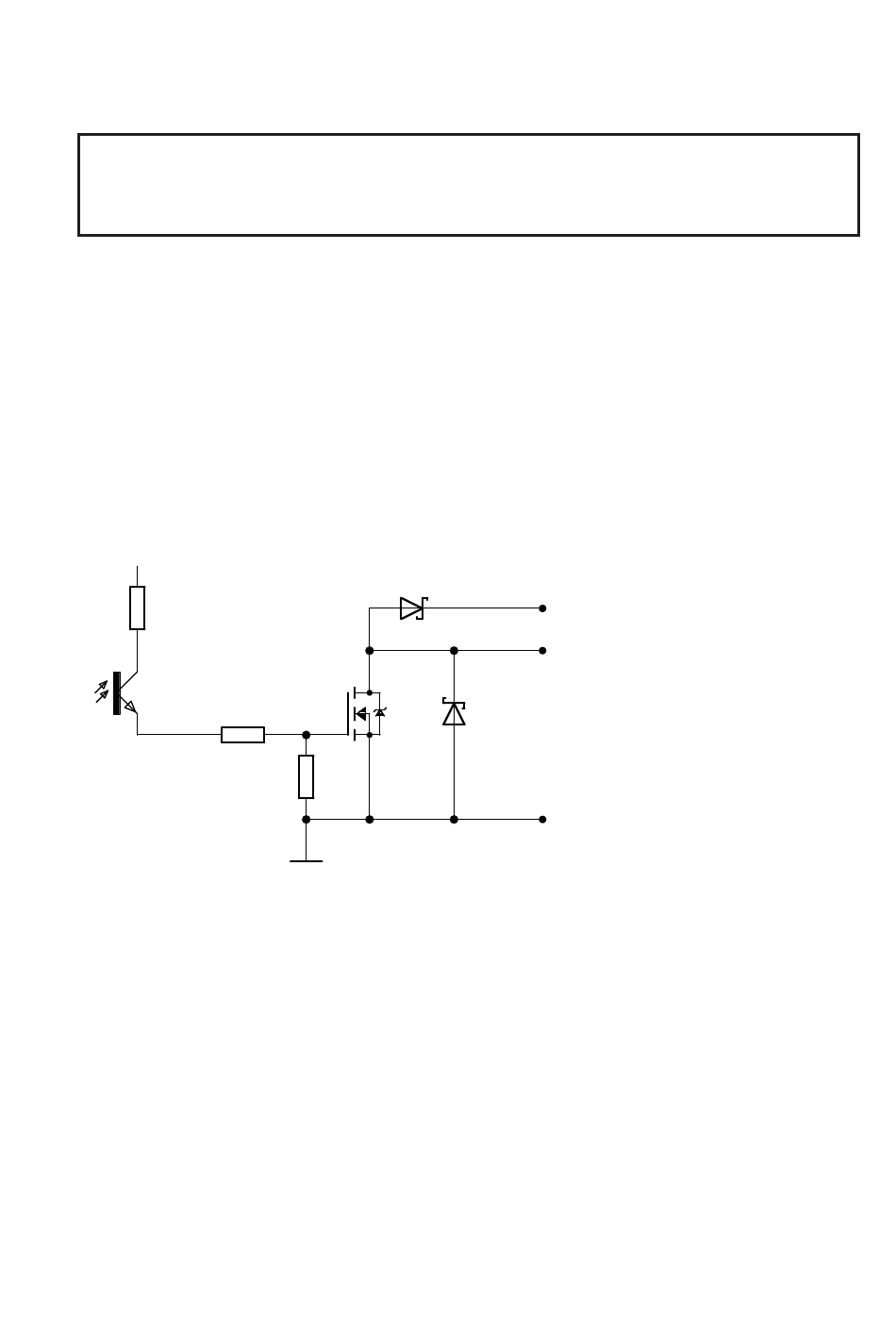

7.1 Optokoppler/FET- Ausgangsschaltung
7.2 Ausgangsdaten
Spannung-DS:
Ausgangsstrom:
Schaltzeiten:
Abfallzeiten:
EXDUL-518E / EXDUL-518S © 2021 by Messcomp Datentechnik GmbH
GND_ISO
max. 30V
max.1A/Kanal
typ.60µs (24V, 100mA)
typ. 250µs (24V, 100mA)
wasco
DOUT_D
DOUTx
DOUT_COM
®
DV01
25
