3. MONTAGEANLEITUNG

RP3 MODEL-T

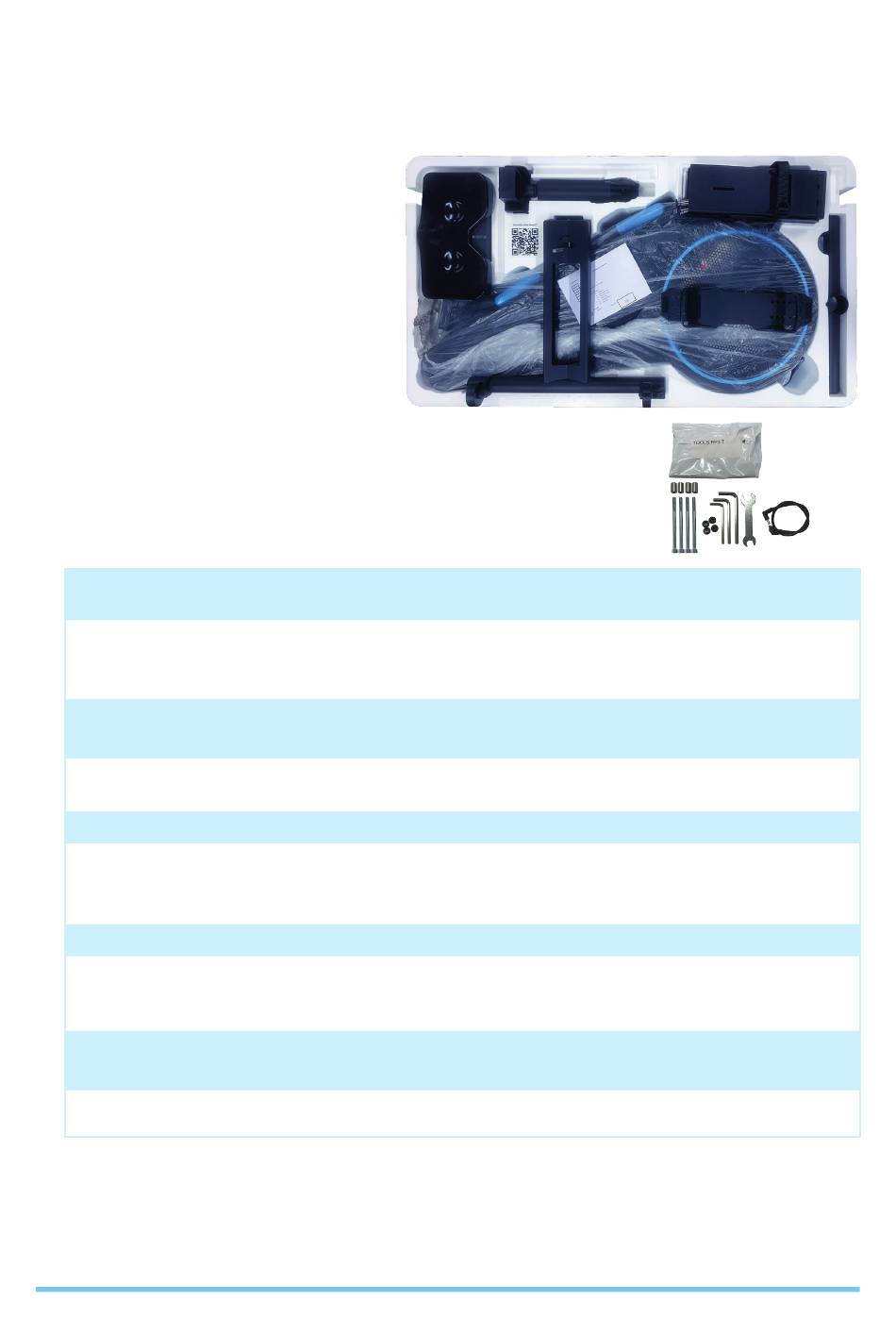

Der Rudersimulator RP3 wird in Einzelteilen vormontiert geliefert:
• Hinteres Bein
• Vorderes Bein
• Sitz
• Fußspanner mit Schläuchen
• Hinteres Bein
• RP3
• Tasche mit Werkzeugen und
Schrauben/Ringen etc.
Im langen Karton:
• Hauptträger 2 Stück 40x20x2300 mm

3.1 MONTAGESCHRITTE

Jedes Gerät und Hauptträger haben eine Seriennummer (befindet sich auf dem Karton und auf dem Gerät).
Stellen Sie vor der Montage sicher, dass diese übereinstimmen.
1. Montieren Sie zuerst das hintere Bein, das Rohr zum Zylinder. Stellen Sie sicher, dass die Löcher innerhalb
sind (Bild 1A, 1B, 1C)
2. Montieren Sie das hintere Bein an den Hauptträger (am Hauptträger befindet sich ein Aufkleber mit
„Hinten links" und „hinten rechts" und der Seriennummer (Bild 2A, 2B, 2C, 2D)
3. Setzen Sie den Sitz auf den Hauptträger. Stellen Sie sicher, dass er sich in der richtigen Richtung (Bild 3A)
4. Transporthölzer zuerst entfernen (Bild 4A, 4B)
5. Stellen Sie den PR3 auf den Boden und stecken Sie die Stangen durch das Gerät. Vorsicht, dies sollte
leichtgängig gehen, es ist keine große Kraft erforderlich (Bild 5A)
6. Vorderbein zusammenbauen, zwei Schrauben M6 und Muttern (Bild 6A)
7. Setzen Sie die Fußstrecker auf den Rahmen. Achten Sie darauf, dass sich die losen Enden außenseitig
befinden (Bild 7A, 7B, 7C)
8. Richten Sie die Stange aus, indem Sie den Sitz etwa 30 cm hochstellen und den Stift an das hintere Bein
drücken um den Zylinder zu aktivieren (Bild 8)
9. Schließen Sie die Powerbank an das USB-Kabel an (Bild 9A, 9B, 9C)
Das RP3 Dynamic ist einsatzbereit!
Bitte kontaktieren Sie uns, wenn Sie Hilfe benötigen.
