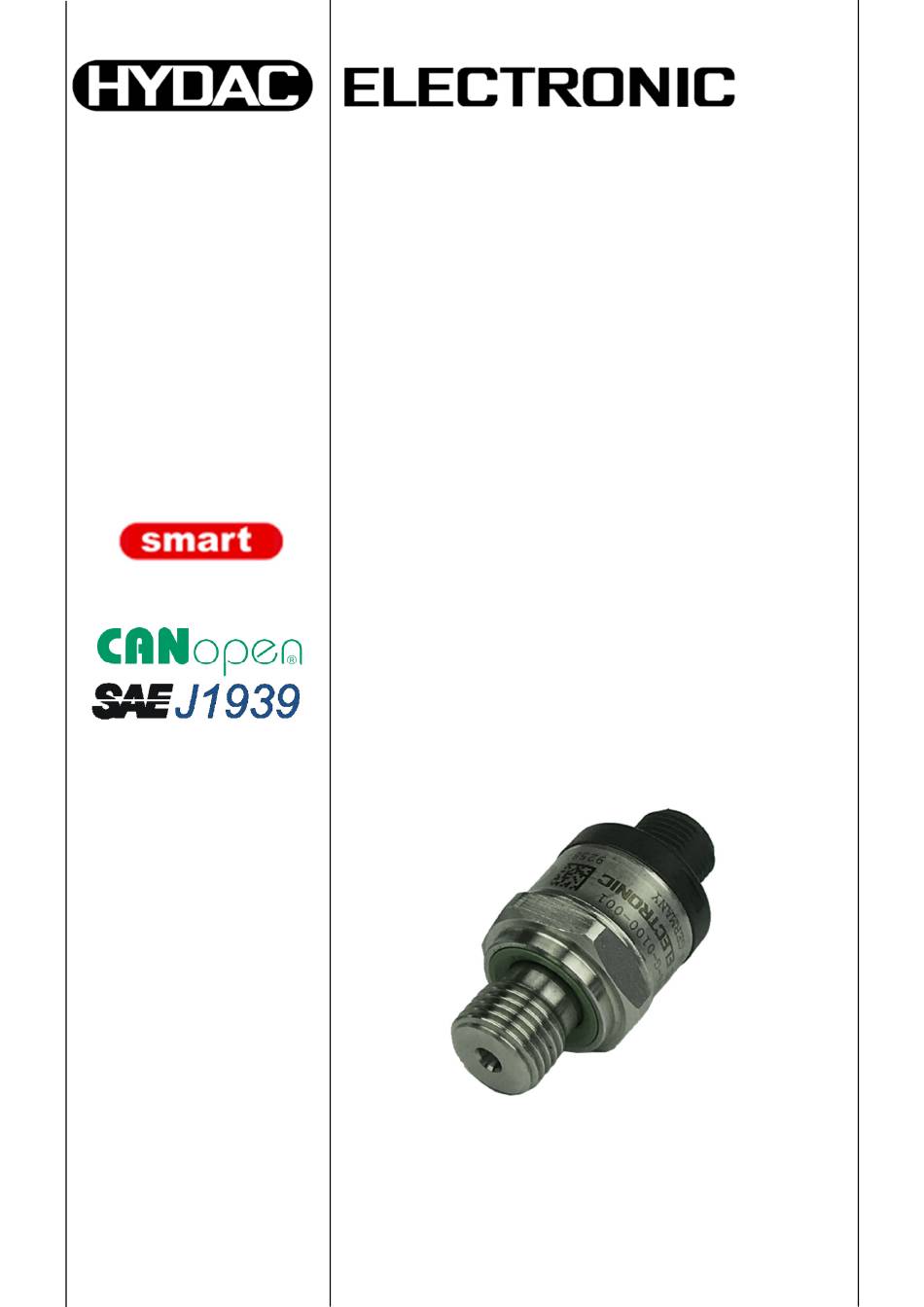

- Seite 1 Druckmessumformer HPT 1000 CAN HPT 1000S CAN CANopen SAE J1939 Kurzanleitung (Originalanleitung) HYDAC | HPT 1000HYDAC | HPT 1000HYDAC | HPT 1000HYDAC | HPT 1000 ...
-
Seite 2: Vorbemerkung
Vorbemerkung Dieses Dokument ist lediglich eine Kurzanleitung, die unseren Kunden den papierlosen, digitalen Zugang zur Produktdokumentation ermöglichen soll. Sie erhalten die detaillierten Bedienungsanleitungen und die Datenblätter zu den Baureihen HPT 1000 / 1000S CAN über www.hydac.com (Eingabe von „HPT 1000“ im Suchfeld) Sicherheitshinweis Überprüfen Sie vor der Inbetriebnahme den Zustand des Gerätes sowie des Zubehörs. -
Seite 3: Anschlussbelegung
Anschlussbelegung Der elektrische Anschluss ist von Fachpersonal nach den jeweiligen Landesvorschriften durchzuführen (VDE 0100 in Deutschland). Stecker M12x1, 5-polig Signal Beschreibung shield/housing supply + supply - CAN_H bus line dominant high CAN_L bus line dominant low Belegung gemäß CIA-DR-303-1 Stecker DT-04, 4-pol Signal Beschreibung supply +... -
Seite 4: Technische Daten
Kommunikation / Parametrierung Zur Inbetriebnahme des Sensors wird eine elektronische Gerätebeschreibungsdatei benötigt, die sogenannte „EDS“-Datei (Electronic Data Sheet). Die EDS-Datei und die entsprechende Protokollbeschreibung finden Sie zum Download auf der HYDAC Homepage unter: www.hydac.com Bei Eingabe der Geräte Materialnummer (9xxxxx) im Suchfeld erscheint das entsprechende ZIP-file, welches die EDS-Dateien und die Protokollbeschreibung enthält. - Seite 5 HPT 1000S befindet sich in der Zulassungsphase.) bei montierter Kupplungsdose entsprechender Schutzart, Anzugsdrehmoment beachten. Kontakt Fragen zu Produkten und Dokumenten Fragen zu Reparatur und Service HYDAC ELECTRONIC GMBH HYDAC SYSTEMS & SERVICES GMBH Hauptstr. 27 Hauptstr. 27 D-66128 Saarbrücken D-66128 Saarbrücken...
