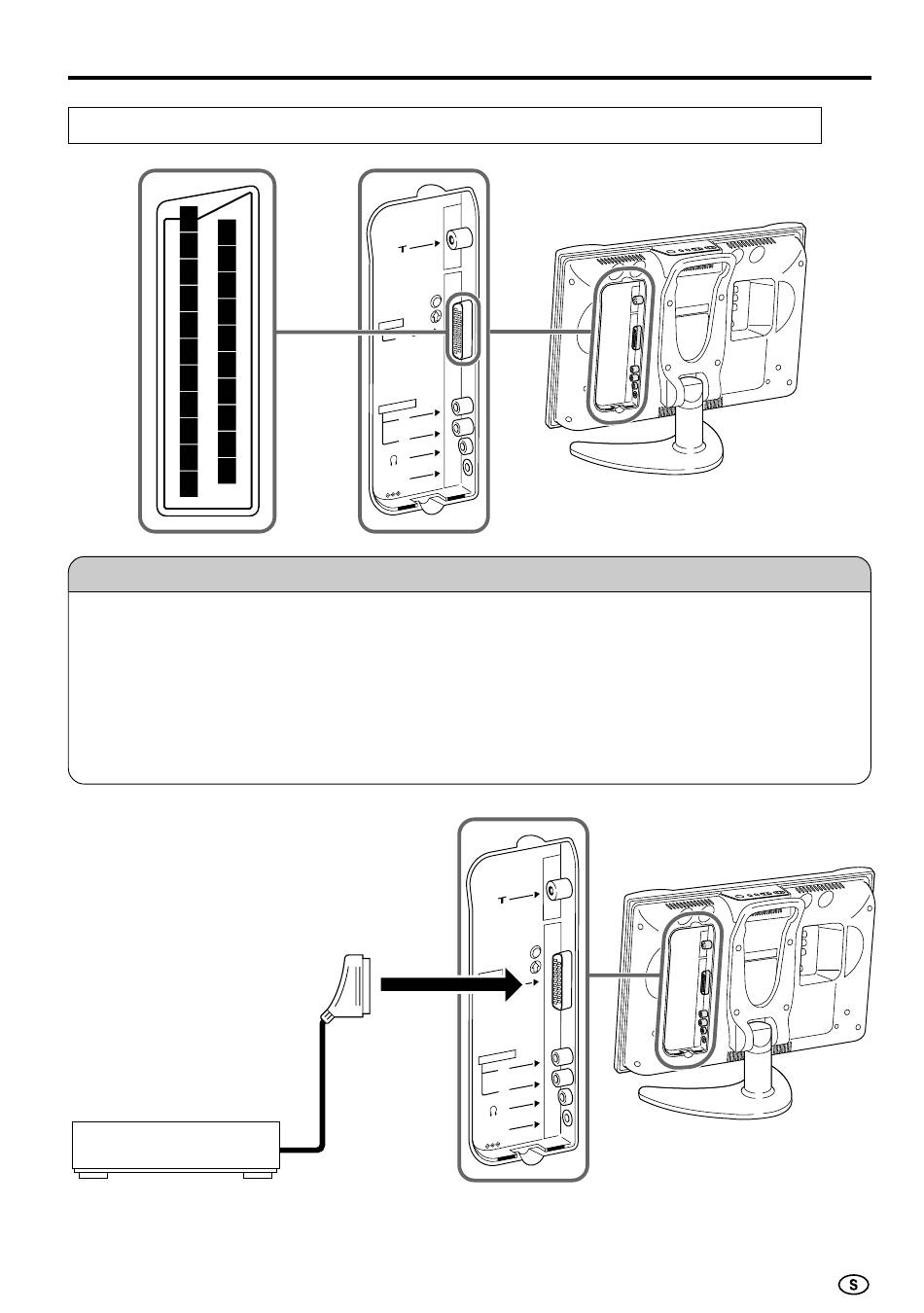

Anslutning av en avkodare via 21-stiftig Euro-SCART (AV-IN 1/RGB)

21-stiftig Euro-SCART (RGB)
1. Höger ljudutgång
2. Höger ljudingång
3. Vänster ljudutgång
4. Gemensam jordning för ljud
5. Jordning för blå
6. Vänster ljudingång
7. Blå ingång
21-stiftig Euro-SCART
Avkodare
Downloaded from: http://www.usersmanualguide.com/
21
20
19
18
17
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
8. Ljud-bildkontroll
9. Jordning för grön
10. Används ej
11. Grön ingång
12. Används ej
13. Jordning för röd
14. Används ej
Till ingången AV-
IN 1 (21-stiftig
Euro-SCART)
kontakt
Anslutning till Yttre Utrustning (Forts.)
1
A V -I N
R G B
O U T
A U D IO
L
R
R
P O W E
IN P U T
D C 1 2 V
15.
16.
17.
18.
19.
20.
21.
1
A V -I N
R G B
O U T
A U D IO
L
R
R
P O W E
IN P U T
D C 1 2 V
Röd ingång
Röd/Grön/Blå kontroll
Jordning för bild
Jordning för Röd/Grön/Blå kontroll
Bildutgång
Bildingång (PAL/SECAM/NTSC)
Kontaktskydd
