Aufbau und Funktion

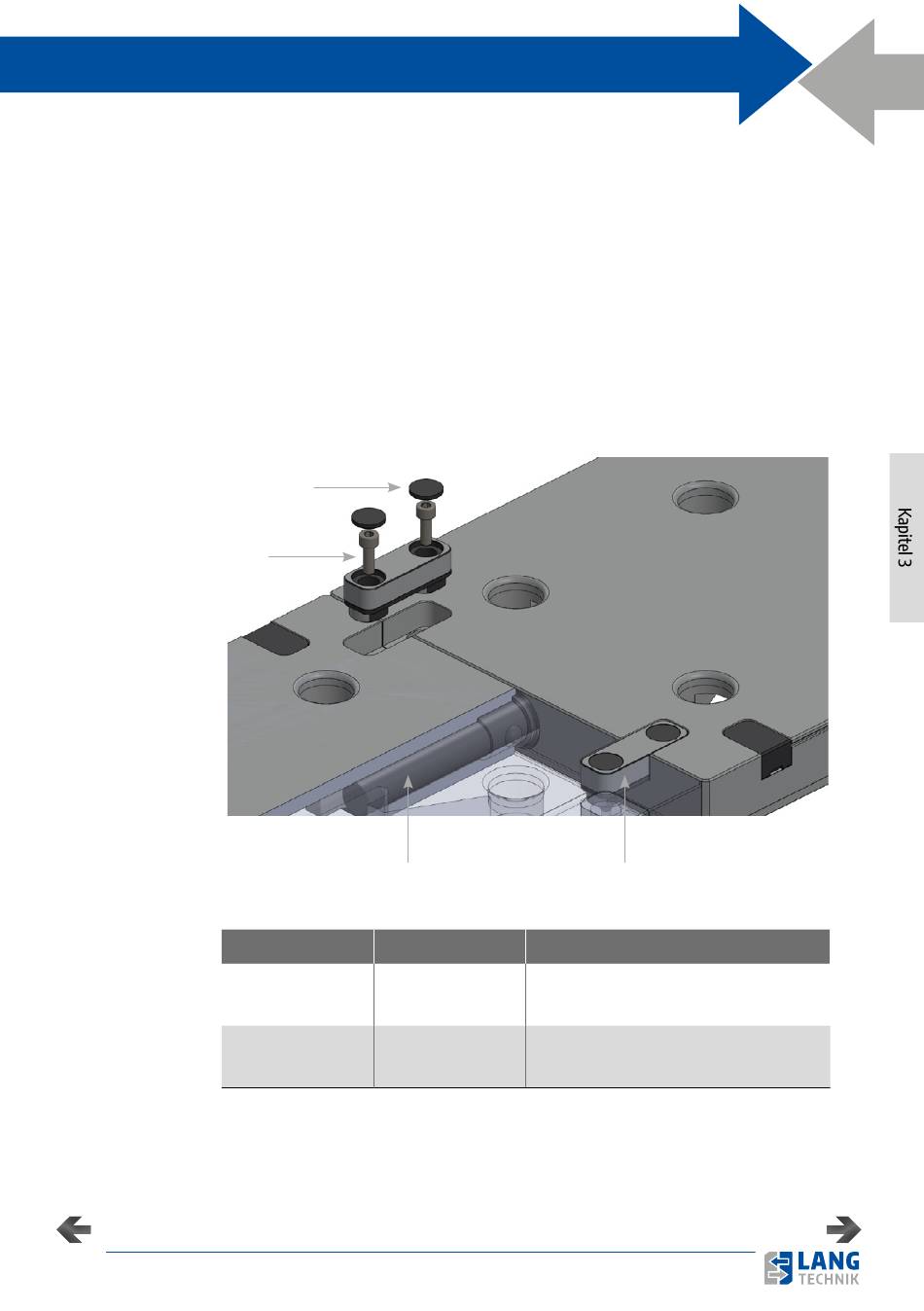

Zum Verbinden des Reihenaufbaus wird ein Umbauset benötigt. Dieses enthält einen
Druckbolzen (Pos. 7), der in die Durchgangsbohrungen zwischen den Platten eingesetzt
wird, sowie 2 Verbindungsstücke (Pos. 8). Wurden mit diesen die Platten fixiert, so sind
sie mit den beiliegenden Zylinderschrauben (Pos. 9) zu sichern.
Abschließend werden die im Set enthaltenen Verschlussdeckel (Pos.10) verwendet um
die Schraubenlöcher abzudecken. Bei einer korrekten Montage steht nichts von den Ver-
bindungsstücken bzw. den Verschlussdeckeln über die Oberfläche der Quick•Point
heraus.
Pos. 10
Pos. 9
Bezeichnung
Umbauset
Verbindungsset
Pos. 7
Artikelnummer
1 Druckbolzen, 2 Verbindungsstücke,
85700
4 Verschlussdeckel, 4 Zylinderschrauben
85701
4 Verschlussdeckel, 4 Zylinderschrauben
Platten
®
Pos. 8
Beinhaltet
2 Verbindungsstücke,
5
