Beschreibung der Einzelteile

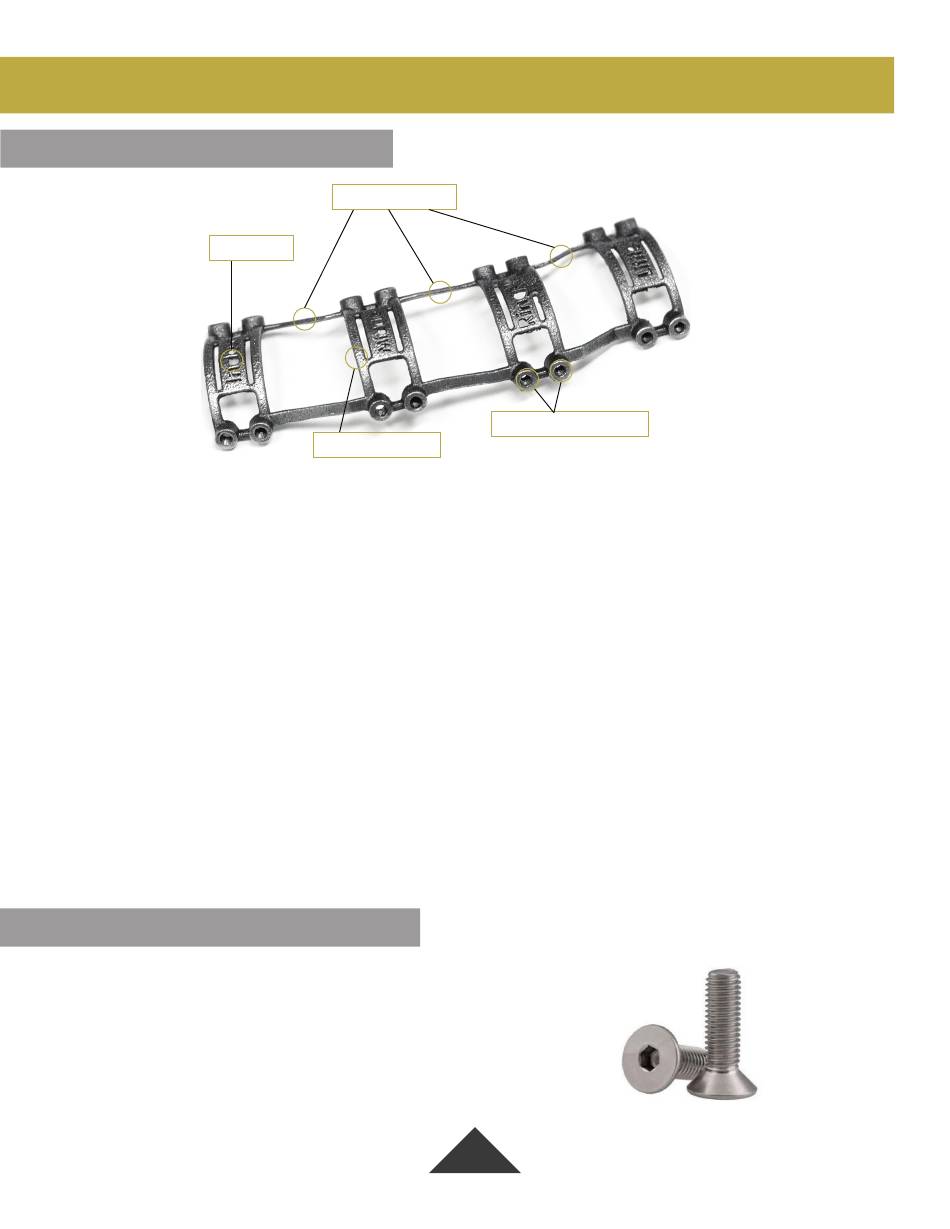

MONTAGEHALTER
Beschriftung
Der Montagehalter ist ein Einzelteil, das aus 4 Montageflächen mit Beschriftung,
16 Montagebohrungen (4 je Montagefläche) und Verbindungsstreben besteht,
welche die Montageflächen miteinander verbinden.
Die Beschriftungen kennzeichnen die Positionen der Point Digit
Fingerprothesen und lauten Zeigefinger (Index), Mittelfinger (Middle),
Ringfinger (Ring) und kleiner Finger (Little).
Die Verbindungsstreben werden vor der Montage abgeschnitten, so dass nur
die benötigten Montageflächen verbleiben.
Beispielsweise werden bei Montage für Zeige- und Mittelfinger die
Verbindungsstreben
und Ringfingers abgetrennt und nachgefeilt, so dass nur noch die
Montageflächen
Der Montagehalter ist sowohl in einer linken als auch rechten Ausführung erhältlich,
die durch die Beschriftung des Ringfingers ersichtlich ist, d. h. Ring-R (für rechts)
bzw. Ring-L (für links).
BEFESTIGUNGSSCHRAUBEN
Die Abstandshalter für das Laminieren wie auch
die Finger werden mit Torx® -Montageschrauben
(M2 x 5 mm) am Montagehalter fixiert. Jedem
Finger der Point Digit Fingerprothese sind 8
Schrauben beigefügt.
Proprietary & Confidential - Page 10 of 35 - Uncontrolled if Printed
Verbindungsstreben
Montageflächen (x4)
zwischen
den
des
Zeige-
und
10
Montagebohrungen (x16)
Montageflächen
Mittelfingers
erhalten
des
Mittel-
bleiben.
