2. Produktübersicht

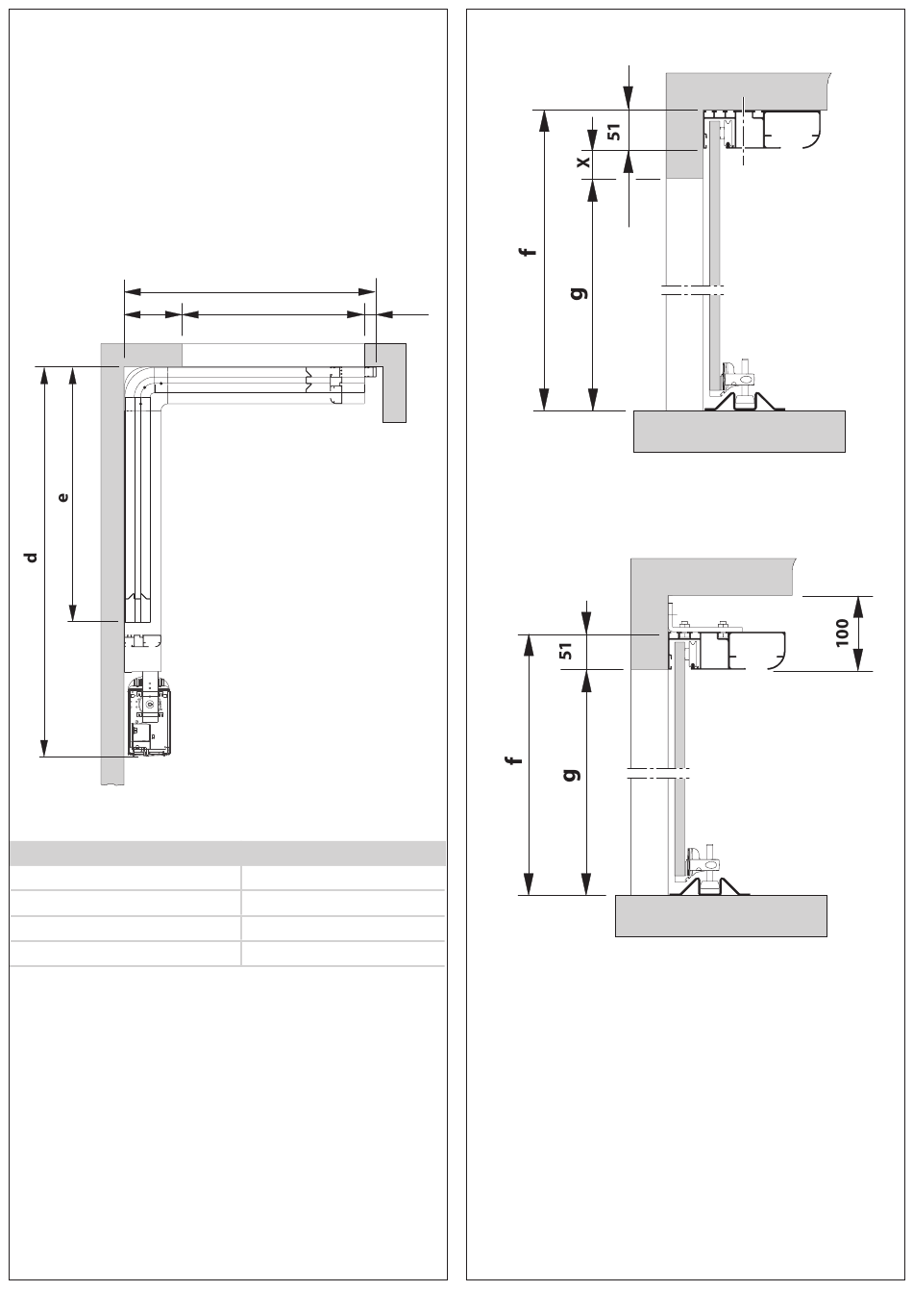

2.1 Einbaumaße
Die Anleitung beschreibt die Standardsituation bei ausrei-
chendem Platz am Sturz.
Für den Sonderfall "Montage an der Decke" wenden Sie sich
bitte an den Hersteller.
a
Platzbedarf Wandseite Oben
3485 mm
4120 mm
5410 mm
6750 mm
a Anschlag Eckumlenkung (min. 130)
b Element Breite
c Lichte Breite
d Platzbedarf Wandseite oben
e Platzbedarf Wandseite unten
f
Elementhöhe
g Lichte Höhe
Original-Betriebsanleitung Vertico® – 11.2018
b
c
51
Lichte Breite
- 2400 mm
2401 - 3000 mm
3001 - 4320 mm
4321 - 5620 mm
Sturz (Standardsituation)
Decke
Alulux
| rollladen-und-tor.de
5
