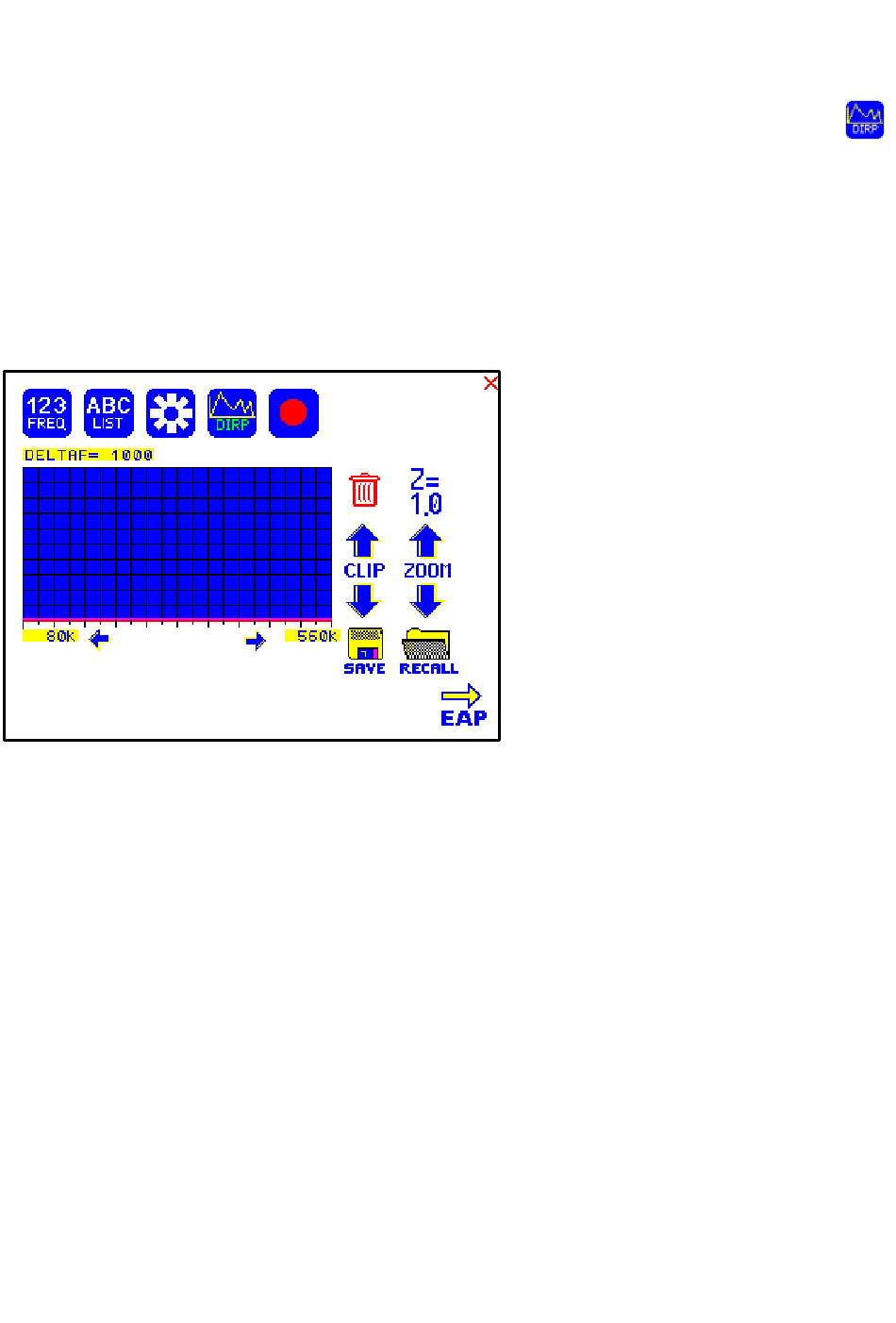

Das DIRP Me nü
Ausgehend vom „123" Menü kann man die Funktion zur automatischen
Resonanzanalyse aktivieren. Dazu muss die Schaltfläche DIRP
gedrückt w erden.
DIRP ist ein Resonanz-analyse-Verfahren. In dem Frequenzbereich FMIN
bis FMAX w erden in den Schritten DELTA F Resonanzen erf asst.
DIRP bedeutet Dual Integration Resonance Procedure.
Messobjekt ergibt. Er sollte zw i s che 5% und 25% betragen. Der Messw ert
ist der gemessene Resonanzw ert. Dieser w ird durch eine gelbe Linie
grafisch dargestellt.
Nach einer erf olgten DIRP Analyse erfasst dass System denjenigen
Grenzw ert CL = Clipping Level, der einer Menge von 10 Messw erten
entspricht. Der Clipping Level kann nachträglich manuell geändert
werden.
Die DIRP-Analyse w ird immer
mit Sinussignalen
durchgeführt. Die Signalform
wird automatisch zugeordnet.
Bei einer DIRP Analyse w ird
immer mit zw ei Werten
gearbeitet:
1. MV = Measured Value
2. CV = Conductivity
Der Leitw ert ist eine
Konstante, die sich gemäss
- 18 -
Messw ert
Value Leitw ert
