6 Schaltungmit Vorsignal

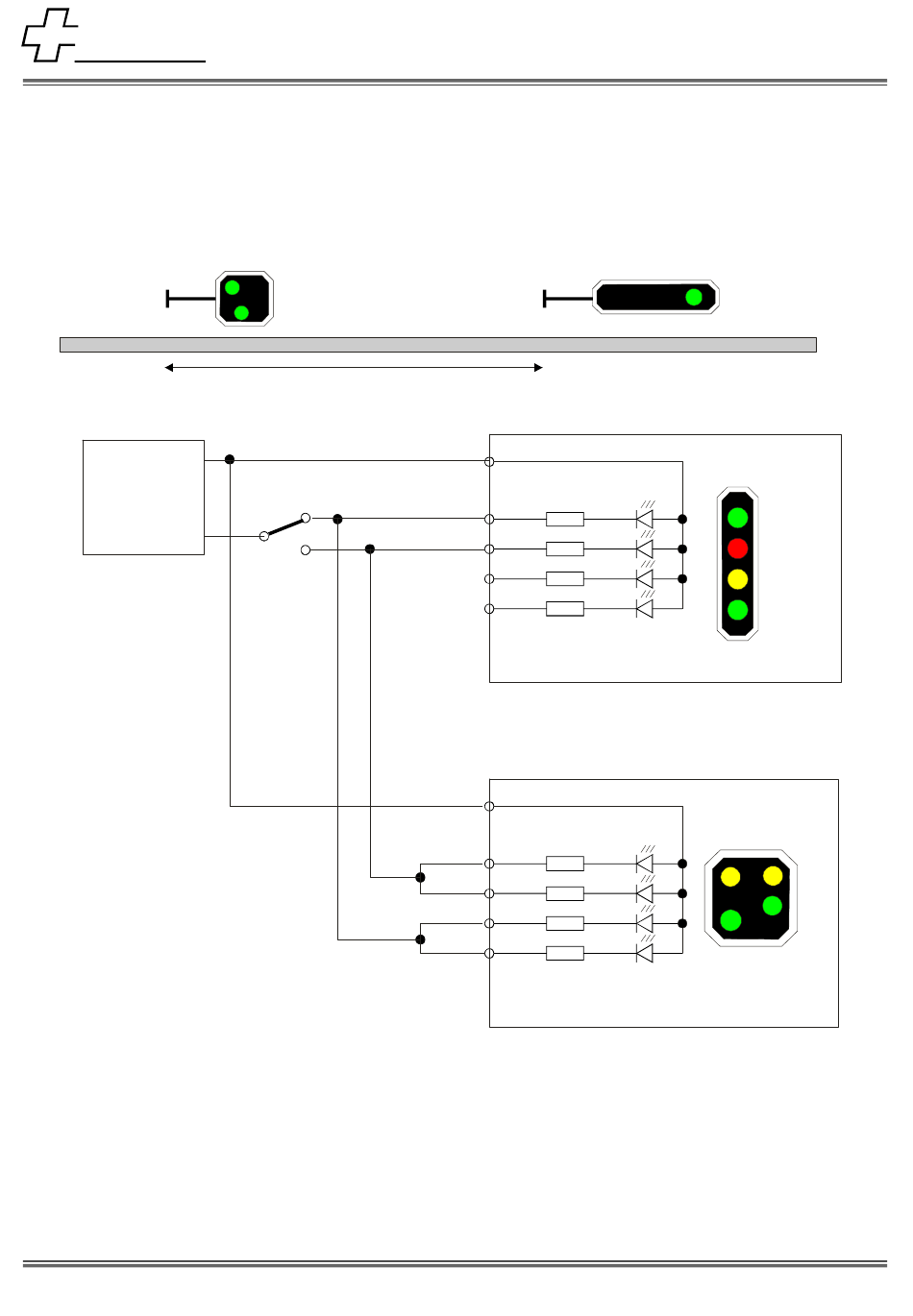

Ein Vorsignal steht auf Bremsdistanz vor dem zugehörigen Hauptsignal. Es zeigt dem Lokführer an, in welchem Zustand
sich das folgende Hauptsignal befindet. Aus diesem Grund kann das Vorsignal mit dem Hauptsignal zusammen geschaltet
werden.
+
12V
-
Netzteil
Das Vorsignal zeigt immer den zugehörigen Fahrbegriff des folgenden Hauptsignals an. Mit einem zweiten Kontaktsatz kann
die Schutzstrecke vor dem H auptsignal w ie erwähnt abgeschaltetwerden.
