3 EInfache Ansteuerung für rot und grün
Im einfachsten Fall werden nur die rote und grüne Lampe benötigt. Die Ansteuerung für diesen Fall erfolgt am einfachsten
miteinemUmschalter gemäss Fig.2
+
12V
-
Netzteil

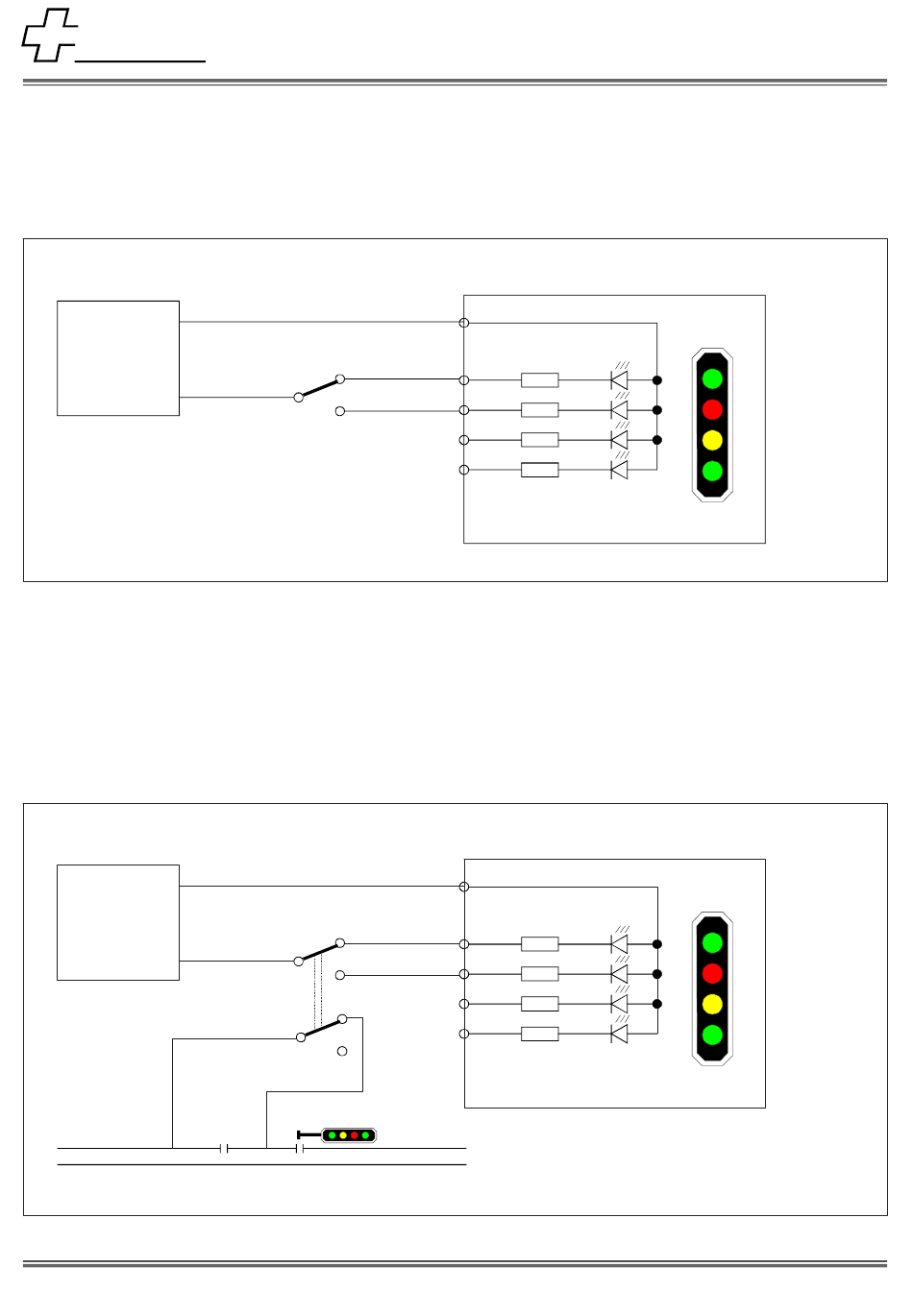

Fig.2 Schaltung für rot-grün
Wenn die Lampen orange (H3) und grün (H4) nicht benötigt werden, können deren Anschlüsse am Signal einfach offen
gelassen werden.
4 Abschalten der Schutzstrecke vor dem Signal
Fig 3 zeigt eine einfache Möglichkeit, um die Haltestrecke vor dem Signal bei Stellung rot stromlos zu schalten. Dazu wird
gegenüber Fig. 2 ein 2-poliger Umschalter benötigt. Achten Sie darauf, dass der Schienenstromkreis und der
Signalstromkreis getrennt bleiben.
+
12V
-
Netzteil
Fig.2 Schaltung für rot-grün mit Abschalten der Signalschutzstrecke
© MicroScale Models
Models Models
grün
rot
grün
rot
Sissacherstr. 28
CH-4460 Gelterkinden
AN-01 Konventionelle Ansteuerung
+12V
H1
H2
H3
H4
301-H
+12V
H1
H2
H3
H4
301-H
