MicroScale Models AN-01 Anleitung
Konventionelle ansteuerung
MicroScale
Micro
Scale
1
Konventionelle Ansteuerung
Die Signale von MicroScale Models eignen sich sowohl für die Ansteuerung mit digitalen Systemen als auch für die
konventionelleAnsteuerung mit Schaltern oderRelais.

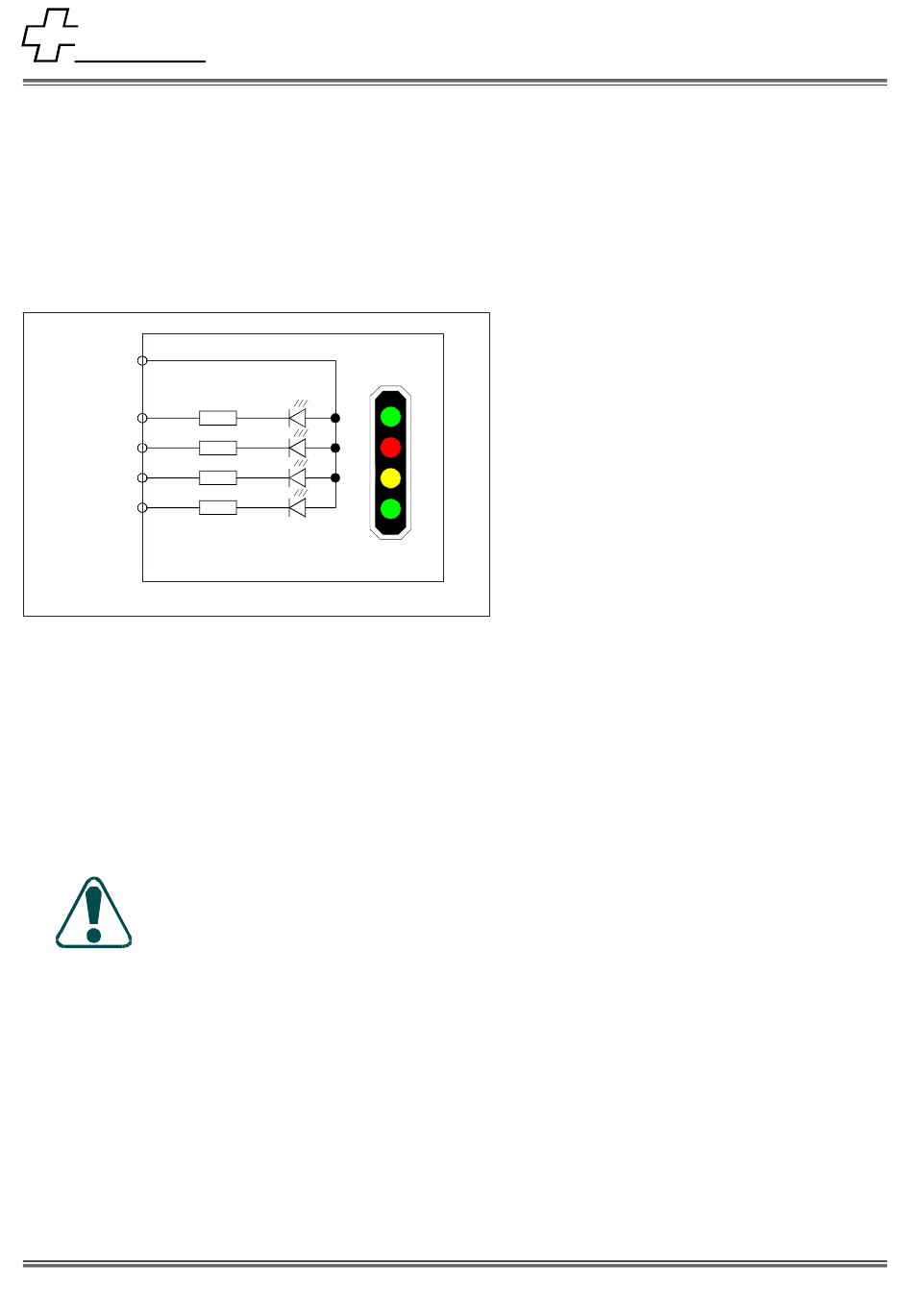

Fig. 1 zeigt die Innenschaltung der Signale. Je nach Signaltyp sindmehr oder weniger Leuchtdioden bestückt, die Schaltung
ist jedoch bei allen Signaltypen identisch. Die Signale von MicroScale Models haben gemeinsame Anode, d.h. einen
gemeinsamen P luspol.DieVorwiderstände für die Leuchtdioden sind bereits im Signal eingebaut.
+12V
H1
H2
H3
H4
301-H
Fig.1 Innenschaltung
2
Stromversorgung
Verwenden Sie als Stromversorgung am besten eine eigene Speisung mit 12V Gleichspannung. Eine Lampe des Signals
braucht ca. 10mA, d.h. mit einer Stromversorgung mit 1AAusgangsstrom können bis zu 100 Signallampen versorgt werden,
Wichtiger Hinweis:
Schliessen Sie die Signale nie an Wechselspannung an ! Betrieb an Wechselspannung zerstört die
Leuchtdioden.
Verwenden Sie eine Speisung von 12V Gleichspannung und achten Sie auf korrekte Polarität.
Speisungen mit einer A usgangsspannung von 12V erhalten Sie im Elektronik-Handel (z.B. Distrelec)
oder bei Ihrem Modellbahn-Fachhändler.
© MicroScale Models
Models
Models
Sissacherstr. 28
CH-4460 Gelterkinden
AN-01 Konventionelle Ansteuerung
Für die Anwendung der vorbildgetreuen
S i g n a l b e g r i f f e v e r w e i s e n w i r a u f d a s
Signalreglement der Schweizer Bahnen. Falls Sie
Fragen zur Signalisierung Ihrer Anlage haben,
können wir Ihnen gerne mit Vorschlägen behilflich
sein.
Das Signalreglement der Schweizer Bahnen ist
unter der Art.-Nr. 401 auf CD erhältlich.
www.microscale.ch
Seite 1
