Konventionelle ansteuerung
MicroScale
Micro
Scale
Steht das Signal auf rot, ist die Strecke vor dem Signal (Schutzstrecke) stromlos, d.h. kein Zug kann das rote SIgnal
überfahren.Steht das Signal auf grün, ist die Schutzstrecke mit Strom versorgt. Es genügt dabei, eine Schiene zu
unterbrechen. Achten Sie darauf, dass die Schutzstrecke genügend lang ist, damit vor einem roten Signal auch schnell
fahrende Züge die stromlose Strecke nicht überrollen können.
5

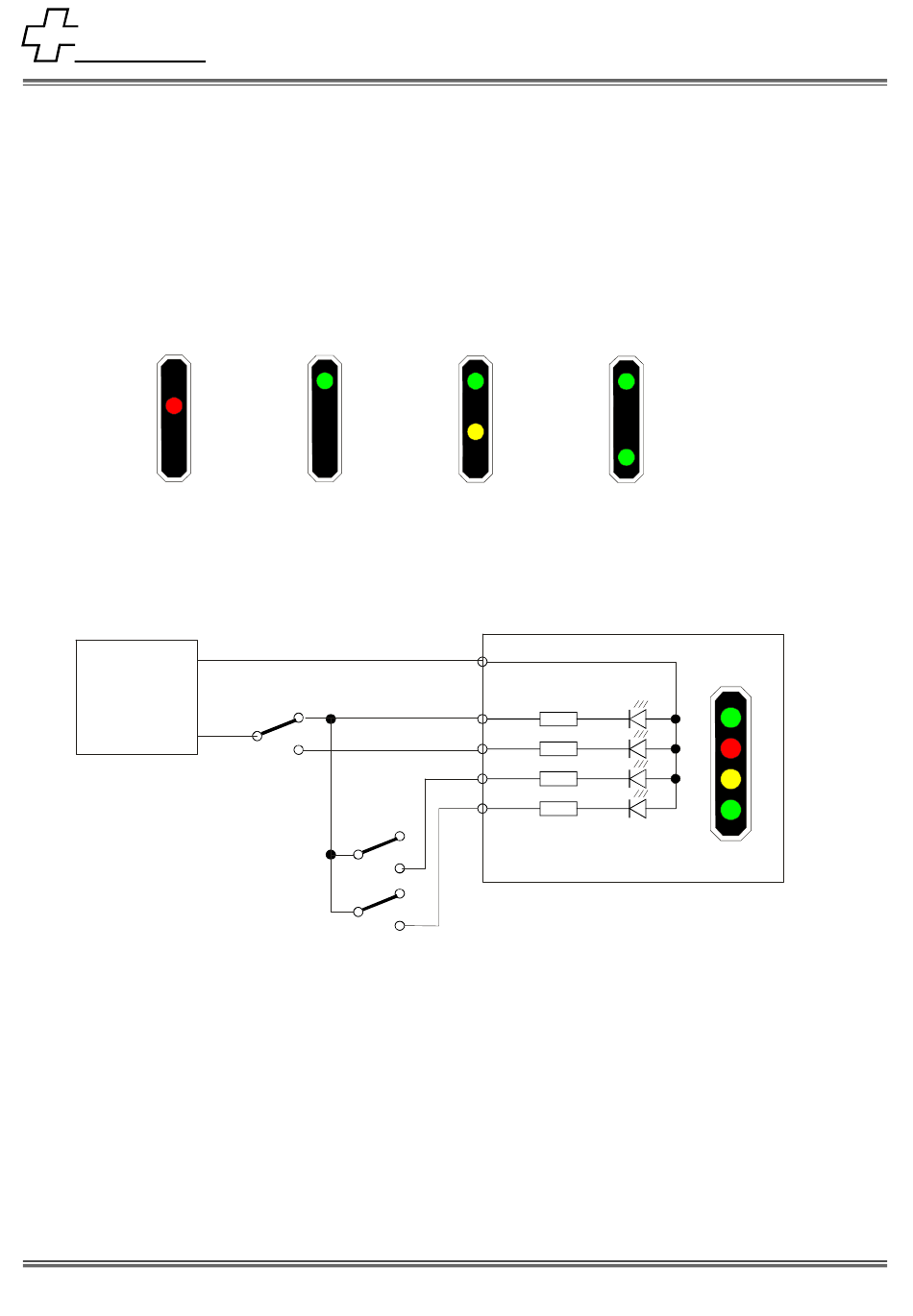

Anzeigemehrerer Signalbegriffe
Das Signal 301-H in unserem vorigen B eispiel kann noch mehr Signalbegriffe darstellen, nämlich:
Halt
Die letzten beiden Signalbegriffe w erden z.B. bei Ein- oder Ausfahrten in Bahnhöfen benötigt, wo die folgenden Weichen nur
mit 4 0km/h oder 60km/h befahren werden dürfen. Fig. 3 zeigt die entsprechende Beschaltung.
+
12V
-
Netzteil
Falls das Signal grün zeigt (obere grüne Lampe), kann zusätzlich die gelbe oder die grüne untere Lampe zugeschaltet
werden. Beachten Sie aber, dass nur S1 oder S2 geschlossen w erden darf, da sonst ein ungültiger Signalbegriff dargestellt
wird.
Für komplexe Abläufe und Signalbilder wird der Aufwand rasch sehr gross. In diesem Fall empfehlen wir den Einsatz von
digitalen Systemen, die vom Computer kontrolliert werden. Für die Vereinfachung der Beschaltung dient ebenfalls unser
Intelligenter Signalcontroller CI.
© MicroScale Models
Models
Models
Fahrt
grün
rot
S1
S2
Sissacherstr. 28
CH-4460 Gelterkinden
AN-01 Konventionelle Ansteuerung
Fahrt mit
40 km/h
+12V
H1
H2
H3
H4
301-H
www.microscale.ch
Fahrt mit
60 km/h
