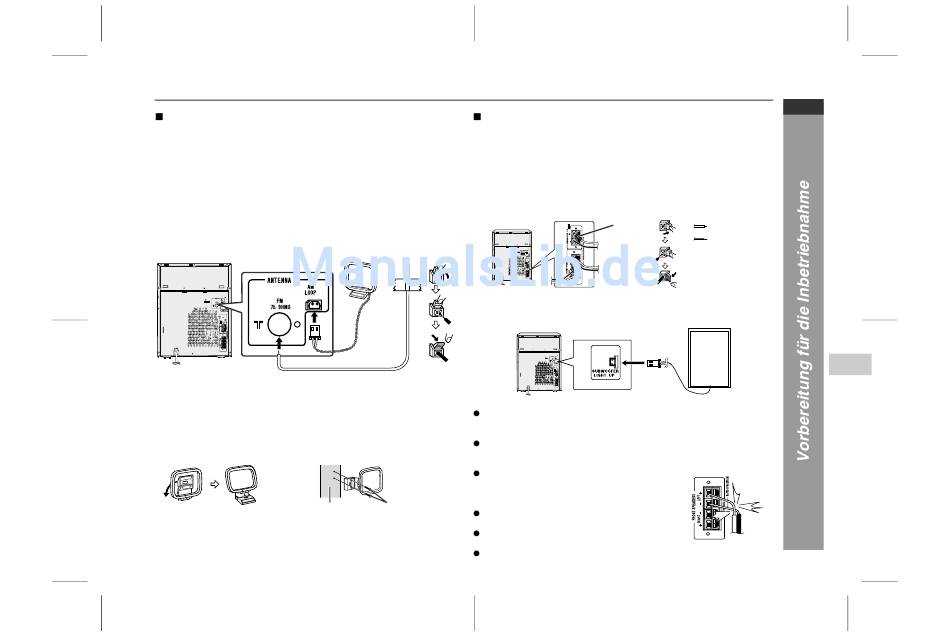

Anschluß der Antennen
Mitgelieferte UKW-Antenne:
Den UKW-Antennendraht an die Buchse FM 75 OHMS anschließen
und danach in die Richtung verlegen, wo das stärkste Empfangssig-
nal erhalten wird.
Mitgelieferte MW-Rahmenantenne:
Die MW-Rahmenantenne an die AM LOOP-Buchse anschließen.
Danach die MW-Rahmenantenne für optimalen Empfang ausrichten.
Die MW-Rahmenantenne auf ein Bord usw. stellen oder an einen
Ständer bzw. eine Wand mit Schrauben (nicht mitgeliefert) anbrin-
gen.
Hinweis:
Wenn sich die Antenne auf dem Gerät oder in der Nähe des Netzk-
abels befindet, kann Rauschen aufgefangen werden. Für besseren
Empfang die Antenne weiter entfernt vom Gerät stellen.
Installieren der MW-Rahmenantenne:
< Montage >
< Montieren an der Wand >
Wand Schrauben
Anschluß der Lautsprecher
VORDERE LAUTSPRECHER:
Schließen Sie das schwarze Kabel an den Minus-Anschluss FRONT
SPEAKERS (-) und das rote Kabel an den Plus-Anschluss FRONT
SPEAKERS (+) an.
SUBWOOFER:
1. Schließen Sie das schwarze Kabel an den Minus-Anschluss SUB-
WOOFER (-) und das rote Kabel mit der lila Ummantelung an den
Plus-Anschluss SUBWOOFER (+) an.
2. Schließen Sie das Subwoofer-Leuchtrahmenkabel an die Buchse
SUBWOOFER LIGHT-UP an.
Vorsicht:
Verwechseln Sie niemals die Anschlüsse FRONT SPEAKERS
und
SUBWOOFER,
Lautsprecher beschädigt werden können.
Wenn Sie andere Lautsprecher mit einer niedrigeren als der
vorgegebenen Impedanz verwenden, kann das Gerät beschädigt
werden. Vordere Lautsprecher: 6 Ohm, Subwoofer: 12 Ohm.
Niemals den rechten und linken Kanal ver-
wechseln. Der rechte Lautsprecher befindet
sich auf der rechten Seite, wenn Sie vor dem
Gerät stehen.
Die blanken Lautsprecherkabel dürfen
(nicht mitgeliefert)
keinen Kontakt aufweisen.
Sie sollten nicht auf den Lautsprechern stehen
oder sitzen. Sie können sich verletzen.
Keine Gegenstände in die Baßreflex-Öffnun-
gen fallen lassen oder einlegen.
22/4/05
Lila
Rot
Schwarz
Subwoofer
da
hierdurch
das
Gerät
oder
Falsch
