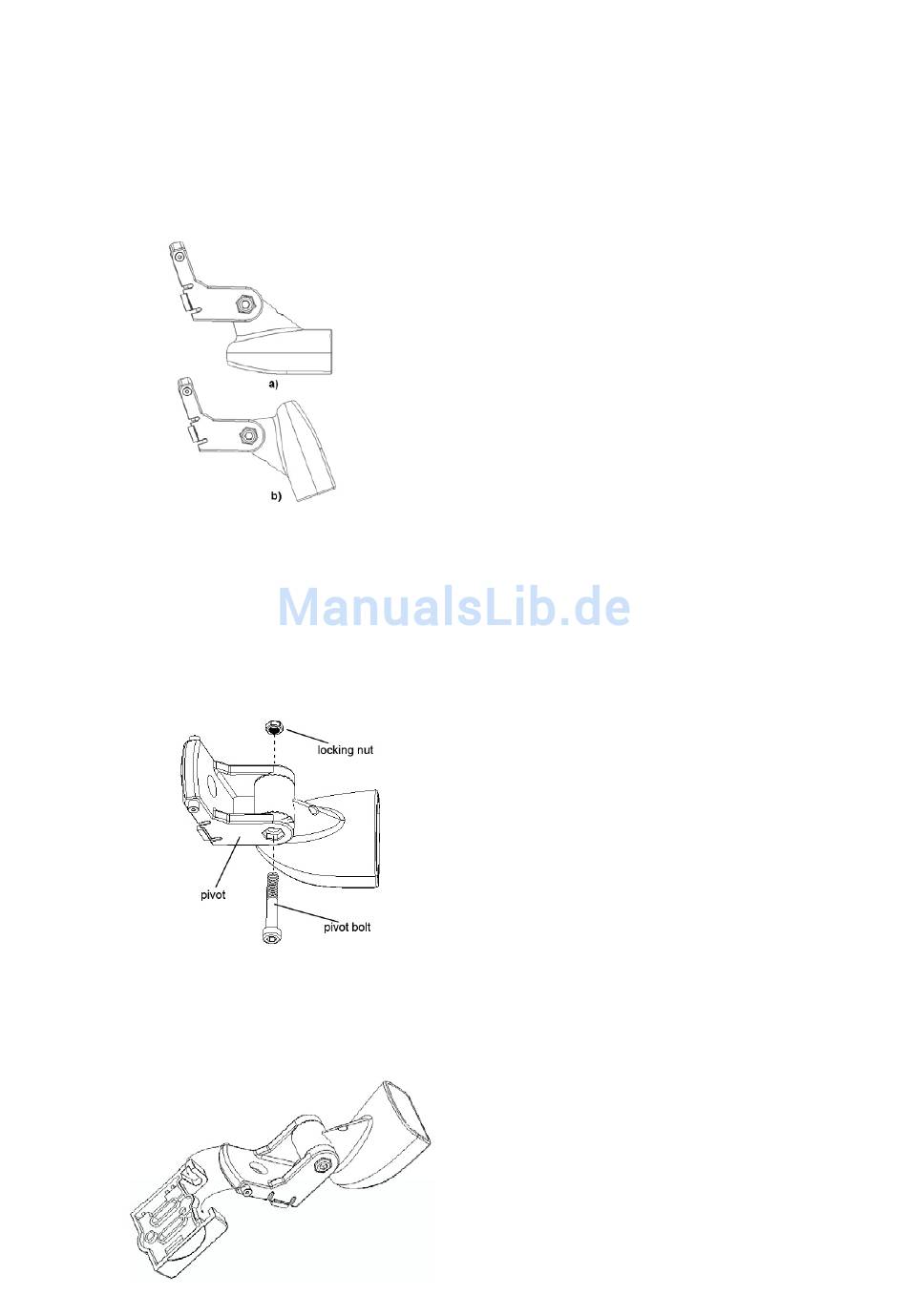

3. Zusammenbau des Gebers
a) Drücken Sie das Gelenk leicht auseinander und setzen Sie den Signalgeber auf das
Gelenk. Die gezackte Oberfläche verhindert ein zu leichtes Auseinandergehen.
Bitte beachten: Signalgeber nicht falsch herum auf dem Gelenk montieren!
(siehe Zeichnung: a) = richtig, b) = falsch
Figure-2
b) Setzen Sie die Mutter in die Aussparung des Gelenks, dann führen Sie den
Gelenkbolzen ein und drehen ihn von Hand fest.
Bitte beachten: Drehen Sie den Gelenkbolzen noch nicht mit einem Inbusschlüssel
fest, weil sonst der Winkel des Signalgebers nicht mehr justiert werden kann. (fig.3)
c) Setzen Sie das Gelenk auf die Schablone. (fig.4)
Der Inhalt vorliegender Schrift ist urheberrechtlich geschützt. Jegliche Vervielfältigung, auch auszugsweise, bedarf der
Figure-3
Figure-4
ausdrücklichen Genehmigung der WFT GmbH & Co. KG
8
