Montage
Beginnen Sie nicht mit der Montage Ihres Echolotes bevor Sie die dieses und die
nachfolgenden Kapitel gelesen haben, um Fehler und damit Beschädigungen des Gerätes
auszuschließen. Sollten während der Montage Probleme auftreten, setzten Sie sich bitte
mit Ihrem Fachhändler in Verbindung und fragen ihn um Rat.
Lieferumfang

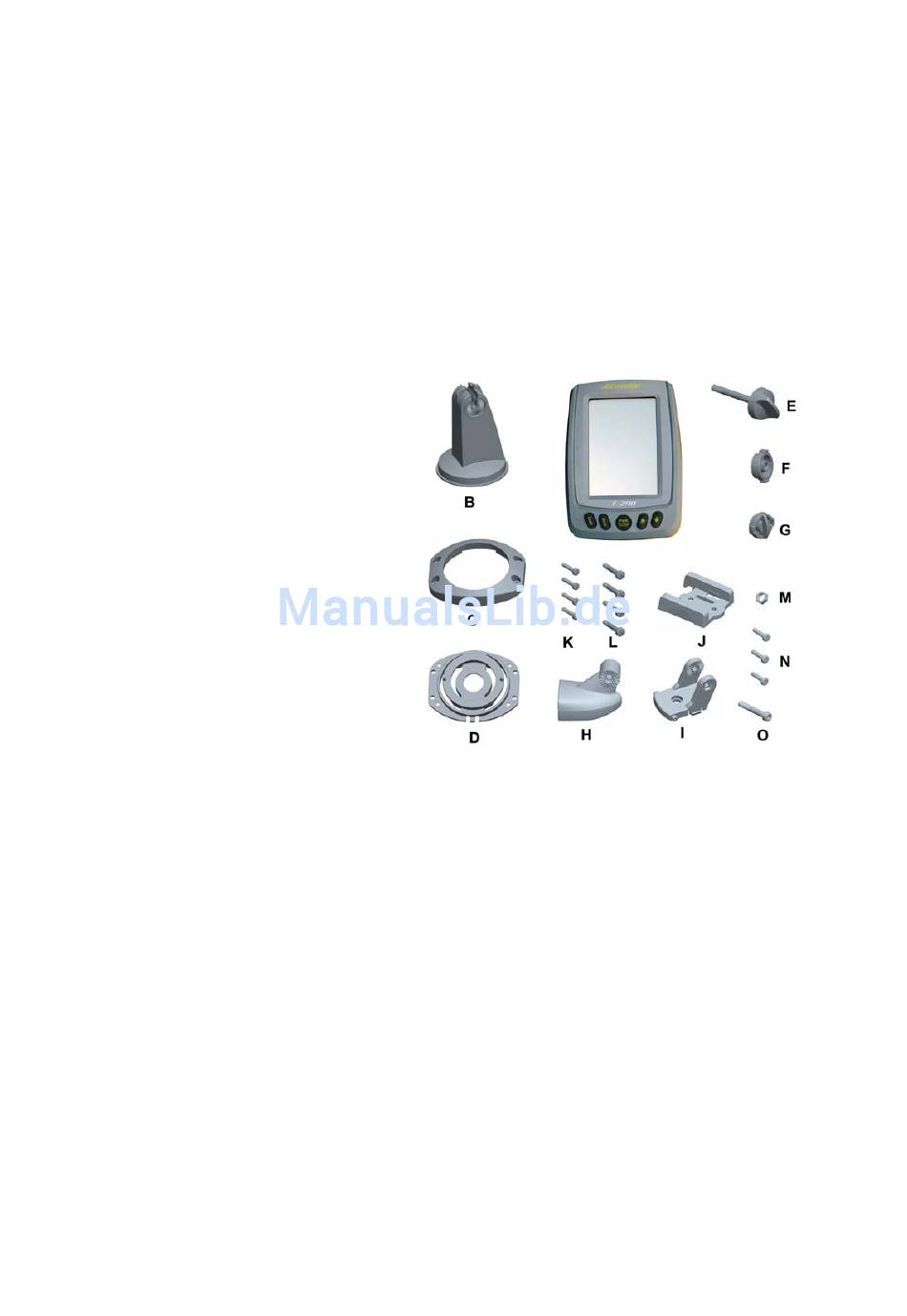

Bitte überprüfen Sie vor der Montage, ob alle hier gezeigten Teile im Lieferumfang Ihres
Echolotes enthalten und vorhanden sind.
A - Display
B - Displayhalter
C - Oberes Gelenkstück
D - Unteres Gelenkstück
E - Verschlussbolzen
F - Gezahnter Konnektor-L
G - Gezahnter Konnektor-R
H - Signalgeber
I - Drehgelenkstück
J - Montageschiene
K - 3x15mm Schrauben
L - 5x20mm Schrauben
M - Mutter
N - 4x15mm Schrauben
O - Gelenkbolzen
Werkzeugliste (nicht enthalten):
Handbohrmaschine,
5/32" Bohrer,
Kreuz- und Flach-Schraubenzieher,
Stift zum Anzeichnen
Seewasserfestes Dichtungsmittel
Langsamtrocknender Zweikomponentenkleber (bei Geberrmontage mit Kabelführung
durch den Bootsrumpf)
