2. Montage des Echolot-Bildschirms
a) Zusammenbau der Dreh-/Kipp-Vorrichtung

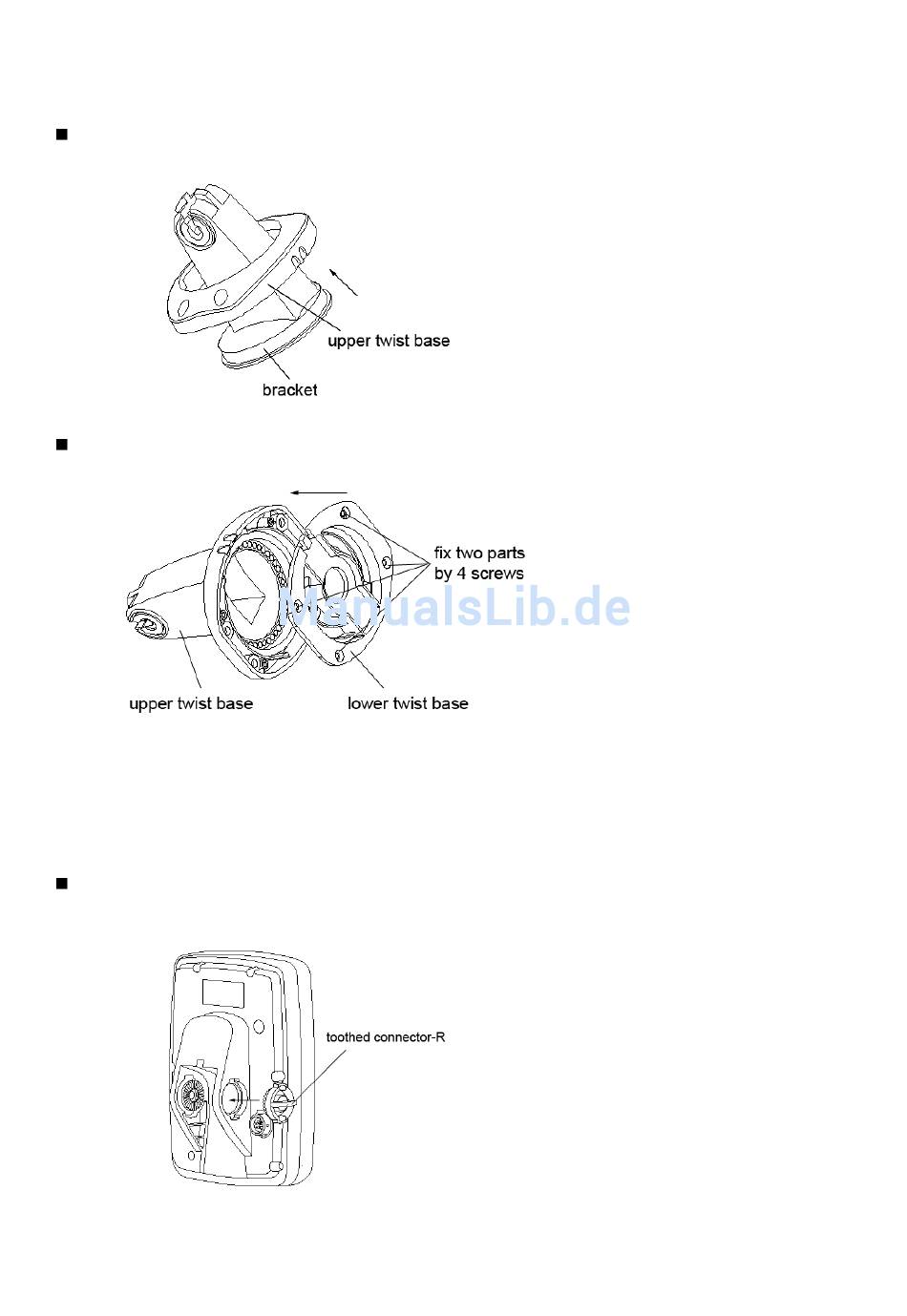

Führen Sie den Displayhalter durch das obere Gelenkstück.
Figure-11
Stecken Sie das untere Gelenkstück auf das obere Gelenkstück und verbinden beide
Teile mit 4 Schrauben (3x8)
b) Zusammenbau der Kontrolleinheit
Zuerst stecken Sie den gezahnten Konnektor-R in die Aussparung an der rechten
Seite der Rückwand des Bildschirms.
