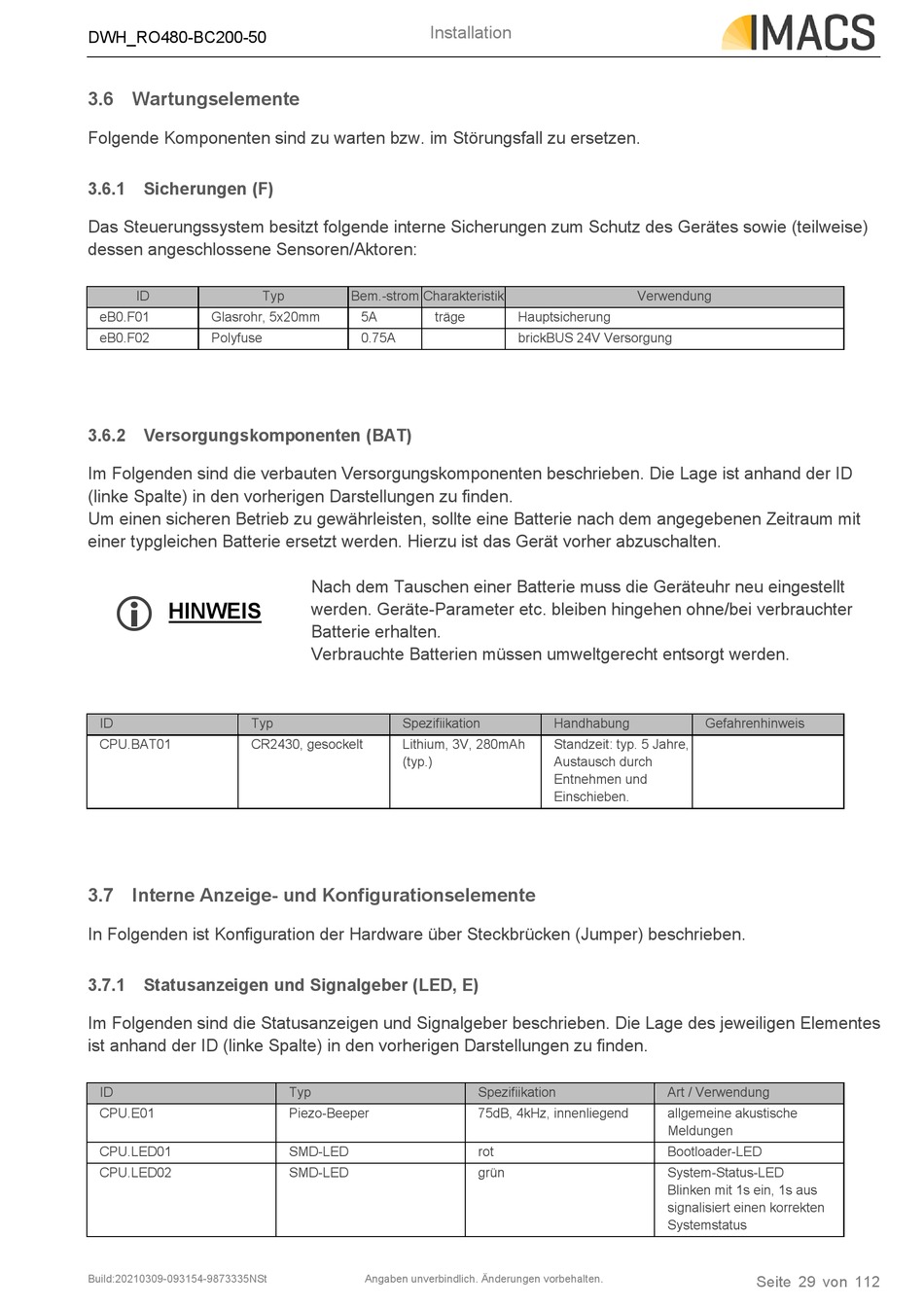

3.6 Wartungselemente
Folgende Komponenten sind zu warten bzw. im Störungsfall zu ersetzen.
3.6.1 Sicherungen (F)
Das Steuerungssystem besitzt folgende interne Sicherungen zum Schutz des Gerätes sowie (teilweise)
dessen angeschlossene Sensoren/Aktoren:
ID
Typ
eB0.F01
Glasrohr, 5x20mm
eB0.F02
Polyfuse
3.6.2 Versorgungskomponenten (BAT)
Im Folgenden sind die verbauten Versorgungskomponenten beschrieben. Die Lage ist anhand der ID
(linke Spalte) in den vorherigen Darstellungen zu finden.
Um einen sicheren Betrieb zu gewährleisten, sollte eine Batterie nach dem angegebenen Zeitraum mit
einer typgleichen Batterie ersetzt werden. Hierzu ist das Gerät vorher abzuschalten.
HINWEIS
ID
Typ
CPU.BAT01
CR2430, gesockelt
3.7 Interne Anzeige- und Konfigurationselemente
In Folgenden ist Konfiguration der Hardware über Steckbrücken (Jumper) beschrieben.
3.7.1 Statusanzeigen und Signalgeber (LED, E)
Im Folgenden sind die Statusanzeigen und Signalgeber beschrieben. Die Lage des jeweiligen Elementes
ist anhand der ID (linke Spalte) in den vorherigen Darstellungen zu finden.
ID
CPU.E01
CPU.LED01
CPU.LED02
Build:20210309-093154-9873335NSt
Installation
Bem.-strom Charakteristik
5A
träge
0.75A
Nach dem Tauschen einer Batterie muss die Geräteuhr neu eingestellt
werden. Geräte-Parameter etc. bleiben hingehen ohne/bei verbrauchter
Batterie erhalten.
Verbrauchte Batterien müssen umweltgerecht entsorgt werden.
Spezifiikation
Lithium, 3V, 280mAh
(typ.)
Typ
Piezo-Beeper
SMD-LED
SMD-LED
Angaben unverbindlich. Änderungen vorbehalten.
Verwendung
Hauptsicherung
brickBUS 24V Versorgung
Handhabung
Standzeit: typ. 5 Jahre,
Austausch durch
Entnehmen und
Einschieben.
Spezifiikation
75dB, 4kHz, innenliegend
rot
grün
Gefahrenhinweis
Art / Verwendung
allgemeine akustische
Meldungen
Bootloader-LED
System-Status-LED
Blinken mit 1s ein, 1s aus
signalisiert einen korrekten
Systemstatus
