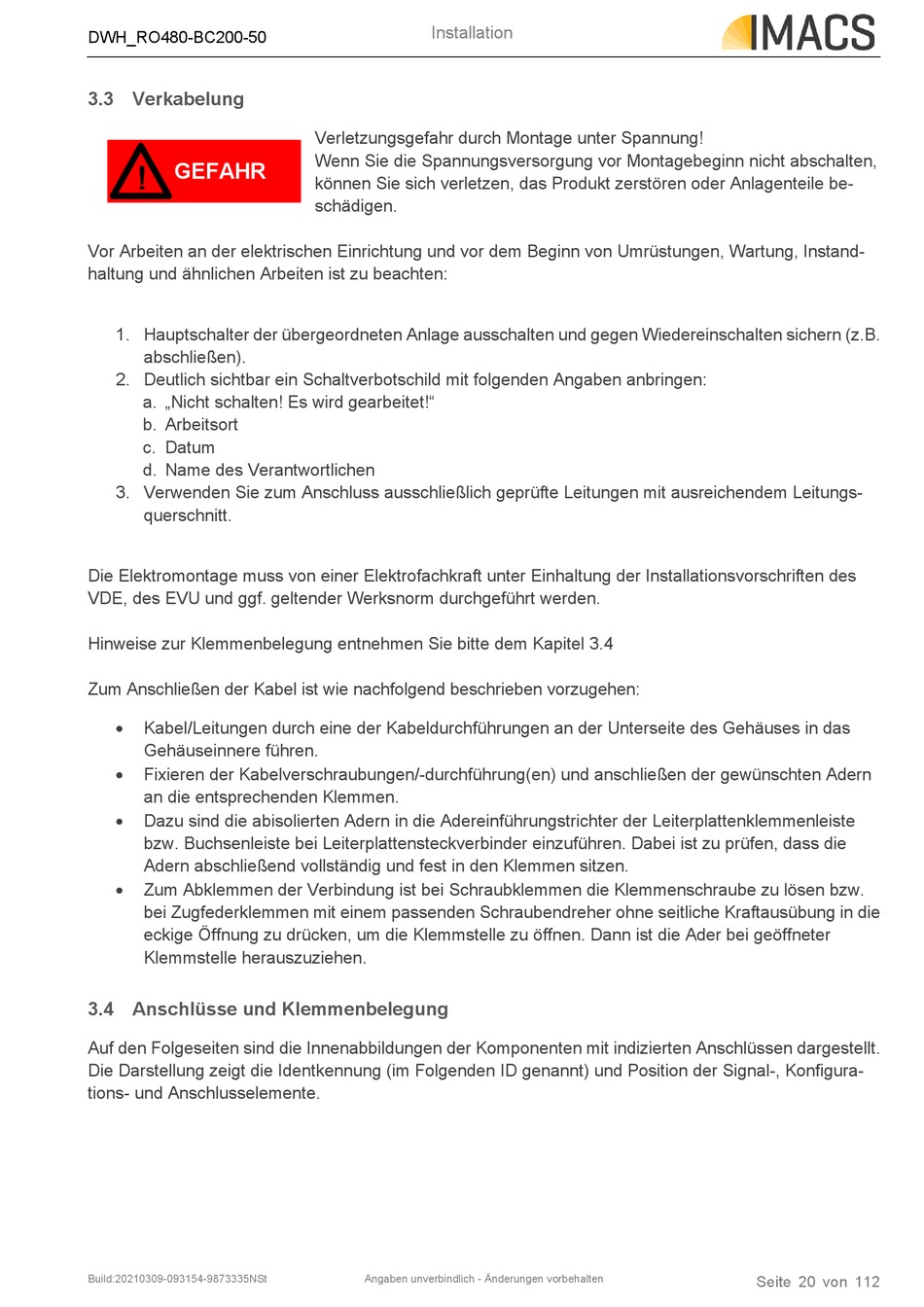

DWH_RO480-BC200-50
3.3 Verkabelung
GEFAHR
!
!
Vor Arbeiten an der elektrischen Einrichtung und vor dem Beginn von Umrüstungen, Wartung, Instand-
haltung und ähnlichen Arbeiten ist zu beachten:
1. Hauptschalter der übergeordneten Anlage ausschalten und gegen Wiedereinschalten sichern (z.B.
abschließen).
2. Deutlich sichtbar ein Schaltverbotschild mit folgenden Angaben anbringen:
a. „Nicht schalten! Es wird gearbeitet!"
b. Arbeitsort
c. Datum
d. Name des Verantwortlichen
3. Verwenden Sie zum Anschluss ausschließlich geprüfte Leitungen mit ausreichendem Leitungs-
querschnitt.
Die Elektromontage muss von einer Elektrofachkraft unter Einhaltung der Installationsvorschriften des
VDE, des EVU und ggf. geltender Werksnorm durchgeführt werden.
Hinweise zur Klemmenbelegung entnehmen Sie bitte dem Kapitel 3.4
Zum Anschließen der Kabel ist wie nachfolgend beschrieben vorzugehen:
Kabel/Leitungen durch eine der Kabeldurchführungen an der Unterseite des Gehäuses in das
Gehäuseinnere führen.
Fixieren der Kabelverschraubungen/-durchführung(en) und anschließen der gewünschten Adern
an die entsprechenden Klemmen.
Dazu sind die abisolierten Adern in die Adereinführungstrichter der Leiterplattenklemmenleiste
bzw. Buchsenleiste bei Leiterplattensteckverbinder einzuführen. Dabei ist zu prüfen, dass die
Adern abschließend vollständig und fest in den Klemmen sitzen.
Zum Abklemmen der Verbindung ist bei Schraubklemmen die Klemmenschraube zu lösen bzw.
bei Zugfederklemmen mit einem passenden Schraubendreher ohne seitliche Kraftausübung in die
eckige Öffnung zu drücken, um die Klemmstelle zu öffnen. Dann ist die Ader bei geöffneter
Klemmstelle herauszuziehen.
3.4 Anschlüsse und Klemmenbelegung
Auf den Folgeseiten sind die Innenabbildungen der Komponenten mit indizierten Anschlüssen dargestellt.
Die Darstellung zeigt die Identkennung (im Folgenden ID genannt) und Position der Signal-, Konfigura-
tions- und Anschlusselemente.
Build:20210309-093154-9873335NSt
Installation
Verletzungsgefahr durch Montage unter Spannung!
Wenn Sie die Spannungsversorgung vor Montagebeginn nicht abschalten,
können Sie sich verletzen, das Produkt zerstören oder Anlagenteile be-
schädigen.
Angaben unverbindlich - Änderungen vorbehalten
Seite 20 von 112
