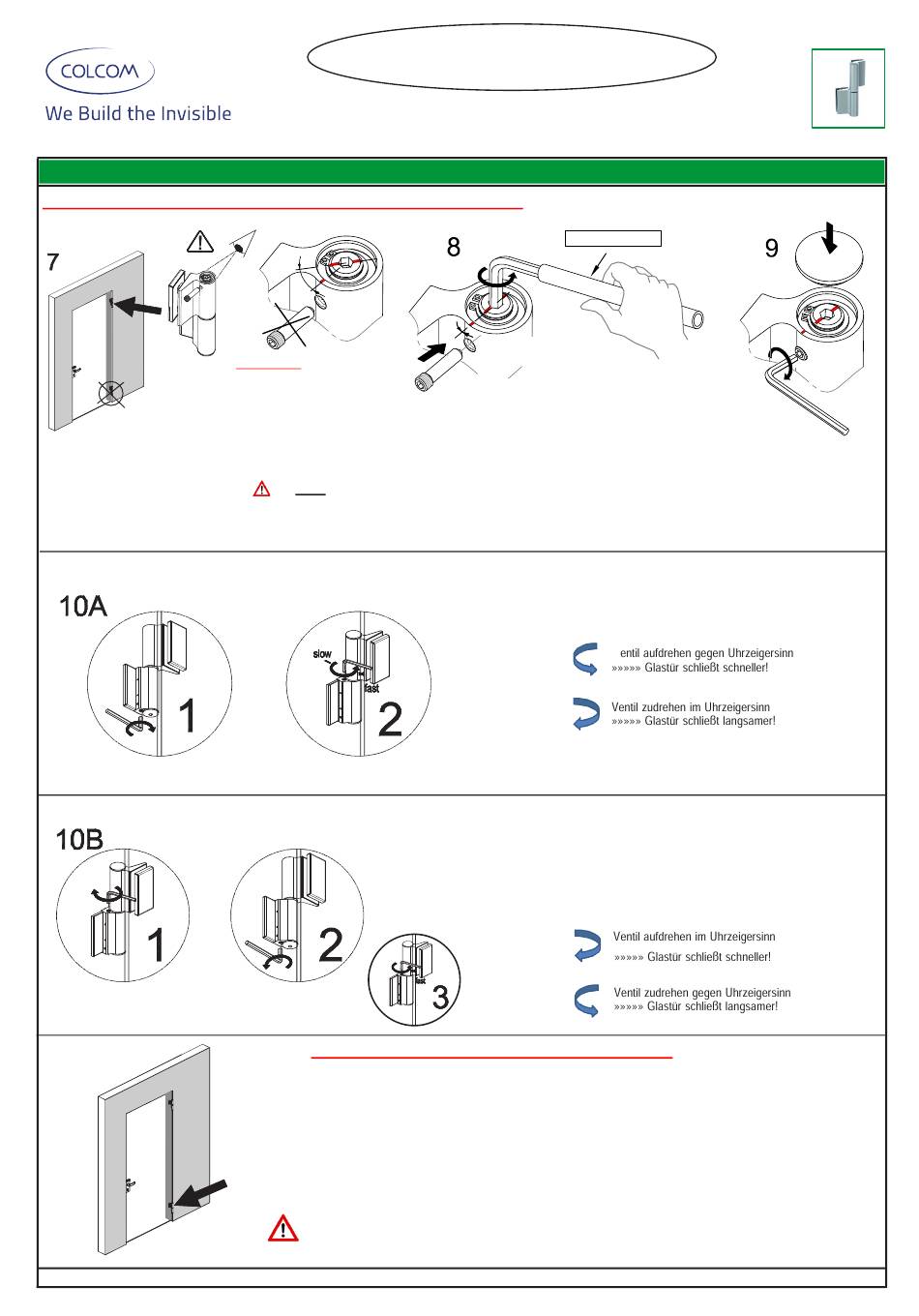

Montageanleitung EVO Glas-Wand bzw. Glas-Rahmen
Zunächst nur am oberen Evo-Band Montageschritte 7-10 vornehmen!
7. Tür in Anschlagsposition (Nullstellung) schließen.
8-9. Arretierungspin anbringen (
Mit einem Inbusschlüssel die Stellschraube fluchtend zur Markierung aufdrehen; eventuell die Hebellänge des Imbusschlüssels verlängern.
Arretierungspin einsetzen und festschrauben.
Obere Deckkappe einsetzen.
10A. Einstellen der Schließgeschwindigkeit ohne Endschwung!
(Zunächst nur am oberen Band)
10B. Einstellen der Schließgeschwindigkeit mit Endschwung!
(Zunächst nur am oberen Band)
© Minusco Deutschland 2018 . Die Angaben basieren auf dem derzeitigen Stand der Technik. Änderungen sind vorbehalten.
Produkt verfügt über die TÜV-Zertifizierung nach
EVO HYDRAULIKBAND FÜR ANSCHLAGTÜREN
ACHTUNG:
Arretierungspin nicht
eindrehen solange
Markierungen nicht
fluchtend sind.
Pin nicht eindrehen solange Markierung nicht fluchtend ist!)
Die Schritte 7-10 nun am unteren Band wiederholen!
Die Schließgeschwindigkeit der Tür wird vom langsameren Band vorgegeben.
Zur Erhöhung der Schließgeschwindigkeit muss am langsamer eingestellten
Band die Schließgeschwindigkeit erhöht werden!
Die Regelventile aller Bänder müssen fachgerecht geöffnet, eingestellt und synchronisiert werden.
Wenn die Bänder dauerhaft mit ungeöffneten Ventilen benutzt werden, führt dies unausweichlich zu
einer Beschädigung der Bänder.
EN 1154:2006.
International patentiert
Verlängerung
Drehen bis
Markierungen
fluchtend sind
1. Sicherstellen, dass das untere Ventil geschlossen ist.
2. An oberem Ventil die Schließgeschwindigkeit regulieren.
V
1. Sicherstellen, dass das obere Ventil geschlossen ist.
2. An unterem Ventil die Schließgeschwindigkeit regulieren.
3. Bei Bedarf die Schließgeschwindigkeit am oberen Ventil
nachjustieren.
- 2 -
Arretierungspin
einsetzen und
festschrauben
