- Seite 1 Bedienungs- und Montageanleitung Laborabzugsüberwachung FM100...
- Seite 2 SCHNEIDER Elektronik GmbH Phone: +49 (0) 6171 / 88 479 - 0 Fax: +49 (0) 6171 / 88 479 - 99 Industriestraße 4 e-mail: info@schneider-elektronik.de 61449 Steinbach • Germany www.schneider-elektronik.com...
-
Seite 3: Konformitätserklärung
KONFORMITÄTSERKLÄRUNG KONFORMITÄTSERKLÄRUNG hiermit erklärt die Firma SCHNEIDER Elektronik GmbH, dass sich das Gerät: LABORABZUGSÜBERWACHUNG FM100 in Übereinstimmung mit den Anforderungen der gültigen europäischen Normen befi ndet. Eine Kopie der Konformitätserklärung können Sie über die angegebene An- schrift anfordern. SCHNEIDER Elektronik GmbH Industriestraße 4... -
Seite 4: Sicherheitshinweise
- Sichern gegen Wiedereinschalten - Spannungsfreiheit feststellen BETRIEBSSICHERHEIT • Nehmen Sie das Gerät FM100 nicht sofort in Betrieb, wenn Sie es aus einem unbeheizten in einen warmen Raum bringen. Kondensfeuchtigkeit an der Elektronik kann zu schweren Schäden führen. Das Gerät erreicht die Raumtemperatur nach etwa 2 Stunden. -
Seite 5: Inhaltsverzeichnis
STICHWORTVERZEICHNIS ..... . ANHANG A1 ......Bedienungsanleitung ● FM100... -
Seite 6: Funktionsbeschreibung
Grenzwertes wird nur eine optische Warnmeldung generiert (gelbe LED). oberer Grenzwert Istwert FM100 erfüllt die Normen DIN 12924, Teil 1 und EN 14175, Teil 2. Das bedeutet Sicherheit für den Laboranten. FM100 ist für alle Laborabzugsbauarten geeignet, wodurch unterer Grenzwert Neuinstallationen und Nachrüstungen an bestehenden... -
Seite 7: Funktionsschema
“Frontschieber > 50cm” Parametrierung eines zweiten Überwachungswertes (reduzierter Volumenstrom/Nachtbetrieb) Notstromakkumulator (optional) für netzspannungsausfallsicheren Betrieb Integrierte Akkumulatorladeschaltung Geeignet für alle Laborabzugsbauarten CE-HINWEIS Die Laborabzugsüberwachung FM100 entspricht den Schutzanforderungen des EMV-Gesetzes und der Niederspannungsrichtlinie und verfügt daher über eine CE-Kennzeichnung. Bedienungsanleitung ● FM100... -
Seite 8: Lieferumfang Und Montage

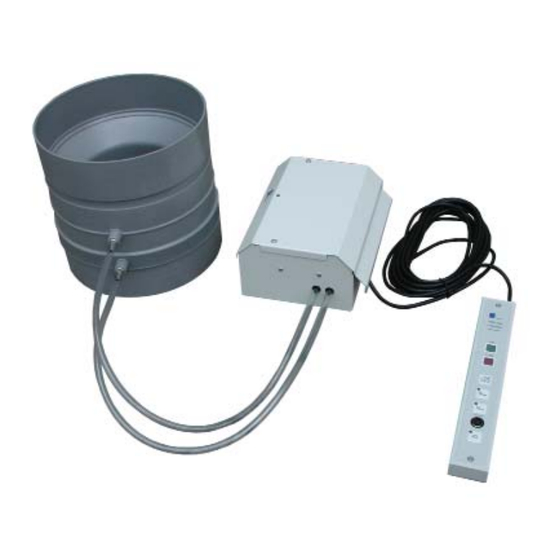

LIEFERUMFANG UND MONTAGE LIEFERUMFANG • MONTAGE- UND AUFSTELLANWEISUNG LIEFERUMFANG LABORABZUGSÜBERWACHUNG FM100 Der Lieferumfang der Laborabzugsüberwachung FM100 beinhaltet folgende Komponenten: Pos. Anzahl Gegenstand Auswerteelektronik im Gehäuse mit Sensor ( statischer Dif- ferenzdrucktransmitter) und integriertem Netzteil (230V AC) Funktionsanzeige- und Bedienpanel mit grüner und roter... -
Seite 9: Klemmenplan
K2: max. 3A/250V AC TRANSFORMATOR PRIM: 230 VAC, 50/60Hz LICHT ABZUG EIN/AUS SEK I: 9 V~/5 VA K3: max. 12A/250V AC VERBRAUCHER SCHUTZERDE NACH VORSCHRIFT SCHUTZERDE ABSICHERN! LABORABZUGSÜBERWACHUNG nach EN 14175 Klemmenplan, komplett FM100 Rev.: Datum: 15. Dezember 2005 Bedienungsanleitung ● FM100... -
Seite 10: Installation • Die Ersten Fünf Schritte
- = Unterdruck JP1 Parallel gesteckt: einfache Funktionsanzeigen, + = Überdruck z.B. Typ: 0060 STATISCHER DIFFERENZDRUCK- TRANSMITTER Die Angaben entnehmen Sie bitte aus dem Datenblatt Funktion- Messbereich: 5...240 Pa anzeigen Standard. FAZ 1 FAZ 2 Seriell Parallel Bedienungsanleitung ● FM100... -
Seite 11: Schritt 4 • Netzeinspeisung
Laborabzugsüberwachung. Es wird eine Störmeldung Netzausfall (rote LED blinkt und akustischer Alarm) generiert. Diese Störmeldung ist nicht quittierbar. Bei einem Notstromakkumulator von 6V/1,2 Ah bleibt die Störmeldung Netzaus- fall der FM100 für mindestens 4 Stunden erhalten (regelmäßige jährliche Akku- wartung vorausgesetzt). Wichtig! -
Seite 12: Installation Von Zusatzfunktionen
+ (rot) Bei abgeschaltetem Abluftventilator (keine Spannung an Klemme X2.2 und TRANSFORMATOR X2.3) wird die Laborabzugsüberwachung FM100 deaktiviert (rote LED ist an, PRIM: 230 VAC, 50/60Hz SEK I: 9 V~/5 VA der akustische Alarm und alle anderen LED´s sind aus), d.h. es wird nur eine optische Alarmierung generiert, wenn der Abluftventilator abgeschaltet (=span- nungslos) wird. -
Seite 13: Ein/Aus (In 1)
Ein/Aus (In 1) 6.2.1 EIN- und AUSSCHALTUNG der Laborabzugsüberwachung FM100 über Klem- me X9.17 und X9.18. Bei eingeschalteter FM100 ist das Relais K2 Motor Ein/ Aus angezogen. Bei geöffnetem Kontakt ist die Laborabzugsüberwachung FM100 eingeschaltet, während ein geschlossener Kontakt das Gerät ausschaltet (Relais K2 Motor Ein/Aus fällt ab). -
Seite 14: Anschluss Analogausgang
Der Analogeingang an den Klemmen X9.19 (GND) und X9.20 (0...5/10V DC) ist zur freien Verfügung und für Sonderfunktionen reserviert. Mit diesem Eingang lässt sich z.B. eine kombinierte Zuluft- und Abluft- überwachung realisieren. Der maximale Eingangsstrom beträgt 1mA. 0...5/10V DC ANALOGEINGANG 0...5/10V DC, 1mA Bedienungsanleitung ● FM100... -
Seite 15: Anschluss Strömungssensor
INSTALLATION • STRÖMUNGSSENSOR ANSCHLUSS STRÖMUNGSSENSOR Der Strömungssensor misst die Einströmgeschwindigkeit in das Digestorium. Die Laborabzugsüberwachung FM100 hat zwei unterschiedliche Überwachungsmöglichkeiten: 1. Überwachung auf sicheren Abluftvolumenstrom STRÖMUNGSSENSOR 2. Überwachung auf sichere Eintrömgeschwindigkeit (optional) Bei Einsatz des Strömungssensors entfällt der statische Diffe- renzdrucktransmitter und das erforderliche Messsystem. -
Seite 16: Anschluss Relaisausgänge
ANSCHLUSS RELAIS MOTOR EIN (K2) Das Relais Motor Ein/Aus (K2) zieht an, wenn die Laborabzugsüberwachung FM100 eingeschaltet ist. Dies erfolgt sowohl durch Betätigen der I/O (Ein/Aus) -Taste (wenn diese Funktion freigegeben ist) an dem Funktionsanzeige- und Bedienpanel als auch durch den Fernsteuereingang X9.17 und X9.18 (siehe di- gitale Eingänge). -
Seite 17: Funktionsanzeigepanel
Tag/Nacht X9.15 und stelle. Das Servicemodul geschaltet. Die grün leuch- X9.16 angesteuert werden. SVM100 oder ein Laptop tende LED signalisiert den Die FM100 überwacht den wird hier angeschlossen. eingeschalteten Zustand. Nacht-Sollwert (abgesenk- ter Betrieb). Statusanzeige Netzausfall: Bei Netzausfall blinkt die rote LED alle 2 s einmal kurz. Parallel dazu erfolgt die akustische Alarmierung. -
Seite 18: Einstellanleitung
Einstellungen sind spannungsausfallsicher gespeichert. Die Einstellanleitung wird hier mit dem Servicemodul SVM100 beschrieben. Bei Parametrierung der Laborabzugsüber- wachung FM100 mit dem PC/Laptop und der Software PC-2000 von SCHNEIDER sind die Einstellpunkte und deren Erklärungstext identisch. Die Parametrierung mit dem Servicemodul SVM100 ist klar strukturiert. Die benötigten Tasten werden nachfolgend be- schrieben. -
Seite 19: Nullpunktkalibrierung Des Drucksensors
Warnmeldung. Die Auswahl des richtigen Blendenfaktors ist für die einwandfreie Funktion der Laborabzugsüberwachung FM100 von entscheidender Bedeutung. Die folgende Tabelle veranschaulicht für die Venturimesseinrichtung von SCHNEIDER den Zusammenhang zwischen Durchmesser (DN) den C-Wert (C), den zu parametrienden Blendenfaktor (B) und die Baulänge (L). -
Seite 20: Sollwerteingabe Der Volumenströme
EINSTELLANLEITUNG Duch Einsatz eines Messstabes von SCHNEIDER kann - Anschluss die Volumenstrombestimmung und Messgenauigkeit ent- scheidend verbessert werden. Der Differenzdruck wird Differenzdruck raumdruckunabhängig am Messstab gemessen. Der sta- tische Differenz-Drucktransmitters wird an den jeweiligen (+) Anschluss und (-) Anschluss des Messstabes ange-... -
Seite 21: Alarmverzögerungszeit Einstellen
Die Überwachungsfunktion ist nur aktiv, wenn das Signal Motor-An (230V AC, optio- nal 24V AC) an KLemme X2.2 und X2.3 anliegt (Lüftungsanlage eingeschaltet). Bei nicht vorhandenem Motor-An Signal wird nur eine optische und keine akusti- sche Alarmierung generiert (Lüftungsanlage ausgeschaltet). Bedienungsanleitung ● FM100... -
Seite 22: Alarmverzögerung Nach Dem Einschalten
Nach Norm signalisiert eine blinkende LED an der Funktionsanzeige den Zustand „Frontschieberöffnung > 50cm“ (Warnmeldung). Bei einem geöffnetem (Schaltertyp=Öffner) oder geschlossenem (Schaltertyp=Schließer) Kontakt an Klemme X9.13 und X9.14 blinkt die LED „Frontschieber schließen“ an der Funktionsanzeige. Bedienungsanleitung ● FM100... - Seite 23 Die Verzögerungszeit defi niert, wie lange der Kontakt an Klemme X9.13 und X9.14 geöffnet (Schaltertyp=Öffner) oder geschlossen (Schaltertyp=Schließer) sein muss, bevor eine akustische Warnmeldung (siehe 8.10. Piezo Frontschieber) generiert wird. Die Verzögerungszeit wird in Minuten angegeben. Die optische Warnmeldung wird direkt und ohne Verzögerung angezeigt. Bedienungsanleitung ● FM100...
-
Seite 24: Wartung
WARTUNG • STÖRUNGSBEHEBUNG WARTUNG Die Laborabzugsüberwachung FM100 benötigt keine besondere Wartung. Es ist jedoch darauf zu achten, daß die PVC-Messschläuche nicht beschädigt oder abgeknickt sind und fest am Messsystem und Sensor sitzen. JÄHRLICHE ABZUGSWARTUNG Bei der jährlichen Laborabzugswartung ist u.a. ein Funktionstest mit akustischer und optischer Alarmierung auszuführen (Messschläuche abziehen). -
Seite 25: Technische Daten
250V AC Dauerstrom max. Optionales Messsystem Material Polypropylen (PPs) Messsystem Messeinrichtung oder Venturimessdüse ABMESSUNGEN 11.1 GEHÄUSE Gehäuse FM100 Gehäuse FM100 Draufsicht Seitenansicht Gehäuse- erdung Statischer Differenz- Drucktransmitter + Anschluss = Überdruck - Anschluss = Unterdruck Kabeleinführung Zugentlastung Bedienungsanleitung ● FM100... -
Seite 26: Daten Venturimessdüse
Venturimesseinrichtung) nach der Formel auf Seite 18 errechnet werden. 315, 400, 500 600, 700, 800 Der Blendenfaktor (B) muss parametriert werden. Er wird aus dem C-Wert (C) des eingesetzten Messsystems errechnet. Es gilt: B = C • 0,8 Bedienungsanleitung ● FM100... -
Seite 27: Stichwortverzeichnis
Verzögerungszeit „Frontschieber > 50cm“ einstellen 16, 21 Fehlerübersicht 22 Frontschieber >50cm (In 3) 11 FUNKTIONSANZEIGEPANEL 4, 15 WARTUNG 22 FUNKTIONSBESCHREIBUNG 4 FUNKTIONSSCHEMA 5 GEHÄUSEDECKEL ÖFFNEN 8 INHALTSVERZEICHNIS 3 INSTALLATION • DIE ERSTEN FÜNF SCHRITTE 8 INSTALLATION VON ZUSATZFUNKTIONEN 10 JÄHRLICHE ABZUGSWARTUNG 22 Bedienungsanleitung ● FM100... -
Seite 28: Installation Des Gerätes
Keine elektrischen Arbeiten bei eingeschalteter Stromversorgung am Gerät DIE STROMVERSORGUNG ausführen. Halten Sie unbedingt die Sicherheitsregeln ein: - Freischalten der Laborabzugsüberwachung FM100 - Sichern gegen Wiedereinschalten - Spannungsfreiheit feststellen Schalter oder Leistungsschalter als Trennvorrichtung vorsehen und in der Nähe des Gerätes installieren. Der Schutzleiter darf nicht unterbrochen werden. Die Trennvorrichtung muss die Anforderungen nach IEC 60947-1 und IEC 60947-3 erfüllen und für die Anwendung geeignet sein. -
Seite 29: Anhang
K2: max. 3A/250V AC TRANSFORMATOR PRIM: 230 VAC, 50/60Hz LICHT ABZUG EIN/AUS SEK I: 9 V~/5 VA K3: max. 12A/250V AC VERBRAUCHER SCHUTZERDE NACH VORSCHRIFT SCHUTZERDE ABSICHERN! LABORABZUGSÜBERWACHUNG nach EN 14175 Klemmenplan, komplett FM100 Rev.: Datum: 15. Dezember 2005 Bedienungsanleitung ● FM100... - Seite 30 SCHNEIDER Elektronik GmbH Phone: +49 (0) 6171 / 88 479 - 0 Fax: +49 (0) 6171 / 88 479 - 99 Industriestraße 4 e-mail: info@schneider-elektronik.de 61449 Steinbach • Germany www.schneider-elektronik.com Bedienungsanleitung ● FM100...
