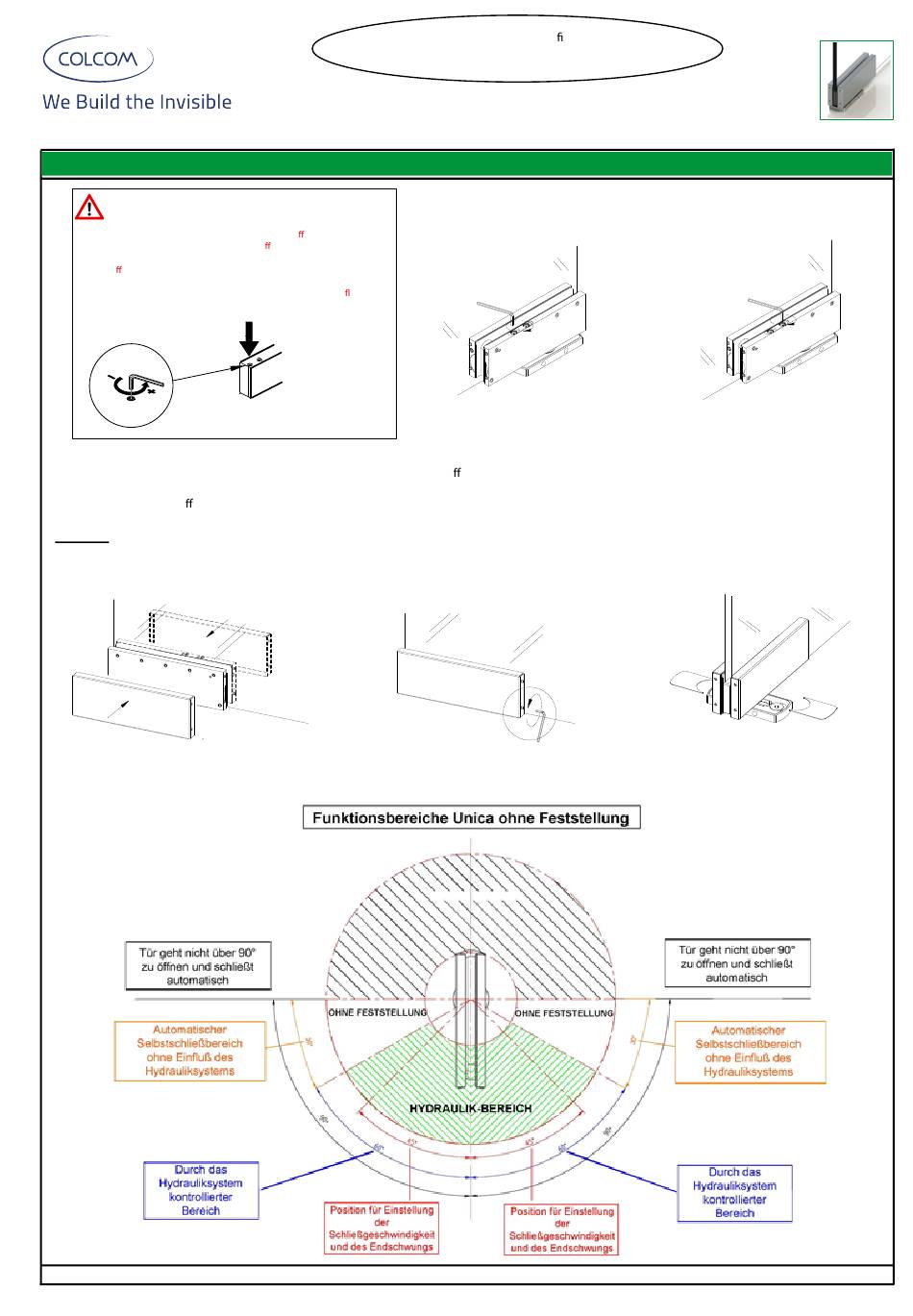

Montage anleitung Unica Optima 101E10
Regulierung der Schließgeschwindigkeit
und des Endschwungs
Die Regelventile des B andes müssen fachgerecht geö net und eingestellt
werden. Wenn die Bänder dauerhaft mit ungeö neten Ventilen benutzt
werden, führt dies unausweichlich zu einer Beschädigung der Bänder
Erst mit Ö nung der Ventile verteilt sich das Hydrauliköl im Band.
Der automatische Selbstschließbereich
Hydrauliksystems, ist davon unabhängig.
zudrehen = l angsam er
Aufdrehen = schneller
10) Regulieren Sie die Schließgeschwindigkeit über das Ventil "V" bei geö neter Tür (ca. 45°). Drehen Sie gegen den Uhrzeigersinn erhöht
sich die Schließgeschwindigkeit, drehen Sie im Uhrzeigersinn verringert sich die Schließgeschwindigkeit.
11) Stellen Sie bei geö neter Tür (ca. 45°) über das Ventil "S" den Endschwung ein. Drehen Sie gegen den Uhrzeigersinn erhöht sich die
Kraft des Endschwungs, drehen Sie im Uhrzeigersinn verringert sich die Kraft des Endschwungs.
Hinweis: Der Bereich der durch das Hydrauliksystem kontrolliert wird ist zwischen +/- 60° bis 0°.
12.
12) Setzen Sie die Abdeckkappen auf das Türband.
13) Befestigen Sie die Abdeckkappen mit den 8 seitlichen Inbusschrauben.
14) Setzen Sie die Abdeckung für das Bodenlager ein. Gegebenenfalls befestigen Sie die Plättchen mit Silikon.
. Die Angaben basieren auf dem derzeitigen Stand der Technik. Änderungen sind vorbehalten.
Produkt verfügt über die TÜV-Zerti zierung nach
UNICA HYDRAULIKB AND FÜR PENDELTÜREN MIT UND OHNE ANSCHLAG
.
ab 80° bis 60°, ohne Ein uß des
EN 1154:2006.
International patentiert
SF ohne Feststellung
10.
Ventil "V" = Schließgeschwindigkeit
13.
- 2 -
11.
Ventil "S" = Endschwung
14.
