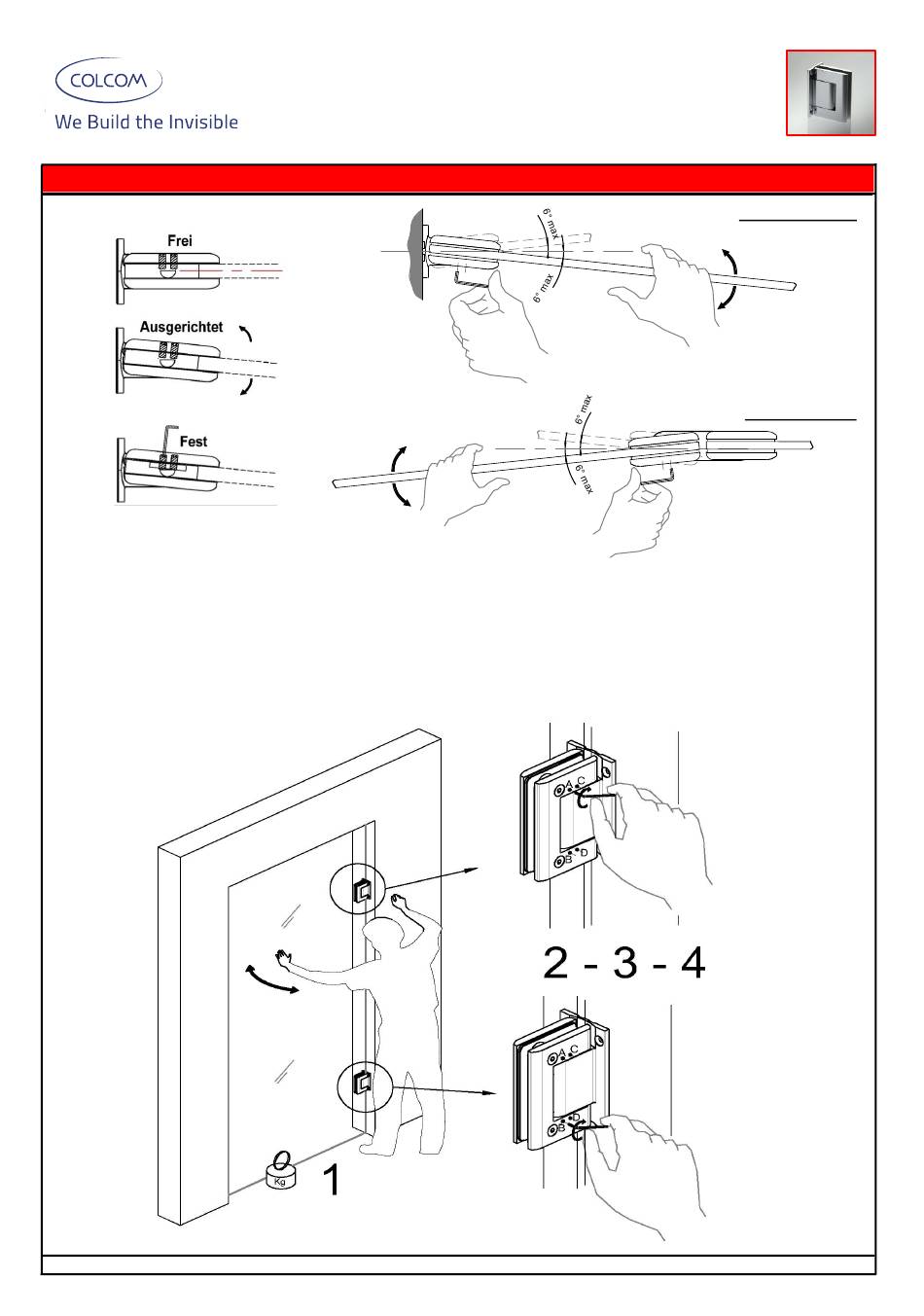

1. Tür in die gewünschte Position bringen und festhalten. Die Schraubenfixierung geschieht optimalerweise diagonal.
2. Am oberen Band die Schraube "A" zur Fixierung zudrehen, bis die Tür anfängt sich aus der Position zu ziehen.
Da die Achse mit den Schrauben während dieser Montagephase verschoben werden kann, ist es wichtig die
Einstellung möglichst genau und sorgfältig vorzunehmen.
3. Diagonal genauso Schraube "D" des oberen Bandes bis zur Fixierung zudrehen.
4. Wiederholen Sie die Schritte der Fixierung durch zudrehen von Schraube "A" und "D" für das untere Band.
5. Nun fixieren Sie die Schrauben "C" und "B" am oberen Band und danach am unteren Band.
6. Abschließend alle Madenschrauben handfest (mit ca. 5Nm Anzugsmoment) anziehen.
© Minusco Deutschland 2018 . Die Angaben basieren auf dem derzeitigen Stand der Technik. Änderungen sind vorbehalten.
BILOBA HYDRAULIKBÄNDER FÜR PENDELTÜREN IM INNENBEREICH
Biloba JC Einstellung der Nulllage
FIXIEREN
NULLLAGE EINSTELLEN
NULLLAGE EINSTELLEN
- 2 -
8010 JC Glas-Wand
8015 JC Glas-Glas
FIXIEREN
