Einleitung
1.5
Gateway

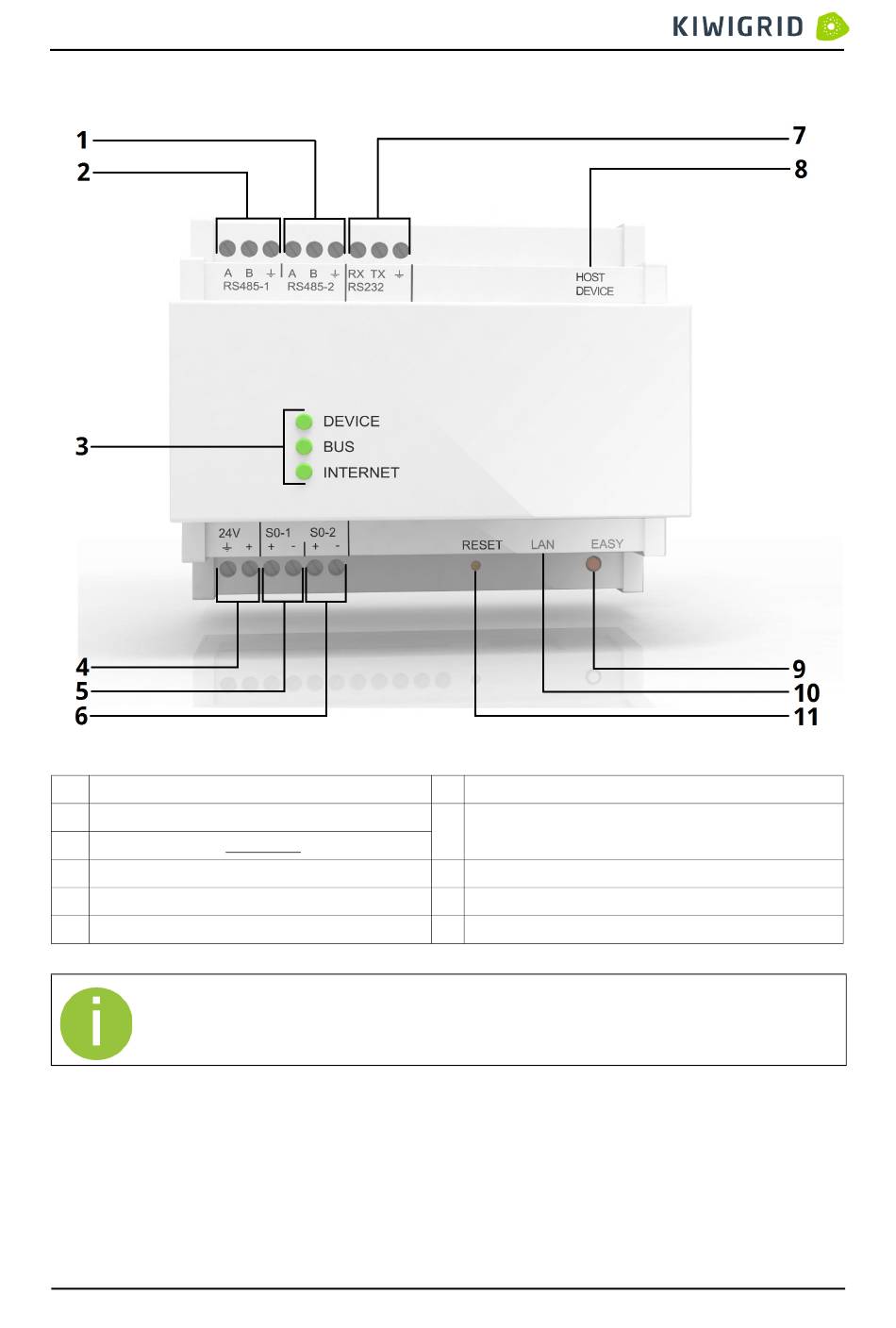

Abb. 1
Aufbau, Schnittstellen und Funktionstasten des Gateways (Energy Manager)
1
RS485-Anschlussbuchsen, 2
2
RS485-Anschlussbuchsen, 1
3
LEDs (Kapitel 1.5.3 LED-Status)
4
24-V-Anschlussbuchsen
5
S0-Anschlussbuchsen, 1
6
S0-Anschlussbuchsen, 2
Bei einigen Modellen des Gateways (Energy Manager) sind noch eine CAN- und eine KNX/GA-Schnitt-
stelle auf dem Gehäuse beschriftet. Diese Schnittstellen werden jedoch vom aktuellen und zukünfti-
gen Betriebssystem des Gateways (Energy Manager) nicht unterstützt und können nicht für den
Anschluss von Geräten verwendet werden.
1.5.1
Lieferumfang
Überprüfen Sie den Lieferumfang auf Vollständigkeit und die gelieferten Teile auf sichtbare Beschädigungen. Setzen
Sie sich bei unvollständiger Lieferung oder Beschädigungen mit Ihrem Händler in Verbindung.
Installationsanleitung Standard-Setup
7
RS232-Anschlussbuchsen
8
USB-Anschlussbuchsen, 2x
(Diagnoseschnittstelle)
9
EASY-Taster zur Geräteinstallation
10 LAN-Anschlussbuchse
11 RESET-Taster zum Neustart der Hardware
