1.6
Extension DIGITAL
Die Extension DIGITAL erweitert die Schnittstellen des Gateways (Energy Manager). Digitale Ein- und Ausgänge er-
möglichen den Anschluss von digital anzusteuernden Aktoren wie z. B. SG-Ready-Wärmepumpen und Rundsteuer-
empfänger. Durch ein Stecksystem lässt sich die Extension ohne zusätzliches Verbindungsmaterial direkt auf der
Hutschiene an das Gateway (Energy Manager) anschließen. Neue Extensions werden über Plug-and-Play automa-
tisch vom Gateway (Energy Manager) erkannt und für den Einsatz konfiguriert.

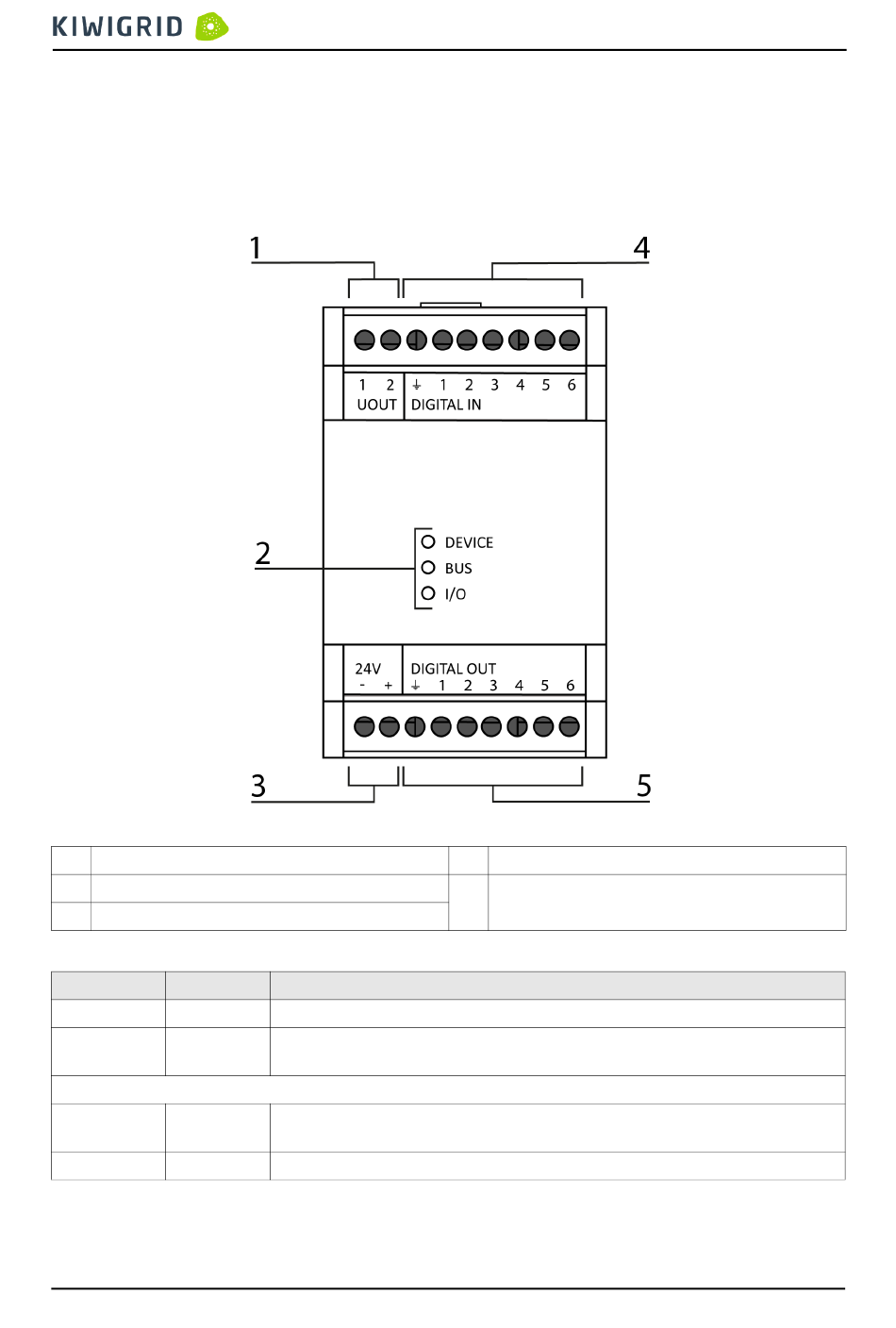

Abb. 2
Extension DIGITAL
1
24-V-Universalausgang, nicht schaltbar
2
LEDs
3
24-V-Versorgungshilfseingang
Anschlüsse der Extension DIGITAL
Anschluss
Anzahl
Digital In
6
Digital Out
6
optional:
U Out
2
24V
1
9/60
Einleitung
Verwendungszweck
Universal Impulseingang für Impulszähler
24 V DC schaltbarer Universalausgang zum Anschluss von Koppelrelais oder SG-
Ready-Wärmepumpen
24 V DC nicht schaltbarer Universalausgang, der Versorgungsspannungen ab-
greift, bspw. für Rundsteuerempfänger
Zusätzlicher 24-V-DC-Versorgungshilfseingang
4
Digital-In-Eingänge
5
Digital-Out-Ausgänge
01
Installationsanleitung Standard-Setup
