Gateway montieren
WARNUNG!
Lebensgefährliche Spannung
Gefährdung von Leben und Gesundheit durch elektrischen Schlag.
•
Schließen Sie die Geräte im spannungsfreien Zustand an.
•
Sichern Sie die Anlage gegen Wiedereinschalten.
•
Versorgen Sie das 24-V-Netzteil erst im letzten Schritt mit 230-V-Netzspannung.
Platzverbrauch in der Verteilung
Beachten Sie, dass das Gateway (Energy Manager) einen Platzbedarf von sechs Teilungseinheiten (TE)
in der Verteilung hat. Eine Teilungseinheit entspricht 18 mm. Falls Sie auch eine Extension DIGITAL
installieren, benötigen Sie dafür den Platz weiterer drei TE direkt neben dem Gateway (Energy Mana-
ger).
Das Netzteil des Gateways (Energy Manager) hat, je nach Hersteller, einen Platzbedarf von zwei oder
drei TE. Es wird empfohlen, das Netzteil in der Nähe des Gateways (Energy Manager) zu montieren
und separat abzusichern.

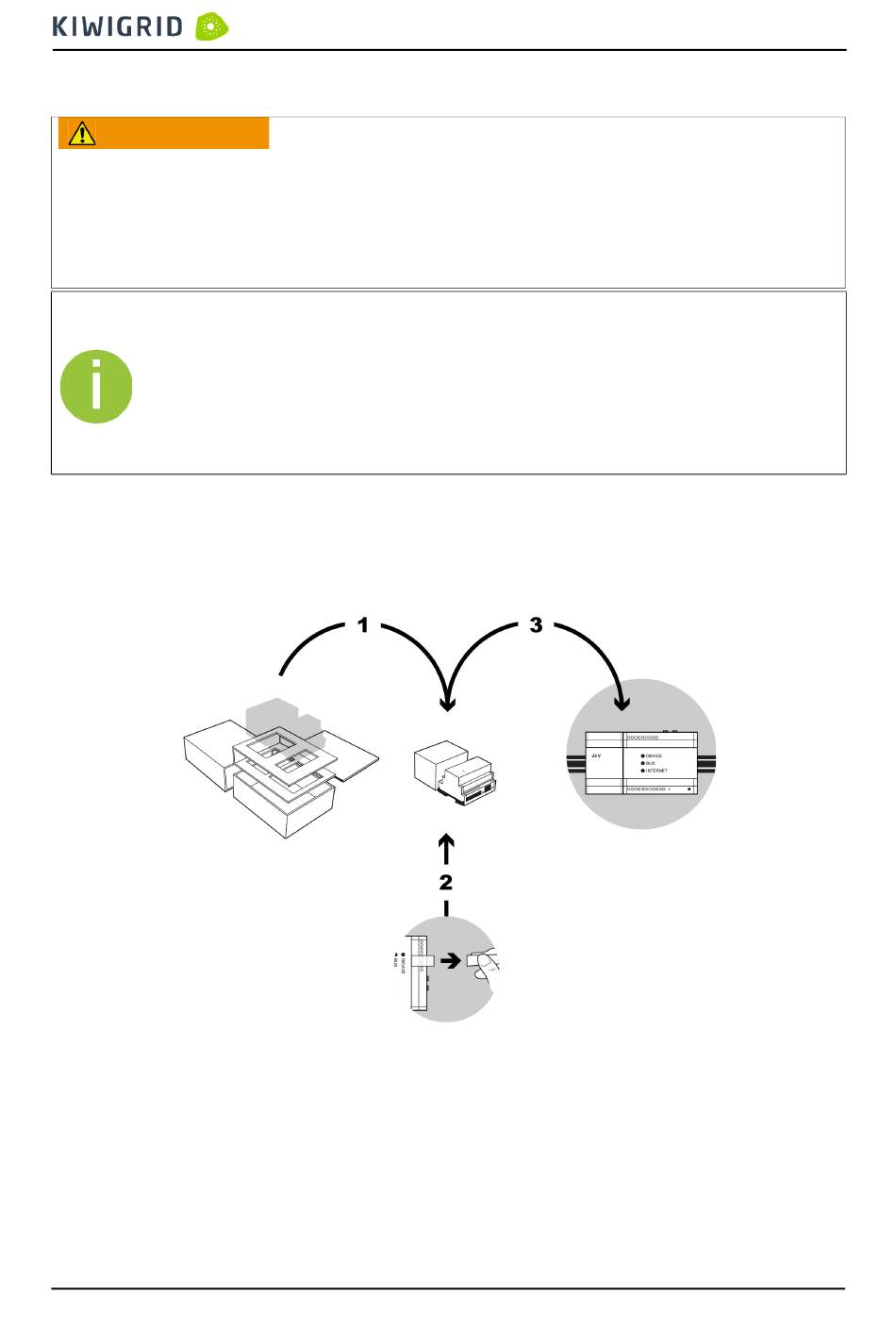

1) Entnehmen Sie das 24-V-Netzteil und das Gateway (Energy Manager) aus der Verpackung.
2) Entfernen Sie den Batterie-Isolierstreifen vom Gateway (Energy Manager).
3) Montieren Sie beide Geräte auf der Hutschiene. Montieren Sie sie bevorzugt nahe der Energieanlagen, an die
Sie sie anschließen möchten.
