Montage anleitung Unica Optima 101E10
Regulierung der Schließgeschwindigkeit
und des Endschwungs
Die Regelventile des Bandes müssen fachgerecht geö net und eingestellt
werden. Wenn die Bänder dauerhaft mit ungeö neten Ventilen benutzt
werden, führt dies unausweichlich zu einer Beschädigung der Bänder
Erst mit Ö nung der Ventile verteilt sich das Hydrauliköl im Band.
Der automatische Selbstschließbereich ab 80° bis 60°, ohne Ein uß des
Hydrauliksystems, ist davon unabhängig.
zudrehen = langsamer
Aufdrehen = schneller
10) Regulieren Sie die Schließgeschwindigkeit über das Ventil "V" bei geö neter Tür (ca. 45°). Drehen Sie gegen den Uhrzeigersinn erhöht
sich die Schließgeschwindigkeit, drehen Sie im Uhrzeigersinn verringert sich die Schließgeschwindigkeit.
11) Stellen Sie bei geö neter Tür (ca. 45°) über das Ventil "S" den Endschwung ein. Drehen Sie gegen den Uhrzeigersinn erhöht sich die
Kraft des Endschwungs, drehen Sie im Uhrzeigersinn verringert sich die Kraft des Endschwungs.
Hinweis: Der Bereich der durch das Hydrauliksystem kontrolliert wird ist zwischen +/- 60° bis 0°.
12.
12) Setzen Sie die Abdeckkappen auf das Türband.
13) Befestigen Sie die Abdeckkappen mit den 8 seitlichen Inbusschrauben.
14) Setzen Sie die Abdeckung für das Bodenlager ein. Gegebenenfalls befestigen Sie die Plättchen mit Silikon.
. Die Angaben basieren auf dem derzeitigen Stand der Technik. Änderungen sind vorbehalten.

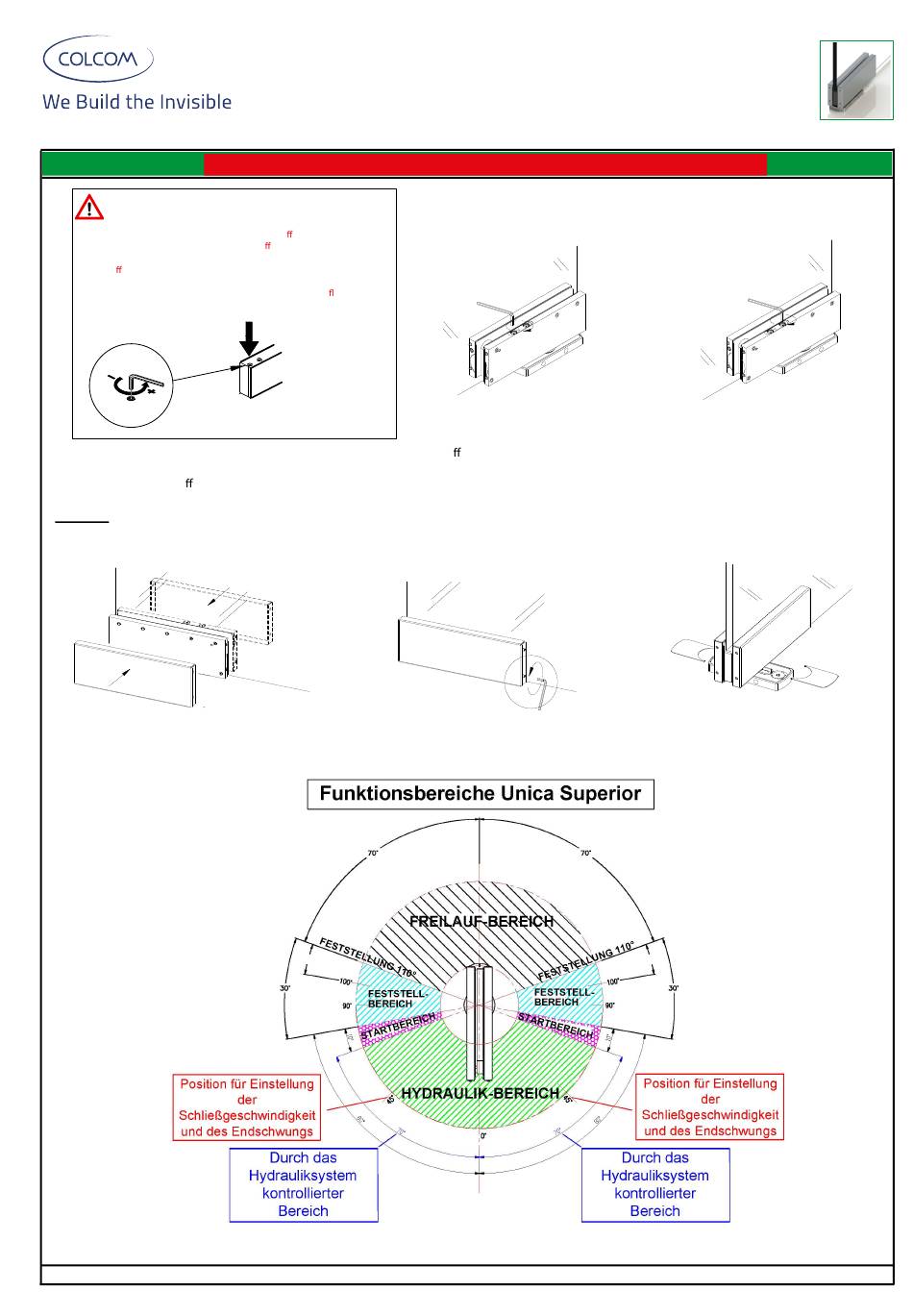

UNICA HYDRAULIKB AND FÜR PENDELTÜREN MIT UND OHNE ANSCHLAG
.
Ventil "V"= Schließgeschwindigkeit
NF Version Superior
10.
13.
- 2 -
11.
Ventil "S" = Endschwung
14.
