Bedienungsanleitung

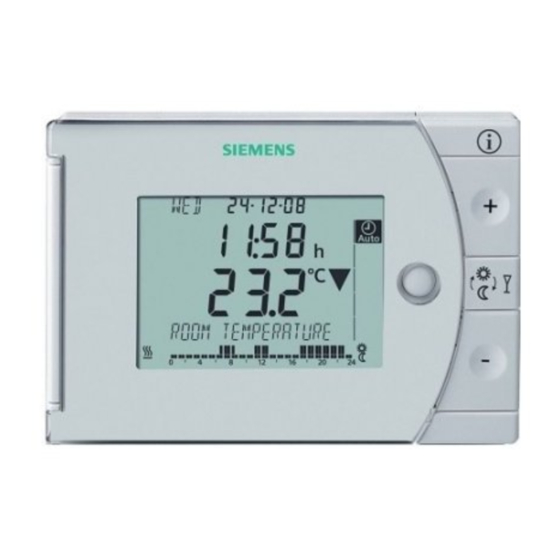

REV17.. - der 7 -Tage Raumtemperaturregler mit Wochentag/Wochenende Auswahl für die richtige
Temperatur zur richtigen Zeit. Alle Werkeinstellungen bieten bereits optimalen Wohnkomfort. Die
Anpassung des Reglers an Ihre individuellen Bedürfnisse ist durch die Benutzerführung mit
Klartextanzeige und Programmwahl-Schieber sehr einfach.
Bei der Platzierung des Raumgeräts ist folgender Punkt zu beachten:
• Der Temperaturfühler im Raumgerät muss die Raumtemperatur unverfälscht messen können (keine
Beeinflussung durch Sonneneinstrahlung und andere Wärme- bzw. Kältequellen).
Wochentag Funkuhr
aktiv
Batterien wechseln
Informationsanzeige
Installationsbetrieb
Temperatur Sollwert
Symbole
Textanzeige
Alarm
Heizbetrieb
Schaltmuster mit
Zeitposition
Betriebsarten-
wahltaste:
- Automatik
- Ausnahmetag
- Komfortbetrieb
- Energiespar-
betrieb
- Frostschutz-
betrieb
1 2 3 4 5 6 7
Wird eine Einstellung von der gewählten Betriebsart nicht unterstützt, erscheint PASS in der Zeitanzeige.
Spezialsymbole im Display
Auf der Anzeige des Reglers können folgende Spezialsymbole erscheinen:
Erscheint das Symbol ?
Der Alarm zeigt eine Fehlfunktion an !
Drücken Sie die Info-Taste und prüfen Sie die Fehlermeldungen (z.B. Signal von Funkuhr, Funkverbindung
zum Empfänger etc). Kontaktieren Sie gegebenenfalls den Fachmann.
Erscheint das Symbol ?
Nach Erscheinen dieses Symbols müssen Sie innerhalb der nächsten 3 Monate die Batterien
wechseln.
Legen Sie 2 neue Alkaline-Batterien vom Typ AA, 1.5 V bereit und gehen Sie wie folgt vor:
Regler vom Montagesockel nehmen; Batteriefach auf der Geräterückseite öffnen; alte Batterien entfernen;
neue Batterien einsetzen; Batteriefach schliessen und Regler auf Montagesockel schieben.
Vorsicht: Zeit und Datum bleiben max. 1 Minute erhalten.
(Alle andern Einstellungen sind fest gespeichert und bleiben unverändert erhalten!)
Die alten Batterien vorschriftsgemäss entsorgen.
B2203de
Datum Einstellung: 1-5, 6-7
Anzeige: 1..7
Info Taste
Werte erhöhen, Zeit einstellen
oder eine Auswahl treffen
Wechsel zwischen Komfort- und
Energiespartemperatur (aktiv
bis zum nächsten Schaltzeit-
punkt) und Party Funktion
Werte verkleinern, Zeit einstel-
len oder eine Auswahl treffen
Programmwahl-Schieber
8 9 10 11 12 13 14 15 16 17 18
REV17..
Erscheint das Symbol
Das Symbol „Funkuhr" erscheint nur, wenn der Empfänger für das Zeitsignal aus
Frankfurt (Deutschland) bestückt und aktiviert ist. Ein permanent sichtbares Symbol
zeigt an, dass Zeit und Datum im Regler mit dem Zeitsender in Frankfurt (DCF77)
synchronisiert sind.
Wird das Zeitsignal mehr als 1 Woche nicht mehr empfangen, blinkt dieses Symbol.
Erscheint das Symbol
Der Regler arbeitet im „Heizbetrieb"
Inbetriebnahme des Reglers und Schnellstart
Zeitanzeige
Dem Regler sind Heizschaltmuster, Schaltzeiten und Temperaturwerte ab Werk
Fernbedienung aktiv
eingegeben.
Ferienbetrieb
Gehen Sie zur ersten Inbetriebnahme wie folgt vor:
Automatikbetrieb
Den Regler vom Montagesockel entfernen und schwarzen Isolierstreifen von
Party Betrieb aktiv
den 2 mitgelieferten Batterien entfernen: Der Regler schaltet sich automatisch
Ausnahmetag
ein. Den Regler auf den Montagesockel zurückschieben.
Dauernd Komfortbetrieb
Nach dem Start läuft für ca. 2 Min. auf dem Display eine
°C oder °F
Willkommenslaufschrift. Drücken Sie eine Taste zum Abbrechen der
Laufschrift. Die Sprachauswahl startet mit "ENGLISH" (Werkeinstellung).
Dauernd
Energiesparbetrieb
Drücken Sie die
Heizung ein
Drücken Sie
Frostschutzbetrieb
akzeptieren.
Temperaturanzeige
Schieber auf Position 1 (Zeiteinstellung): Mit der
gewünschte Uhrzeit einstellen.
Hinweis: Diese Eingabe entfällt bei bestücktem DCF77 Empfänger für das
Schieber auf Position 2 (Datum: Tag - Monat - Jahr): Mit der
Taste das gewünschte Datum einstellen.
Hinweis: Diese Eingabe entfällt bei bestücktem DCF77 Empfänger für das
Schieber wieder ganz nach rechts auf die Position RUN (nur so können Sie
RUN
den Deckel schliessen)
Mit der Betriebsartenwahltaste die gewünschte Betriebsart einstellen.
Werkeinstellung ist
RUN
Die Bedienungsanleitung wieder zusammenfalten und in die Halterung im
Montagesockel schieben.
Display Beleuchtung einschalten, Fehlermeldungen oder andere
wichtige Informationen kontrollieren
Im Zeitprogramm schnell das Temperaturniveau wechseln
oder sind Sie für kurze Zeit nicht im Hause ?
Tips zum Energiesparen ohne Komforteinbusse
•
Heizen Sie ihre Räume auf maximal 21°C.
•
Schalten Sie mit
kurzer Zeit abwesend sind.
•
Lüften Sie nur kurz, dafür kräftig und mit weit geöffneten Fenstern.
24.12.2007
?
?
.
oder Taste bis die gewünschte Sprache erscheint.
oder bewegen Sie den Schieber um die gewählte Sprache zu
Zeitsignal aus Frankfurt (Deutschland).
Zeitsignal aus Frankfurt (Deutschland).
.
Einmaliges Drücken auf die Info-Taste aktiviert die Display Beleuchtung.
Die Beleuchtung schaltet automatisch nach kurzer Zeit wieder aus.
Weiteres Drücken auf die INFO-Taste aktiviert die Informationsanzeige:
leuchtet. Das Gerät zeigt zuerst anstehende Fehlermeldungen und
danach wichtige Informationen an (z.B. Schaltprogramme, ...)
Mit dieser Taste wechseln Sie im Zeitprogramm vom aktuellen
Temperaturniveau schnell auf das Nächste und wieder zurück.
Schalten Sie damit beim kurzzeitigen Verlassen der Wohnung schnell auf
Energiespar-Temperatur um und sparen Sie Energie.
Die Änderung wird im Display angezeigt. Sie ist nur bis zum nächsten
Schaltzeitpunkt gültig.
auf Energiespar-Temperatur, auch wenn Sie nur während
oder Taste die
oder
