JAROLIFT Profi Line Originalmontageanleitung Seite 5

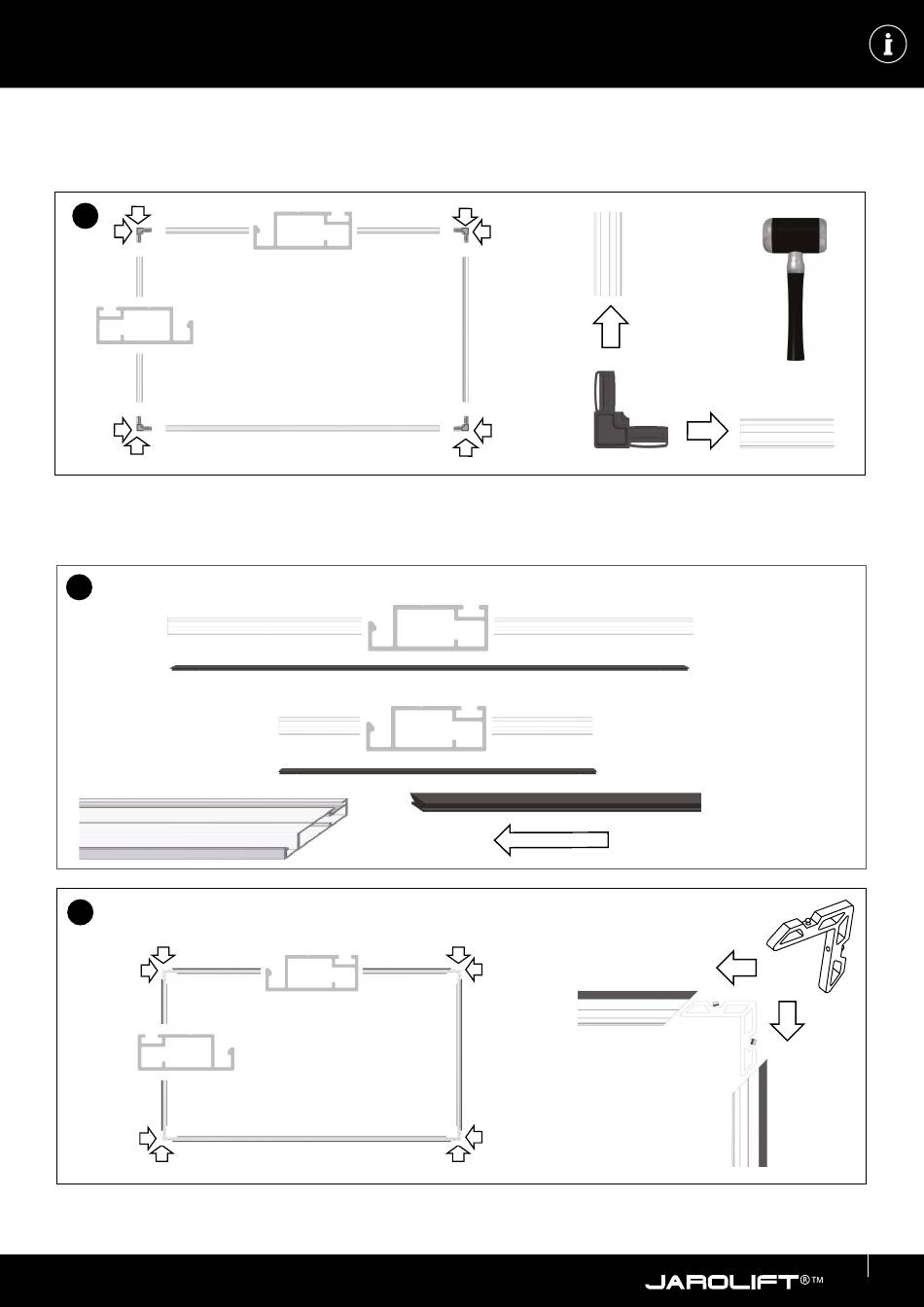

Montage A – Rahmenverbindung mittels PVC-Eckverbinder
Assembly A - frame connection using PVC corner connector / Montage A - connexion du cadre à l'aide d'un connecteur d'angle en PVC / Montaje A - conexión de marco con conector de esquina de PVC / Montaggio A - collegamento del telaio
mediante connettori angolari in PVC / Montage A - frameverbinding met PVC hoekverbinder / montaż A – wewnętrzny typ narożnika (narożnik PVC) / Montaj A - PVC köşe konnektörü kullanarak çerçeve bağlantısı
1
2 x
Montage B – Rahmenverbindung mittels Gehrungsschnitt
Assembly B - frame connection using mitre cut / Montage B - connexion du cadre à l'aide d'une coupe d'onglet / Montaje B - conexión de marco con corte a inglet / Montaggio B - Collegamento del telaio mediante taglio obliquo / Montage B -
frameverbinding met verstek gesneden / montaż B – zewnętrzny typ narożnika / Montaj B - gönye kesme kullanarak çerçeve bağlantısı
1a
optional
2 x
1b
2 x
ASSEMBLY / MONTAGE / MONTAJE / ASSEMBLAGGIO / MONTAGE / MONTAŻ / MONTAJ
2 x
2 x
2 x
2 x
2 x
MONTAGE
4 x
4 x
5
