Inhaltszusammenfassung für Pyle SA2600 III
- Seite 1 Bedienungsanleitung SA2600 III , QA4400 III...
-
Seite 2: Inhaltsverzeichnis
Reparaturservice Herzlichen Glückwunsch zum Kauf eines Car-Audio-Verstärkers von PYLE. Verstärker aus der SA-/QA-Serie gehorchen höchsten Qualitätsstandards und schenken Ihnen dauerhaften Hörgenuss. In allen Verstärkern der SA-/QA-Serie kommen bis zu 8 geregelte MOSFET-Spannungs- versorgungen zum Einsatz, die durch extrem kurze Schaltzeiten für unverzerrte Aus- gangsleistung sorgen. -
Seite 3: Leistungsmerkmale
SA2600 III/QA4400 III LEISTUNGSMERKMALE Hoch wärmeleitfähiger Kühlkörper aus Aluminiumlegierung Class-A/B-Betrieb Rot hinterleuchtetes PYLE-Logo auf der Gehäuseoberseite Stufenlos einstellbare Bass-Übernahmefrequenzen Stufenlos einstellbare Hochton-Übernahmefrequenzen Stufenlos einstellbarer Bassregler Stufenlos einstellbare Eingangsempfindlichkeit vergoldete Cinch-Buchsen Elektronischer Schaltkreis zum Fernaus- und -einschalten Pulsbreitenmodulierte Spannungsversorgung mit MOSFET-Transistoren Stabiler Stereobetrieb an 2-Ω-Last... -
Seite 4: Bedienelemente - 2-Kanal-Endstufe
BEDIENELEMENTE – SA2600 III 2-KANAL-ENDSTUFE 0 Status-LED für Schutzschaltung: und wieder einschalten. Hat sich der Ver- Die elektronische Schutzschaltung ver- stärker wegen eines übersteuerten Ein- hindert, dass der Verstärker in Betrieb gangs oder eines Kurzschlusses abge- geht, sofern sie feststellt, dass der Ein- schaltet, stellen Sie sicher, dass diese gang übersteuert ist, ein Kurzschluss an... -
Seite 5: Bedienelemente - 4-Kanal-Endstufe

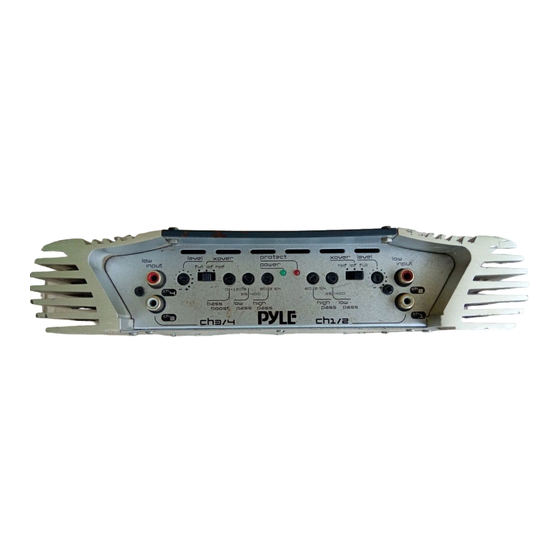

SA2600 III/QA4400 III BEDIENELEMENTE – QA4400 III 4-KANAL-ENDSTUFE 6 5 4 3 2 3 5 6 4 Bassanhebung: Mit diesem Regler Bass-Chassis (Subwoofer, >16 cm Ein- können Sie die Tiefbassfrequenzen um baudurchmesser) sollte dagegen in der bis zu +12 dB verstärken. Bitte beachten Stellung LPF (Tiefpassfilter) betrieben Sie, dass Sie bei übermäßigem Einsatz... -
Seite 6: Vorsichtsmassnahmen
Kurzschluss verursachen können. Müssen Sie die Sicherung Ihrer Endstufe austauschen, bauen Sie nur eine vom absolut gleichen Typ ein. STROMVERSORGUNG Gilt für alle Modelle Steuerleitung +12 V +12 V Gleichstrom Systemeinheit Kfz Batterie Kfz-Chassis 96. 8 (Masse) PYLE MOSFET Amps... -
Seite 7: Stereo-Eingänge Verkabeln
SA2600 III/QA4400 III STEREO-EINGÄNGE VERKABELN SA2600 III Niedrigpegel-Eingänge (Line-In/Cinch) Systemeinheit Zum rechten Eingang Zum linken Eingang 96. 8 Niedrigpegel-Verkabelung mit zwei Endstufen (Line-In/Cinch) Zur zweiten Endstufe Systemeinheit Zum linken Eingang Y-Adapter Y-Adapter 96. 8 Zum rechten Eingang Bedienungsanleitung... -
Seite 8: Line-Out-Anschlüsse Einer Stereo-Quelle Verkabeln
2/4-KANAL-VERKABELUNG QA4400 III Line-Out-Anschlüsse einer Stereo-Quelle verkabeln Y-Adapter Y-Adapter (Zwei-Kanal-Line-Ausgang) Systemeinheit 96. 8 PYLE MOSFET Amps... -
Seite 9: Line-Out-Anschlüsse Einer 4-Kanal-Quelle Verkabeln
SA2600 III/QA4400 III 2/4-Kanal-Verkabelung QA4400 III Line-Out-Anschlüsse einer 4-Kanal-Quelle verkabeln (Vier-Kanal-Line-Ausgang) 96. 8 Systemeinheit Bedienungsanleitung... -
Seite 10: Audio-Eingänge Für Den Brückenbetrieb Verkabeln
AUDIO-EINGÄNGE FÜR DEN SA2600 III BRÜCKENBETRIEB VERKABELN Zur zweiten Endstufe Systemeinheit Zum linken Eingang Y-Adapter Y-Adapter 96. 8 Zum rechten Eingang QA4400 III Y-Adapter Y-Adapter (Zwei-Kanal-Line-Ausgang) Systemeinheit 96. 8 PYLE MOSFET Amps... -
Seite 11: Lautsprecherverbindungen
SA2600 III/QA4400 III LAUTSPRECHERVERBINDUNGEN SA2600 III Standard-Stereo-Verkabelung Rechter Linker Lautsprecher Lautsprecher QA4400 III Standard 4-Kanal-Verkabelung Kanal 4, rechter Kanal 1, linker Kanal 3, linker Kanal 2, rechter Lautsprecher Lautsprecher Lautsprecher Lautsprecher Bedienungsanleitung... -
Seite 12: Gebrückter Mono-Betrieb
GEBRÜCKTER MONO-BETRIEB SA2600 III Lautsprecher ACHTUNG! Die Mindestimpedanz der angeschlossenen Lautsprecherchassis darf 4 Ω nicht unter- schreiten. QA4400 III Kanal 1/2 Kanal 3/4 Lautsprecher Lautsprecher ACHTUNG! Die Mindestimpedanz der ange- schlossenen Lautsprecherchassis darf 4 Ω nicht unterschreiten. PYLE MOSFET Amps... -
Seite 13: Kombi-Betrieb: Stereo Front-Lautsprecher/Mono-Subwoofer
SA2600 III/QA4400 III KOMBI-BETRIEB: STEREO FRONT- QA4400 III LAUTSPRECHER/MONO-SUBWOOFER Kanal 1, linker Mono- Kanal 2, rechter Lautsprecher Subwoofer Lautsprecher ACHTUNG! Die Mindestimpedanz der an Kanal 3 und 4 angeschlossenen Lautsprecherchassis darf 4 Ω nicht unterschreiten. FEHLERBESEITIGUNG Bevor Sie im Störungsfall das Gerät ausbauen, sehen Sie sich bitte die folgende Liste an und gehen Sie die einzelnen Punkte Schritt für Schritt durch. -
Seite 14: Nebengeräusche Im Ton
Überprüfen Sie die Einstellungen der Übergangsfrequenzen 2 3 5 korrekt sind. Suchen Sie nach Kurzschlüssen in der Lautsprecherverkabelung. Sollten die hier aufgeführten Hinweise das Problem nicht beheben, wenden Sie sich bitte an Ihren Fachhändler – er wird Ihnen gerne helfen. PYLE MOSFET Amps... -
Seite 15: Reparaturservice
SA2600 III/QA4400 III REPARATURSERVICE Sollte ihr Produkt einmal eine Reparatur benötigen, kontaktieren Sie bitte direkt Ihren Fachhändler, bei dem Sie das Gerät erworben haben. Bedienungsanleitung... - Seite 16 Audio Design GmbH Am Breilingsweg 3 D–76709 Kronau Telefon 07253/9465-0 Telefax 07253/9465-10 Web: http://www.audiodesign.de...
