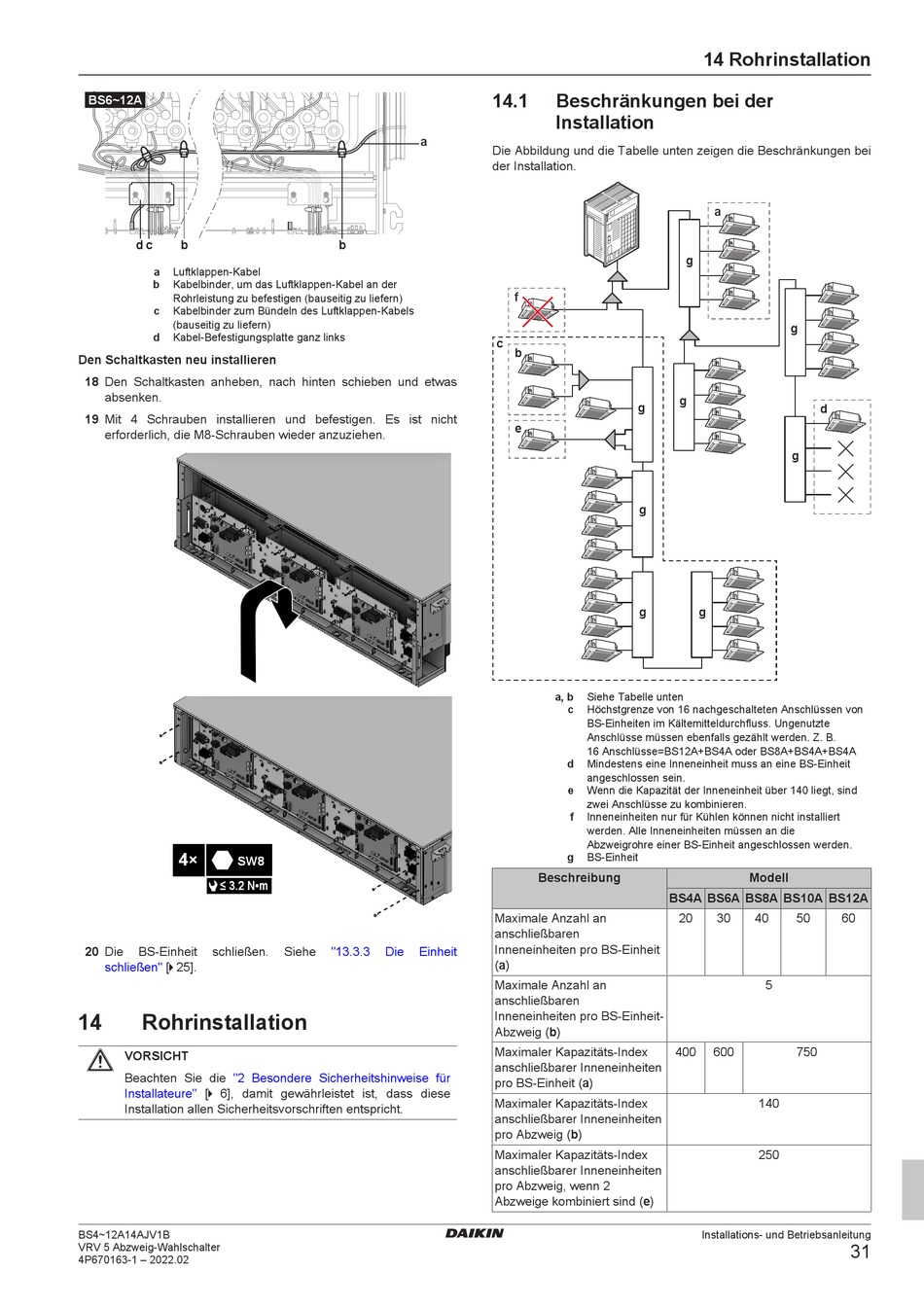

BS6~12A
d c b
a Luftklappen-Kabel
b Kabelbinder, um das Luftklappen-Kabel an der
Rohrleistung zu befestigen (bauseitig zu liefern)
c Kabelbinder zum Bündeln des Luftklappen-Kabels
(bauseitig zu liefern)
d Kabel-Befestigungsplatte ganz links
Den Schaltkasten neu installieren
18 Den Schaltkasten anheben, nach hinten schieben und etwas
absenken.
19 Mit 4 Schrauben installieren und befestigen. Es ist nicht
erforderlich, die M8-Schrauben wieder anzuziehen.
4×
SW8
≤ 3.2 N•m
20 Die BS-Einheit schließen.
schließen" [ 4 25].
14

Rohrinstallation

VORSICHT
Beachten Sie die "2 Besondere Sicherheitshinweise für
Installateure" [ 4 6], damit gewährleistet ist, dass diese
Installation allen Sicherheitsvorschriften entspricht.
BS4~12A14AJV1B
VRV 5 Abzweig-Wahlschalter
4P670163-1 – 2022.02
a
b
Siehe "13.3.3 Die Einheit
14.1 Beschränkungen bei der
Installation
Die Abbildung und die Tabelle unten zeigen die Beschränkungen bei
der Installation.
f
c
b
g
e
g
g g
a, b Siehe Tabelle unten
c Höchstgrenze von 16 nachgeschalteten Anschlüssen von
BS-Einheiten im Kältemitteldurchfluss. Ungenutzte
Anschlüsse müssen ebenfalls gezählt werden. Z. B.
16 Anschlüsse=BS12A+BS4A oder BS8A+BS4A+BS4A
d Mindestens eine Inneneinheit muss an eine BS-Einheit
angeschlossen sein.
e Wenn die Kapazität der Inneneinheit über 140 liegt, sind
zwei Anschlüsse zu kombinieren.
f Inneneinheiten nur für Kühlen können nicht installiert
werden. Alle Inneneinheiten müssen an die
Abzweigrohre einer BS-Einheit angeschlossen werden.
g BS-Einheit
Beschreibung
Maximale Anzahl an
anschließbaren
Inneneinheiten pro BS-Einheit
(a)
Maximale Anzahl an
anschließbaren
Inneneinheiten pro BS-Einheit-
Abzweig (b)
Maximaler Kapazitäts-Index
anschließbarer Inneneinheiten
pro BS-Einheit (a)
Maximaler Kapazitäts-Index
anschließbarer Inneneinheiten
pro Abzweig (b)
Maximaler Kapazitäts-Index
anschließbarer Inneneinheiten
pro Abzweig, wenn 2
Abzweige kombiniert sind (e)
14 Rohrinstallation
a
g
g
g
d
g
g
Modell
BS4A BS6A BS8A BS10A BS12A
20 30 40 50 60
5
400 600 750
140
250
Installations- und Betriebsanleitung
31
