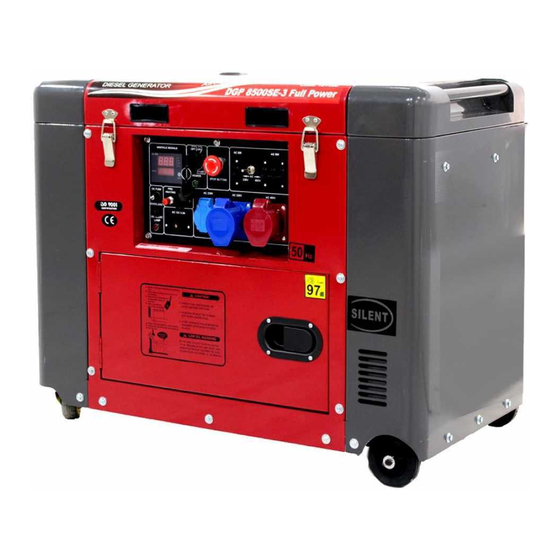

Geotech PRO-Serie Bedienungsanleitung

Luftgekühlter diesel-stromerzeuger
Vorschau ausblenden Andere Handbücher für PRO-Serie:
Inhaltsverzeichnis

Quicklinks

BEDIENUNGSANLEITUNG
LUFTGEKÜHLTER
DIESEL-STROMERZEUGER
MODELL:
DGP 8500 SE
DGP 8500 SE-3
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Geotech PRO-Serie

Inhaltszusammenfassung für Geotech PRO-Serie

  • Seite 1 BEDIENUNGSANLEITUNG LUFTGEKÜHLTER DIESEL-STROMERZEUGER MODELL: DGP 8500 SE DGP 8500 SE-3...
  • Seite 2 Vorwort Danke dass Sie sich für unser Produkt entschieden haben. Dieses Handbuch ist nur eine Anleitung, die Ihnen helfen soll und ist kein umfassendes Handbuch für die Wartung und Reparatur des Stromerzeugers. Die Maschine, die Sie erworben haben, ist in der Tat ein sehr schwieriges Gerät. Wir empfehlen Sie, sich an Ihren Händler wenden, wenn Sie Probleme oder Bedenken über die Erfahrungen mit der Anwendung der Maschine oder zum Management des gleichen haben.

  • Seite 3: Inhaltsverzeichnis

    INHALTSÜBERSICHT Allgemeine Informationen Kapitel 1 Technische Daten 1-1 Daten und technischen Spezifikationen 1-2 Basisparameter Kapitel 2 Das Verwenden des Diesel-Stromerzeugers 2.1 Allgemeine Schutzmaßnahmen während des Anlassens des Stromerzeugers 2-2 Vorbereitungen vor den folgenden Arbeiten 2-3 Vorprüfung des Dieselmotors 2-4 Starten Sie den Stromerzeuger 2-5 Das Anlassen des Stromerzeugers 2-6 Der einwandfreie Betrieb des Stromerzeugers Das Laden (2-7) - (2-8) den Stromerzeuger stoppen...

  • Seite 4: Allgemeine Informationen

    1. Allgemeine Informationen 2. Allgemeine Informationen 3. Allgemeine Informationen 4. Allgemeine Informationen...

  • Seite 5: Daten Und Technischen Spezifikationen

    KAPITEL 1. DATEN UND TECHNISCHE SPEZIFIKATIONEN 1-1 Daten und technische Spezifikationen Modell DG3500SE DG4500SE DG5500SE DG6500SE DG6500SE-N DG7500SE DGP8500SE Art. Frequenz (Hz) Max. Leistung (kw) Max. Nennleistung (kw) 120,220,2301,20 / 240,220 / 380 Nennspannung AC (V) Leistungsfaktor (cosφ) DC (V) Ausgang 12V / 8.3A Leistung EINPHASIG - DREIPHASIG...
  • Seite 6 Strommessgerät Optional Optional Optional Optional Optional Optional Optional NOTSTROMAUTO Optional Optional Optional Optional Optional Optional Optional MATIK ATS Fernbedienung Optional Optional Optional Optional Optional Optional Optional Schweißen Modell DG2500 (E) DG3000 (E) DG4000 (E) DG5000 (E) DG6000 (E) DG7000 (E) DGP8000 (E) Art.

  • Seite 7: Abmessungen Der Maschine

    Strommessgerät Optional Optional Optional Optional Optional Optional Optional NOTSTROMAUTO Optional Optional Optional Optional Optional Optional Optional MATIK ATS Fernbedienung Optional Optional Optional Optional Optional Optional Optional Schweißen 1-2 Grundparameter 1-2.1 Nach den festgelegten Bedingungen wird der Stromerzeuger entsprechenden Strom versorgen. angezeigt: Tabelle 1.Der Stromerzeuger wird festgelegten Strom versorgen, nach folgenden Bedingungen: Meeresspiegel...

  • Seite 8: Kapitel 2 - Verwendung Des Stromerzeugers

    Kapitel 2 - Verwendung des Stromerzeugers 2-1 Allgemeine Sicherheitspunkte während der Verwendung des Stromerzeugers: Für den sicheren Betrieb dieses Stromerzeugers folgen Sie sorgfältig die Anweisungen in diesem Handbuch. Ansonsten könnten Risiken während des Gebrauchs auftreten 2-1,1 Brandverhütung Der zu verwendende Kraftstoff ist gewöhnlicher Dieselkraftstoff. Nicht Kerosin, Benzin oder andere Brennstoffe außer Diesel verwenden.
  • Seite 9 2-1,3 Prävention vor versehentlichen Verbrennungen Berühren Sie niemals den Schalldämpfer und seine Abdeckung, wenn der Dieselmotor in Betrieb ist. Berühren Sie niemals den Schalldämpfer oder seine Abdeckung, wenn der Motor soeben ausgeschaltet wurde, weil er heiß für eine lange Zeit bleiben wird. 2-1,4 Stromschlag und Kurzschluss Der Stromerzeuger darf nicht berührt werden, wenn er nass ist.
  • Seite 10 2-1,5 Andere Sicherheitspunkte. Bevor Sie den Stromerzeuger verwenden, müssen alle Betreiber die richtige Ausbildung haben, wie das System zu sperren, wenn es jeden Unfall passieren sollte. Jeder von ihnen muss mit den Bedienelementen oder Schaltern vor dem Betrieb des Stromerzeugers vertraut sein. Während der Anwendung tragen Sie entsprechende Kleidung mit Sicherheitsschuhe.
  • Seite 11 Gaspedal Stop Anmerkung: Rauchen Sie nicht beim Tanken. Achten Sie nicht auf Funken in der Nähe von Kraftstoff und den Tank nicht überfüllen. Zum Ausgehen des Kraftstoffes die Kappe festziehen. 2-2,2 Füllen Sie den Öltank Stellen Sie den Stromerzeuger auf einer flachen Oberfläche auf. Mit Schmieröl füllen. Überprüfen Sie das Niveau mit dem Peilstab.
  • Seite 12 Etwa einen Monat oder 20 Alle 3 Monate oder 1000 Stunden Stunden Ölwechselabstände Auch wenn es eine Warnung gibt, dass das Ölniveau niedrig ist, überprüfen Sie die Menge an Öl im Motor. Wenn das Niveau niedrig ist, füllen Sie den Motor wieder aus, vor des Anlassens. Wechseln Sie das Öl, wenn der Motor noch heiß...
  • Seite 13 (Hinweis: Nur ein paar Stromerzeuger für 2-2.3 Den Luftfilter prüfen Schweißer haben Elektroventile gebaut.) (1) Lösen Sie die Flügelmutter, entfernen Sie die Luftabdeckung und entfernen Sie den Luftfilter. Vor dem Einschalten des Stromerzeugers stellen Sie sicher, dass der Choke-Hebel ausgeschaltet ist. Flügelmutter Den Stromerzeuger mit dem eingeschalteten Luftschalter zu starten, kann gefährlich sein.
  • Seite 14 2-2,5 Kraftstoff und Öl wurden vor dem Versand 2-4 Den Stromerzeuger einschalten entfernt. Vor dem Start füllen Sie den Öltank und Kraftstofftank. 2-4,1 Manuelle Zündung. Starten Sie den Motor unter Verwendung der 2-3 Steuerung des Dieselmotors Verfahren unter: 2-3.1 Alarm für niedriges Öldruckniveau Der Dieselmotor hat einen Alarm für niedriges Öldruckniveau.
  • Seite 15 Anmerkung: 3. Drehen Sie den Start im Uhrzeigersinn. Wenn Sie den Motorstart zu lange zwingen, Der elektromagnetische Schalter ist jetzt kann Batterie schneller entladen. aktiviert, drehen Sie nun im Uhrzeigersinn in Während des Betriebs des Motors, lassen die "START"-Position. Sie den Schlüssel in die Position ON. 4.

  • Seite 16: Das Anlassen Des Stromerzeugers

    2-5 Das Anlassen des Stromerzeugers Dieses Verfahren ist für die L-Serie Modelle mit Seilzugstarter geeignet.
  • Seite 18 2-6 Vorgehen für die Inbetriebnahme 2-6,2 Bei laufendem Motor überprüfen Sie das folgende: 2-6.1 Arbeitsweise des Dieselmotors 1. Überprüfen Sie, ob es ungewöhnliche 1. Wärmen Sie den Motor 3 Minuten lang in der Geräusche gibt. Leerlaufposition vor. 2. Kontrollieren Ergebnis Leistung.
  • Seite 19 3. Wenn Sie Geräte mit dem Stromerzeuger verbinden, stellen Sie sicher, dass sie richtig angeschlossen sind. Verbinden Sie zuerst die größeren Lasten. Wenn alles funktioniert, dann können Sie auch kleinere Lasten anschließen. Wenn der Generator herausgeht, kann die Ursache auf eine Überlastung der Geräte an den Generator angeschlossen, durchzuführen sein.
  • Seite 20 Um die Kabel der Batterie zu entfernen, entfernen Sie zuerst die Kabel vom Motor. 2-8 Den Stromerzeuger abstellen 4. Wenn der Stromerzeuger mit einem elektrischen Anlasser ausgerüstet ist, den 1. Entfernen Sie Geräte vom Stromerzeuger. Schlüssel auf OFF drehen. 2. Drehen Sie den Bediengriff der Geschwindigkeit 5.

  • Seite 21: Kapitel 3 - Wartung

    KAPITEL 3 - WARTUNG Eine gute Wartung des Stromerzeugers, wird seine Lebensdauer verlängern. Überprüfen Sie alle Bestandteile des Stromerzeugers wie z.B. den Motor, die Steuertafel und den Rahmen. Für die Wartung folgen Sie die Bedienungsanleitung. Wenn Sie diese Handbücher benötigen, rufen Sie den Hersteller und Sie werden Ihnen eine Kopie schicken.
  • Seite 22 Kraftstoffablass (Im Bedarfsfall auswechseln) ● ● Stellen Sie die Luftöffnungen und Das erste Mal den Ausgang des Abgases ● Überprüfen Sie die Luftöffnungen und die Ausgabe des Abgases ● Wechseln Sie den Kolbenring Überprüfen Sie die Monatlich Elektrolytlösung des Akkumulators ●...
  • Seite 23 3-1,3 Wartung des Kraftstofffilters 3-1.1 Motoröl wechseln (alle Betriebsstunden). Halten Sie das Öl bedeckt und in 1. Der Kraftstofffilter muss häufig gereinigt gutem Zustand. Entfernen Sie die Öleinfüllschraube, werden So werden Sie einen leistungsfähigen wenn der Motor noch warm ist. Achten Sie auf heißen Motor haben.
  • Seite 24 3-2 Verstauen für einen langen Zeitraum Wenn Ihr Stromerzeuger für eine längere Zeit ungenutzt bleibt, folgen Sie den nachstehenden Anweisungen. 1. Starten Sie den Motor für drei Minuten, dann schalten Sie ihn aus. 2. Wenn der Motor noch warm ist, wechseln Sie das Motoröl bis zur richtigen Abstufung. 3.

  • Seite 25: Verfahren Zur Fehlerbehebung

    Kapitel 4 Problemlösung 4-1 Verfahren zur Fehlerbehebung Störgründe Lösung Es gibt nicht genug Treibstoff Fügen Sie mehr Kraftstoff Der Brennstoffhahn ist nicht auf OPEN Drehen Sie den Hahn auf OPEN, Die Hochdruckpumpe und die Düse versorgen keinen Entfernen Sie die Düse und stellen Kraftstoff oder nicht genug Kraftstoff.

  • Seite 26: Kapitel 5 Liste Der Komponenten

    KAPITEL 5 Liste der Komponenten...

  • Seite 27: Explosionszeichnung

    Explosionszeichnung...
  • Seite 29 Liste der elektrischen Bauteile Zylinderkopf des Stromerzeugers...
  • Seite 31 Bauteile des Versorgungssystems...
  • Seite 32 Auspuff Motor...
  • Seite 33 2500 5000 6000SE...
