Wouxun KG-UV8D Bedienungsanleitung

Wouxun KG-UV8D Bedienungsanleitung

2 m/70 cm-duoband-handfunkgerät
Vorschau ausblenden
  • Inhalt
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

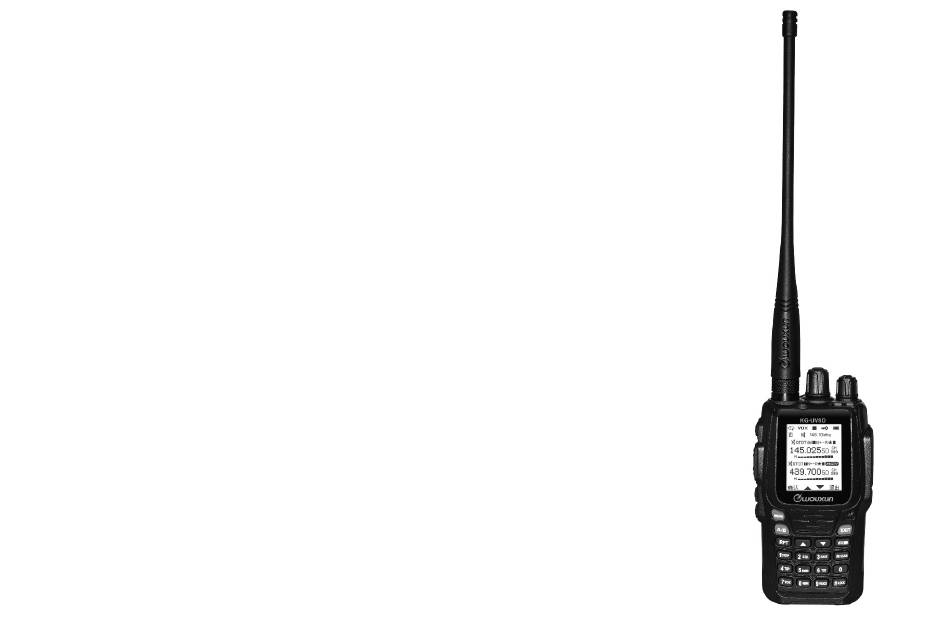

KG-UV8D
2 m/70 cm-Duoband-
Handfunkgerä t
Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Wouxun KG-UV8D

Inhaltszusammenfassung für Wouxun KG-UV8D

  • Seite 1 KG-UV8D 2 m/70 cm-Duoband- Handfunkgerä t Bedienungsanleitung...
  • Seite 3 Wir sind sicher, dass Sie mit der hohen Qualität des Geräts und seinen vielfältigen Funktionen, die auf Ihre Kommunikations - bedürfnisse abgestimmt sind, zufrieden sein werden. LESEN SIE DIESE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH, BEVOR SIE DIESES -HAND - FUNKGERÄT IN BETRIEB NEHMEN. Diese Bedienungsanleitung ist nur für das KG-UV8D verwendbar.

  • Seite 4: Ce-Erklärung

    Vorsicht: Hochfrequente Strahlung Wie alle Handfunkgeräte und Mobiltelefone strahlt auch dieses Handfunkgerät hochfrequente Energie ab. Die für die Europäische Union geltenden Grenzwerte werden eingehalten. CE-Erklärung Der Importeur versichert, dass dieses Handfunkgerät den Anforderungen der Direktive 1999/5/EC entspricht.

  • Seite 5: Funkgerät Erfüllt Folgende Standards In Bezug Auf Hochfrequente Strahlung

    Professionelles FM-Handfunkgerät Funkgerät erfüllt folgende Standards in Bezug auf hochfrequente Strahlung: • United States Federal Communications Commission, Code of Federal Regulations; 47CFR part 2 sub-part J • American National Standards Institute (ANSI)/Institute of Electrical and Electronic Engineers (IEEE) C95. 1-1992 •...

  • Seite 6: Spezifiziertes Zubehör

    Antenne & Akku • Wenn Sie die Antenne verlieren oder sie kaputt gegangen ist, muss man unbedingt ein Original- Ersatzteil verwenden. Bei Benutzung anderer Antennen kann das Handfunkgerät Schaden nehmen. • Setzen Sie unbedingt einen Original-Akku als Ersatz ein, wenn Sie sich einen neuen Akku beschaffen müssen.

  • Seite 7: Inhaltsverzeichnis

    Inhaltsverzeichnis Auspacken und überprüfen Professionelles FM-Handfunkgerät ....................Mitgeliefertes Zubehör ......................1 Installation vor der Benutzung ..................Es geht los 3–8 ..........................Hauptmerkmale ........................3–4 Technische Daten ........................5 Beschreibung des Handfunkgeräts.................... 6 Beschreibung der Funktionen 9–12 ..................Betrieb in anderen Modi ......................9 Grundlegende Bedienung ....................
  • Seite 8 Inhaltsverzeichnis VOX einstellen (VOX) – MENÜ 7 ....................22 Bandbreite wählen (W/N) – MENÜ 8..................22 Sprachauswahl (VOICE) – MENÜ 9 ..................23 Sendezeit-Alarm einstellen (TOA) – MENÜ 10 ................ 23 Quittungston einstellen (BEEP) – MENÜ 11 ................24 Display-Sprache (LANGUAGE) – MENÜ 12 ................24 Busy Channel Lockout (BCL) –...
  • Seite 9 Professionelles FM-Handfunkgerät Ablagerichtung einstellen (SFT-D) – MENÜ 24 ..............33 Stoppuhr einschalten (SECOND) – MENÜ 25 ................33 Editieren von Kanalnamen (CHNAME) – MENÜ 26 ..............34 Kanäle programmieren (MEM-CH) – MENÜ 27 ..............35–36 Kanäle löschen (DEL-CH) – MENÜ 28 ..................36 CTCSS-Scan (SC-CTC) –...
  • Seite 10 Inhaltsverzeichnis Tonruf-Frequenz (ALERT) – MENÜ 41 ..................44 Caller-ID-Sendeverzögerung (PTT-DLY) – MENÜ 42 .............. 44 Caller-ID-Sendemodus (PTT-ID) – MENÜ 43 ................45 Klingelzeit (RING) – MENÜ 44 ....................45 Einstellung der Scan-Gruppe A (SCG-A) – MENÜ 45 .............. 45 Einstellung der Scan-Gruppe B (SCG-B) – MENÜ 46 .............. 46 Repeater-Ton-Einstellung (RPT-TONE) –...

  • Seite 11: Auspacken Und Überprüfen

    Auspacken und überprüfen Professionelles FM-Handfunkgerät Packen Sie das Handfunkgerät vorsichtig aus. Bevor Sie die Verpackung entsorgen, sollten Sie prüfen, ob das Zubehör vollständig ist. Falls etwas fehlt, kontaktieren Sie bitte unverzüglich Ihren -Händler. Mitgeliefertes Zubehör KG-UV8D Handfunkgerät Antenne Li-Ionen-Akkupack Intelligentes Ladegerät Gürtelclip...

  • Seite 12: Installation Vor Der Benutzung

    Installation vor der Benutzung Akkupack anbringen und abnehmen Der Akkupack ist ab Werk nicht voll geladen. Er muss daher zunächst vollständig geladen werden. HINWEISE » Anschlüsse des Akkupacks nicht kurzschließen und den Akkupack nicht ins Feuer werfen. » Akkupack niemals öffnen. 1.

  • Seite 13: Es Geht Los

    Es geht los Hauptmerkmale Professionelles FM-Handfunkgerät 1. Duplex-Repeater (VHF nach UHF oder UHF nach VHF; Nutzung in Deutschland nicht zugelassen) 2. Duplex-Betrieb (TX auf einem Band und RX gleichzeitig auf einem anderen) 3. Dual-Empfang (RX gleichzeitig auf dem gleichen oder unterschiedlichen Bändern) 4.
  • Seite 14 Es geht los 14. DTMF-Coder und -Decoder 15. Anrufe: alle, Gruppe und selektive 16. SOS-Funktion 17. Prioritäts-Scan-Funktion 18. Fernalarm 19. Umschaltbare Bandbreite (25 kHz/12,5 kHz) 20. Sprachsyntheiszer: Englisch/Chinesisch 21. Display-Sprache umschaltbar (Englisch/Chinesisch) 22. Helles Blinklicht 23. Tonruf-Frequenz: 2100 Hz/1750 Hz/1000 Hz/1450 Hz (zur Aktivierung von Repeatern) 24.

  • Seite 15: Technische Daten

    Technische Daten Professionelles FM-Handfunkgerät Allgemein Empfänger Wide Narrow 144–146 MHz und 430–440 MHz Nachbarkanalselektion < 70 dB < 60 dB bei anderen Länderversionen auch: Intermodulation < 65 dB < 60 dB 136–174 MHz und 400–470 MHz Frequenzbereiche Nebenempfangsdämpfung < 70 dB <...

  • Seite 16: Beschreibung Des Handfunkgeräts

    Es geht los Beschreibung des Handfunkgeräts LC-Display Im Display werden je nach gewähltem Betriebszustand die verschiedenen Informationen angezeigt. Die nachfolgende Abbildung dient zur Erläuterung der einzelnen Symbole bzw. Zeichen. Batteriespar-Modus Tastenverriegelung Crossband-Repeater Akku-Ladezustand Zweitfunktion aktiviert FM-Rundfunkfrequenz Hauptband-Anzeige CTCSS Revers-Frequenz Kanalnummer Hohe Sendeleistung Ablagerichtung (positiv) Stummschaltung...
  • Seite 17 Professionelles FM-Handfunkgerät Lampe Drehknopf Antenne Ein/Ausschalter mit Lautstärkeregler Empfangs-LED (grün) Sende-LED (rot) KG-UV8D LC-Display Mikrofon Menü-Taste Exit-Taste A/B-Umschalttaste für die Hauptfrequenz VFO-/Kanalmodus-Taste kurz drücken: Single/Dual-Display-Modus Revers-Frequenz-/Scan-Taste lang drücken: Repeater aktivieren/deakt. Verriegelungs-/Stoppuhr-Taste Zifferntasten Up/Down-Tasten...
  • Seite 18 Es geht los PF1-Taste: Selektivanruf/Subfrequenz- Sende-Taste Buchsen für PTT-Taste (Push-To-Talk) Lautsprecher und Mikrofon PF2-Taste: Monitor (lange drücken) Blinklicht (kurz drücken) PF3-Taste: Scan/Tastenbeleuchtung/ Fernalarm/SOS/FM-Radio...

  • Seite 19: Beschreibung Der Funktionen

    Beschreibung der Funktionen Betrieb in anderen Modi Professionelles FM-Handfunkgerät a. Normalerweise wird das Handfunkgerät als gewöhnlicher Transceiver genutzt. b. Alternativ ist direktionaler Crossband-Repeater-Betrieb oder 2-Weg-Crossband-Repeater-Betrieb möglich, was jedoch in Deutschland nicht zugelassen ist. HINWEIS: Die verschiedenen Modi lassen sich durch Drücken der -Taste wählen.

  • Seite 20: Revers-Frequenz-Funktion 7

    Beschreibung der Funktionen DTMF-Coder Das Handfunkgerät verfügt über einen DTMF-Coder, wobei die einzelnen DTMF-Zeichen durch Drü- cken der nebenstehend gezeigten Zifferntasten gesendet werden: Revers-Frequenz-Funktion Bei der Revers-Frequenz-Funktion werden Sende- und Empfangsfrequenz vertauscht und auch die CTCSS- bzw. DCS-Einstellungen. Benutzung der Revers-Frequenz-Funktion: Im Stand-by lange drücken, um die Funktion einzuschalten;...

  • Seite 21: Cloning-Funktion

    Professionelles FM-Handfunkgerät Umschaltschema der Betriebsarten: MR (Kanalnummer- MR (Frequenz- und Kanal- MR (Kanalnamen- Anzeige nummer-Anzeige Anzeige) Wenn die Umschaltung passwortgeschützt ist, drücken, worauf das Display anzeigt. Das Passwort eingeben und drücken. Bei falscher Passworteingabe lässt sich die Betriebsart nicht umschalten. Das Passwort lässt sich mit der von der -Website herunterladbaren Pro- grammiersoftware programmieren.

  • Seite 22: Nutzung Des Intelligenten Ladegeräts

    Beschreibung der Funktionen Nutzung des intelligenten Ladegeräts Wenn der Akkupack weitgehend entladen ist, wird der Sprachsynthesizer aktiviert und es ist alle 5 Sek. ein Piepton hörbar. 1. Netzstecker des Ladegeräts in die Netzsteckdose (90 bis 240 V) stecken. Die orangefarbene LED leuchtet kurz auf und zeigt an, dass das Ladegerät betriebsbereit ist.

  • Seite 23: Direktzugriff Auf Die Menüs

    Direktzugriff auf die Menüs Professionelles FM-Handfunkgerät Menü-Nr. Tasten- Anzeige Wahl der Erläuterung Einstel- Rückkehr betätigung Einstellung der wählbaren lung zum Stand-by Funktion für den Zugriff Einstellungen speichern Seite oder MAIN 7 Schrittweiten wählbar: 1 Einstellung der 5 kHz/6,25 kHz/10 kHz/12,5 kHz/ Frequenzschrittweite Parameter wählen 25 kHz/50 kHz/100 kHz...
  • Seite 24 Direktzugriff auf die Menüs oder MAIN CHINESE: chinesisch 9 Sprachauswahl ENGLISH: englisch Parameter wählen OFF: Ansage ausgeschaltet 10 Sendezeit- oder MAIN ON: TOA eingeschaltet Alarm Parameter wählen OFF: TOA ausgeschaltet 11 Quittungs- oder MAIN ON: Quittungston eingeschaltet Parameter wählen OFF: Quittungston ausgeschaltet 12 Display- oder MAIN...
  • Seite 25 Professionelles FM-Handfunkgerät SCAN: Scan starten LAMP: Lampe einschalten oder 20 Funktionen MAIN TeleAlarm: Fernalarm SOS-CH: SOS-Funktion der PF3- Parameter wählen RADIO: FM-Radio einschalten Taste Disable: Taste funktionslos Das Handfunkgerät kann in 2 Betriebsarten benutzt werden: 1. Frequenzmodus (FREQ) 21 Betriebsmodi MAIN oder 2.
  • Seite 26 Direktzugriff auf die Menüs 28 Speicher- oder MAIN 999 Kanäle wählbar kanäle Parameter wählen löschen oder MAIN Beim Empfang zum Start des 29 CTCSS- CTCSS-Scans MENU-Taste drücken. Parameter wählen Scan 30 DCS- oder MAIN Beim Empfang zum Start des DCS-Scans MENU-Taste drücken. Scan Parameter wählen 31 Stumm-...
  • Seite 27 Professionelles FM-Handfunkgerät oder ON: Lautsprecher ist in Funktion, 38 Repeater- MAIN wenn das Funkgerät als Parameter wählen Lautsprecher Repeater arbeitet OFF: Lautsprecher funktionslos 39 Repeater- oder ON: PTT zum Senden nutzbar, MAIN wenn das Funkgerät als Parameter wählen Repeater arbeitet OFF: PTT funktionslos 40 Scan oder...
  • Seite 28 Direktzugriff auf die Menüs 47 Repeater- oder MAIN ON: eingeschaltet Ton- Parameter wählen OFF: ausgeschaltet Einstellung 48 Scan- oder ALL: als RX/TX-CTCSS/DCS MAIN DEC: nur als RX-CTCSS/DCS Ergebnis- Parameter wählen ENC: nur als TX-CTCSS/DCS Nutzung OFF: Stummschaltung aus Subfrequenz-Lautstärke beim Senden auf der Hauptfrequenz aus 49 Stummschalt- oder...

  • Seite 29: Bedienung

    Bedienung Frequenzschrittweite einstellen (STEP) – MENÜ 1 Professionelles FM-Handfunkgerät MAIN Im Stand-by drücken, worauf das Display anzeigt. drücken, um die Einstellung im Menü vornehmen zu können, drücken, um die ge- wünschte Frequenzschrittweite zu wählen, danach mit speichern und mit zum Stand-by zu- rückkehren.

  • Seite 30: Stromsparmodus Einstellen (Save) - Menü 3

    Bedienung HINWEIS » Zehn (0 bis 9) verschiedene Pegel sind einstellbar: bei 0 ist die Rauschsperre immer geöffnet und zwischen 1 und 9 ist ein immer stärkeres Empfangssignal erforderlich, um die Rauschsperre zu öffnen. Stromsparmodus einstellen (SAVE) – MENÜ 3 Diese Funktion schaltet den Empfänger periodisch ab.

  • Seite 31: Roger-Piep Einstellen (Roger) - Menü 5

    Professionelles FM-Handfunkgerät HINWEIS » Die Sendeleistung des Handfunkgeräts kann umgeschaltet werden: VHF: HIGH = 5 W, LOW = 1 W; UHF: HIGH = 4 W, LOW = 1 W Roger-Piep einstellen (ROGER) – MENÜ 5 MAIN Im Stand-by drücken, worauf das Display anzeigt.

  • Seite 32: Vox Einstellen (Vox) - Menü

    Bedienung VOX einstellen (VOX) – MENÜ 7 MAIN Im Stand-by drücken, worauf das Display anzeigt. drücken, um die Einstellung im Menü vornehmen zu können. Mit die VOX-Empfind- lichkeit (1 bis 9) wählen, danach mit speichern und mit zum Stand-by zurückkehren. HINWEISE »...

  • Seite 33: Sendezeit-Alarm Einstellen (Toa) - Menü

    Sprachauswahl (VOICE) – MENÜ 9 Professionelles FM-Handfunkgerät MAIN Im Stand-by drücken, worauf das Display anzeigt. drücken, um die Einstellung im Menü vornehmen zu können. Mit ON oder OFF wählen, danach mit speichern und mit zum Stand-by zurückkehren. HINWEIS » Für den lautlosen Betrieb muss man im MENÜ 9 und MENÜ 11 die Einstellung „OFF“ wählen. Sendezeit-Alarm einstellen (TOA) –...

  • Seite 34: Quittungston Einstellen (Beep) - Menü

    Bedienung Quittungston einstellen (BEEP) – MENÜ 11 MAIN Im Stand-by drücken, worauf das Display anzeigt. drücken, um die Einstellung im Menü vornehmen zu können. Mit den Quittungston ein- oder ausschalten. Danach mit speichern und mit zum Stand-by zurückkehren. Display-Sprache (LANGUAGE) – MENÜ 12 MAIN Im Stand-by drücken, worauf das Display...

  • Seite 35: Empfangs-Ctcss Einstellen (R-Ctc) - Menü

    Scan-Modus wählen (SC-REV) – MENÜ 14 Professionelles FM-Handfunkgerät MAIN Im Stand-by drücken, worauf das Display anzeigt. drücken, um die Einstellung im Menü vornehmen zu können. Mit die gewünschte Ein- stellung vornehmen, danach mit speichern und mit zum Stand-by zurückkehren. Dieses Handfunkgerät verfügt über drei Scan-Modi: TO: Wenn ein Signal empfangen wird, stoppt der Suchlauf für 5 Sek.

  • Seite 36: Sende-Ctcss Einstellen (T-Ctc) - Menü

    Bedienung Sende-CTCSS einstellen (T-CTC) – MENÜ 16 MAIN Im Stand-by drücken, worauf das Display anzeigt. drücken, um die Einstellung im Menü vornehmen zu können. Mit die gewünschte CTCSS- Frequenz einstellen. Danach mit speichern und mit zum Stand-by zurückkehren. Insgesamt sind 50 CTCSS-Frequenzen zwischen 67,0 und 254,1 Hz wählbar. OFF: CTCSS ausgeschaltet. Empfangs-DCS einstellen (R-DCS) –...
  • Seite 37 Professionelles FM-Handfunkgerät CTCSS-Frequenzen 67,0 94,8 131,8 171,3 203,5 69,3 97,4 136,5 173,8 206,5 71,9 100,0 141,3 177,3 210,7 74,4 103,5 146,2 179,9 218,1 77,0 107,2 151,4 183,5 225,7 79,7 110,9 156,7 186,2 229,1 82,5 114,8 159,8 189,9 233,6 85,4 118,8 162,2 192,8 241,8...
  • Seite 38 Bedienung DCS-Codes (positive Codes) D261N D356N D023N D074N D165N D462N D627N D172N D263N D364N D025N D114N D464N D631N D174N D265N D365N D026N D115N D465N D632N D116N D205N D266N D371N D031N D466N D645N D122N D212N D271N D411N D503N D654N D032N D036N D125N D223N D274N...

  • Seite 39: Funktionen Der Pf-Taste

    Funktionen der PF-Taste 3 Professionelles FM-Handfunkgerät (SCAN/LAMP/SOS/TeleAlarm/Radio/Disable – PF3-KEY) – MENÜ 20 MAIN Im Stand-by drücken, worauf das Display anzeigt. drücken, um die Einstellung im Menü vornehmen zu können. Mit die gewünschte Funkti- on wählen. Danach mit speichern und mit zum Stand-by zurückkehren.
  • Seite 40 Bedienung TeleAlarm (Fernalarm): Im Stand-by seitliche PF-Taste 3 drücken, worauf ein Alarmton aus dem Laut - sprecher hörbar ist und das Handfunkgerät den ANI-ID-Code „110“ sendet. Zum Beenden des Fern - alarms die PTT-Taste drücken. RADIO (FM-Rundfunkempfänger): A. FM-Rundfunkempfänger einschalten: Im Stand-by seitliche PF-Taste 3 drücken, um den FM-Rund - MAIN funkempfänger einzuschalten.

  • Seite 41: Umschalten Der Betriebsmodi (Ch-Mdf) - Menü

    Umschalten der Betriebsmodi (CH-MDF) – MENÜ 21 Professionelles FM-Handfunkgerät MAIN Im Stand-by drücken, worauf das Display anzeigt. drücken, um die Einstellung im Menü vornehmen zu können. Mit die gewünschte Be- triebsart wählen. Danach mit speichern und mit zum Stand-by zurückkehren. Bei diesem Handfunkgerät sind zwei Betriebsarten wählbar: 1.

  • Seite 42: Beleuchtungs-Automatik Einschalten (Abr) - Menü

    Bedienung Beleuchtungs-Automatik einschalten (ABR) – MENÜ 22 MAIN Im Stand-by drücken, worauf das Display anzeigt. drücken, um die Einstellung im Menü vornehmen zu können. Mit die Einstellung für die Beleuchtungsfunktion wählen. Danach mit speichern und mit zum Stand-by zurückkehren. Wählbar sind: Always (immer eingeschaltet) 1S bis 20S: Dauer der automatischen Beleuchtung Ablagefrequenz einstellen (OFFSET) –...

  • Seite 43: Ablagerichtung Einstellen (Sft-D) - Menü

    Ablagerichtung einstellen (SFT-D) – MENÜ 24 Professionelles FM-Handfunkgerät MAIN Im Stand-by drücken, worauf das Display anzeigt. drücken, um die Einstellung im Menü vornehmen zu können. Mit die gewünschte Ab - lagerichtung wählen. Danach mit speichern und mit zum Stand-by zurückkehren. Für die Ablagerichtung sind drei Einstellungen wählbar: 1.

  • Seite 44: Editieren Von Kanalnamen (Chname) - Menü

    Bedienung Benutzung der Stoppuhr: Wenn die Funktion eingeschaltet ist, drücken, um die Stoppuhr zu starten. Beliebige Taste drücken, um sie anzuhalten. HINWEIS noch einmal drücken, um die Stoppuhr zurückzusetzen und neu zu starten. » Wenn die Stoppuhr angehalten wurde, kann man die Stoppuhrfunktion mit jeder Taste außer beenden.

  • Seite 45: Kanäle Programmieren (Mem-Ch) - Menü

    Kanäle programmieren (MEM-CH) – MENÜ 27 Professionelles FM-Handfunkgerät MAIN Im Stand-by drücken, worauf das Display anzeigt. drücken, um die Einstellung im Menü vornehmen zu können. Mit gewünschte Kanal- nummer wählen. Danach mit speichern. Eine Ansage ist hörbar. Mit zum Stand-by zurück - kehren.
  • Seite 46 Bedienung MAIN Im Stand-by drücken, um auf die Kanäle zuzugreifen. Im Display wird angezeigt. Gewünschte Kanalnummer über die Tastatur eingeben und zum Speichern drücken. HINWEIS » Wenn man einen Kanal wählt, der unprogrammiert ist, erscheint die Kanalnummer im Display blau. Bei pro- grammierten Kanälen wird die Kanalnummer mit dunkelroten Ziffern angezeigt.
  • Seite 47 CTCSS-Scan (SC-CTC) – MENÜ 29 Professionelles FM-Handfunkgerät Mit dieser Funktion lassen sich CTCSS-Frequenzen ermitteln, die von anderen Stationen gesendet werden. Falls die CTCSS-Frequenzen innerhalb einer Gruppe nicht zueinander passen, nutzt man diese Funktion, um das Problem zu beheben. MAIN Im Stand-by drücken, worauf das Display anzeigt.

  • Seite 48: Stummschaltung (Sp-Mute) - Menü

    Bedienung MAIN Im Stand-by drücken, worauf das Display anzeigt. drücken, worauf der DCS-Scan startet. HINWEISE » Wenn auf der aktuell eingestellten Frequenz bzw. dem Kanal kein Signal empfangen wird, lässt sich der DCS- Scan nicht starten. » Mit dem Wahlknopf bzw. den Tasten lässt sich die DCS-Suchlaufrichtung umkehren.

  • Seite 49: Caller-Id Editieren (Ani-Edit) - Menü

    Caller-ID senden (ANI-SW) – MENÜ 32 Professionelles FM-Handfunkgerät MAIN Im Frequenzmodus drücken, worauf das Display anzeigt. drücken, um die Einstellung im Menü vornehmen zu können. Mit die Funktion ein- oder ausschalten. Danach mit speichern und mit zum Stand-by zurückkehren. Caller-ID editieren (ANI-EDIT) – MENÜ 33 Der Caller-ID-Code des Handfunkgeräts besteht aus den Ziffern 0 bis 9, wobei die erste Stelle des Codes nicht 0 sein darf.
  • Seite 50 Bedienung Beispiel 2: Ändern des 3-stelligen ANI-ID-Codes auf „123“ MAIN Im Stand-by drücken, worauf das Display nun anzeigt. Nach dem Drücken von erscheint ein bereits eingegebener Caller-ID-Code und die erste Stelle blinkt. Falls noch kein Caller-ID-Code eingegeben wurde, erscheint „101“ im Display und die erste Stelle blinkt.

  • Seite 51: Automatische Tastenverriegelung Einschalten (Autolk) - Menü

    Automatische Tastenverriegelung einschalten (AUTOLK) – MENÜ 35 Professionelles FM-Handfunkgerät MAIN Im Stand-by drücken, worauf das Display anzeigt. drücken, um die Einstellung im Menü vornehmen zu können. Mit die Funktion ein- oder ausschalten. Danach mit speichern und mit zum Stand-by zurückkehren. Nach Aktivierung der automatischen Tastenverriegelung werden die Tasten 15 Sek.

  • Seite 52: Repeater-Einstellungen (Rpt-Set) - Menü

    6 (CH6) werden gemäß nachfolgendem Schema überwacht: Wenn das Handfunkgerät auf dem Prioritätskanal ein Signal findet, wird dessen Frequenz angesagt. Die Programmierung der Prioritätskanäle muss über die Programmier-Software des KG-UV8D erfolgen. Repeater-Einstellungen (RPT-SET) – MENÜ 37 Dieses Handfunkgerät verfügt über zwei Repeater-Einstellungen: 1.

  • Seite 53: Scan Hinzufügen (Scan-Add) - Menü

    Repeater-Lautsprecher (RPT-SPK) – MENÜ 38 Professionelles FM-Handfunkgerät MAIN Im Stand-by drücken, worauf das Display anzeigt. drücken, um die Einstellung im Menü vornehmen zu können. Mit die Funktion ein- oder ausschalten. Danach mit speichern und mit zum Stand-by zurückkehren. Repeater-PTT (RPT-PTT) – MENÜ 39 MAIN Im Stand-by drücken, worauf das Display...

  • Seite 54: Caller-Id-Sendeverzögerung (Ptt-Dly) - Menü

    Bedienung Tonruf-Frequenz (ALERT) – MENÜ 41 Zur Aktivierung von Repeatern ist häufig eine bestimmte Tonruf-Frequenz erforderlich. Ist der Repeater aktiviert, muss der Ton nicht erneut gesendet werden. Wählbar sind: 1750, 2100, 1000 und 1450 Hz. MAIN Im Stand-by drücken, worauf das Display anzeigt.

  • Seite 55: Einstellung Der Scan-Gruppe A (Scg-A) - Menü

    Caller-ID-Sendemodus (PTT-ID) – MENÜ 43 Professionelles FM-Handfunkgerät MAIN Im Stand-by drücken, worauf das Display anzeigt. drücken, um die Einstellung im Menü vornehmen zu können. Mit gewünschten Modus wählen. Danach mit speichern und mit zum Stand-by zurückkehren. Wählbar sind: BOT (am Beginn), EOT (am Ende) und BOTH (am Beginn und am Ende der Sendung). Klingelzeit (RING) –...

  • Seite 56: Einstellung Der Scan-Gruppe B (Scg-B) - Menü

    Bedienung Einstellung der Scan-Gruppe B (SCG-B) – MENÜ 46 Mit dieser Einstellung am Handfunkgerät lassen sich die programmierten Kanäle in Scan-Gruppen ein- teilen. So werden beispielsweise nur die Kanäle des Displaybereichs B gescannt. Einstellungen sind: ALL (alle Kanäle) sowie 1 bis 10 (inividuelle Scan-Gruppen). MAIN Im Stand-by drücken, worauf das Display...

  • Seite 57: Verwendung Des Ctcss/Dcs-Scans (Sc-Qt) - Menü

    Verwendung des CTCSS/DCS-Scans (SC-QT) – MENÜ 48 Professionelles FM-Handfunkgerät Beim CTCSS/DCS-Suchlauf sind drei verschiedene Möglichkeiten wählbar, wie mit der detektierten CTCSS-Frequenz bzw. dem DCS-Code verfahren werden soll: 1. CTCSS-Frequenz/DCS-Code wird in den Coder und Decoder übernommen (ALL) 2. CTCSS-Frequenz/DCS-Code wird in den Coder übernommen (ENCODER) 3.

  • Seite 58: Einstellung Des Gruppenanruf-Codes (Callcode) - Menü

    Bedienung Einstellung des Gruppenanruf-Codes (CALLCODE) – MENÜ 50 MAIN Im Stand-by drücken, worauf das Display anzeigt. drücken, um die Einstellung im Menü vornehmen zu können. Mit gewünschten Grup- penanruf-Code wählen. Danach mit speichern, das Handfunkgerät kehrt zum Stand-by zurück. Die Gruppenanruf-Codes (1 bis 20) lassen sich mit der von der -Website herunterladbaren Programmiersoftware programmieren.
  • Seite 59 Notizen Professionelles FM-Handfunkgerät...

  • Seite 60: Detaillierte Erläuterungen Für Wichtige Funktionen

    Detaillierte Erläuterungen für wichtige Funktionen Anrufe: alle, Gruppe und selektive Die Handfunkgeräte erlauben das Senden von Caller-ID-Codes, das Editieren von Caller-ID-Codes und das Decodieren von DTMF-Tönen. Dadurch kann man problemlos Kommunikationsgruppen bilden, deren Mitglieder mit Anrufen aller Stationen, Gruppen- oder Selektivanrufen miteinander in Kontakt treten können.

  • Seite 61: Erforderliche Bedienschritte

    Professionelles FM-Handfunkgerät Erforderliche Bedienschritte: oder Sende-ID zwischen 100 und MAIN 999999 programmierbar, für den Parameter wählen Amateurfunk ohne Relevanz oder MAIN Drei Squelch-Optionen wählbar: QT*DTMF, QT+DTMF, QT Parameter wählen DT-ST: DTMF-Töne beim Senden hörbar ANI-ST: Caller-ID-Ton beim Senden oder MAIN aktiviert Parameter wählen DT-ANI: Caller-ID-Ton und DTMF-Töne...
  • Seite 62 Detaillierte Erläuterungen für wichtige Funktionen a. Alle Stationen anrufen: PTT-Taste drücken. Beim Senden drücken, um den Caller-ID-Code zu senden. b. Alle Stationen der Gruppe anrufen: PTT-Taste drücken. Beim Senden drücken und die Gruppennummer eingeben. c. Eine bestimmte Station (selektiv) anrufen: PTT-Taste drücken und den Caller-ID-Code der gewünschten Station eingeben.

  • Seite 63: Optionales Zubehör

    Optionales Zubehör Professionelles FM-Handfunkgerät Sechs-Schacht- Ladegerät Auto-Ladekabel Programmier-Software Auto-Adapter (SL16) (BNC) Cloning-Kabel Headset Lautsprecher-Mikrofon Antennenadapter...
  • Seite 64 Problembehandlung Bei Problemen mit dem Handfunkgerät kann man zunächst wie in der Tabelle aufgeführt vorgehen. Falls das Problem nicht zu lösen ist, empfehlen wir einen Reset, der in den meisten Fällen zum Erfolg führt. Problem Lösung Einstellung des Lautstärkereglers überprüfen. Empfangs-LED leuchtet CTCSS- bzw.
  • Seite 65 Bedienungsanleitung mit der größt- möglichen Sorgfalt erstellt. Da sich der Hersteller ausdrücklich vorbehält, die technischen Daten ohne Vorankündigung zu ändern, sind auch bei der Firmware bzw. bei der Programmier-Software Änderungen möglich. Für Druckfehler sind wir nicht verantwortlich. Deutsche Version: KG-UV8D-0311-V2...
  • Seite 68 maas funk-elektronik Inh. Peter Maas Heppendorfer Str. 23 · 50189 Elsdorf-Berrendorf Tel. (02274) 9387-0 · Fax (02274) 9387-31 © Copyright by Maas Elektronik 2014 info@maas-elektronik.com Änderungen, Irrtümer, Fehler vorbehalten. www.maas-elektronik.com Das Entfernen des Copyright-Hinweises ist verboten.
