- Montageanleitung
- Assembly instructions
- Notice de montage
- Montagehandleiding
- Návod na montáž
- Instructiune de montaj
,
- Navodila za namestitev
- Installationstruktioner
1873-5
01/22
114080550, 114017550,
114021550, 114020550,
114024550, 114080500,
114015550, 114090550,
114100550, 114025550,
114090500, 114100500
Werbung
Verwandte Anleitungen für Schulte II Kristall Trend
Inhaltszusammenfassung für Schulte II Kristall Trend

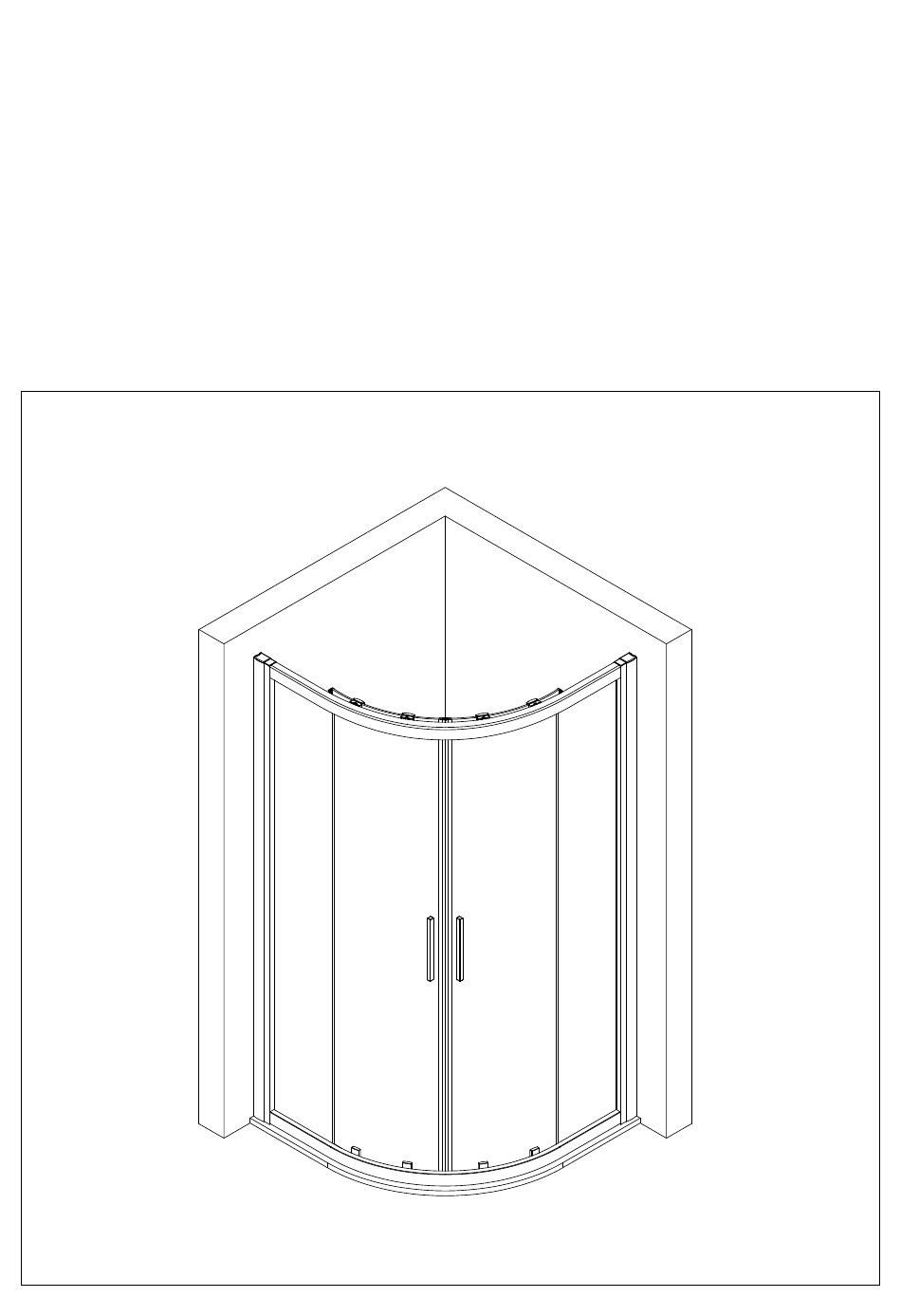

- Seite 1 1873-5 01/22 - Montageanleitung - Assembly instructions - Notice de montage - Montagehandleiding - Návod na montáž - Instructiune de montaj 114080550, 114017550, 114015550, 114090550, - Navodila za namestitev 114021550, 114020550, 114100550, 114025550, 114024550, 114080500, 114090500, 114100500 - Installationstruktioner...
- Seite 2 1873-5 5.2# 5.1# Pos. Bezeichnung Ersatzteil-Nr. Preis Pos. Bezeichnung Ersatzteil-Nr. Preis 2x Wandanschlussprofil E55230 Stück 86,95 € 10x Kappenschraube 3,5 x 9,5 mm 2x Seitenwand 10x Abdeckkappe für Kappenschraube 2x Dichtung vertikal E55065 Stück 24,95 € 4x Haken 1x Tür links 4x Anschlagpuffer 1x Tür rechts 4x Senkkopfschraube 2,9 x 9,5 mm...
- Seite 3 Ø 6 Ø 2,5 Ø 3 785 - 805 mm 800 mm 900 mm 885 - 905 mm 1000 mm 985 - 1005 mm Ø 5 mm Pos. 1...
- Seite 4 Pos. 1 Ø 6 mm...
- Seite 5 Pos. 10 Pos. 11 Pos. 52 Pos. 51 Pos. 2...
- Seite 6 2 Pos. 7.1 Pos. 7.1 Pos. 18 Pos. 14 Pos. 7.2 Ø 2,5 mm...
- Seite 7 Pos. 17 Pos. 12 Pos. 15 Pos. 13...
- Seite 8 Pos. 9 6 Nm Pos. 4.1 Pos. 4.2 Pos. 35 Pos. 4.1 Pos. 4.2...
- Seite 9 Pos. 6 Pos. 3...
- Seite 10 Pos. 9 Pos. 35...
- Seite 11 Pos. 9 Pos. 35...
- Seite 12 Ø 3 mm Pos. 12 Pos. 13...
- Seite 13 24 h Pos. 44 Pos. 44 Pos. 43 Pos. 42 Pos. 5.1# Pos. 5.2#...
- Seite 14 24 h...
- Seite 15 Reinigungshinweis Cleaning instructions Instructions de nettoyage Reinigingsinstructies...
- Seite 16 1873-5 Kontrollbeleg Control Receipt Justificatif de contrôle Controle-attest Prüfnummer/ Inspection number / Numéro d´essai / Controlenummer Duschservice Zum Hohlen Morgen 22 59939 Olsberg Deutschland / Germany / Allemagne / Duitsland Ersatzteilbestellung: Allgemeine technische Probleme: E-Mail: ersatzteile@duschservice.de Fax 02962 / 972-4260 Telefon 02962 / 972-40...
