- Montageanleitung
- Assembly instructions
- Notice de montage
- Montagehandleiding
- Návod na montáž
- Instructiune de montaj
,
- Navodila za namestitev
- Installationstruktioner
1992-1
06/21
D6630100-3
D6630100-5
D6630120-3
D6630120-5
EP6630100-3
D6630140-3
EP6630100-5
D6630140-5
EP6630120-3
D663099-3
EP6630120-5
D663099-5
Werbung

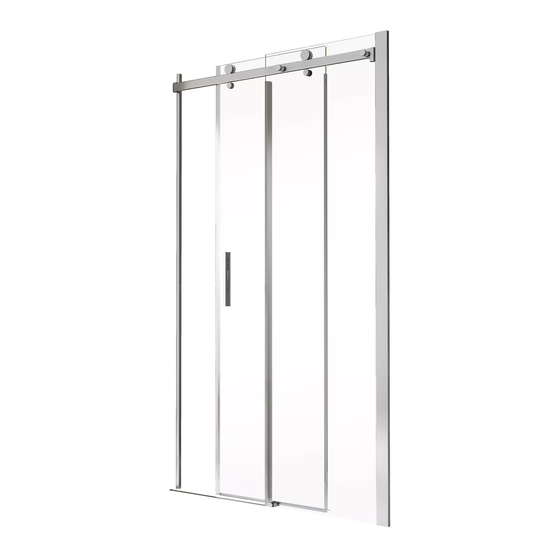

Verwandte Anleitungen für Schulte Toura
Inhaltszusammenfassung für Schulte Toura

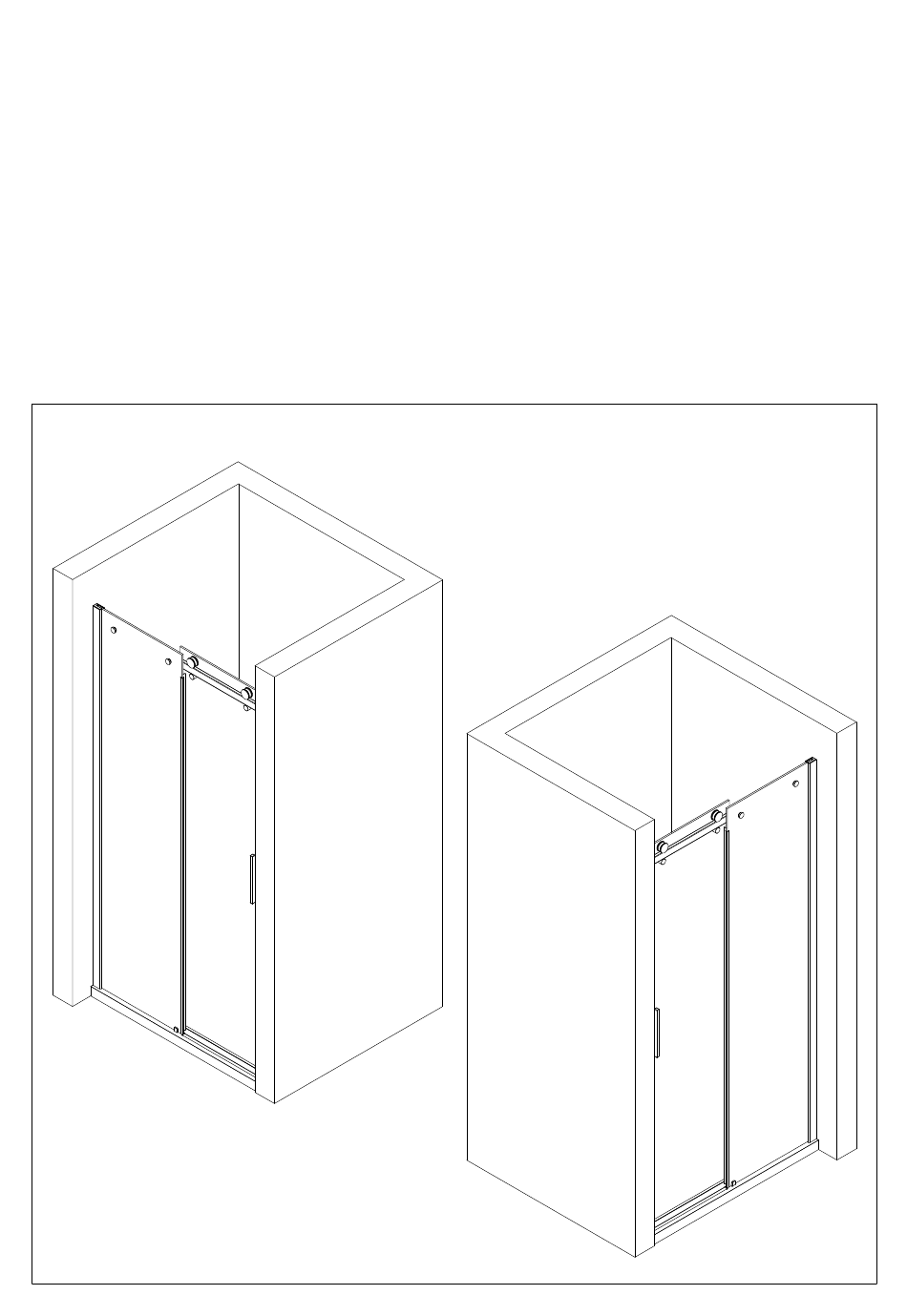

- Seite 1 1992-1 06/21 - Montageanleitung - Assembly instructions - Notice de montage D6630100-3 - Montagehandleiding D6630100-5 - Návod na montáž D6630120-3 - Instructiune de montaj D6630120-5 EP6630100-3 D6630140-3 - Navodila za namestitev EP6630100-5 D6630140-5 - Installationstruktioner EP6630120-3 D663099-3 EP6630120-5 D663099-5...
- Seite 2 1992-1 Pos. Bezeichnung Ersatzteil-Nr. Preis Pos. Bezeichnung Ersatzteil-Nr. Preis 1x Türscheibe 2x Laufschienenbefestigung komplett E79227-1 Stück 34,95 € 1x Nebenteilscheibe 1x Laufschiene E79301-1 Stück 127,00 € 1x Wandanschlussprofil, E100248-44 Stück 76,00 € 1x Adapter inkl. Pos. 10 1x Clipsprofil E100249-44-8 Stück 36,00 €...
- Seite 3 Ø 6 1000 mm 985 - 1005 mm 1200 mm 1185 - 1205 mm 1400 mm 1385 - 1405 mm Pos. 4 Pos. 10...
- Seite 4 Ø 6 mm Pos. 33 Pos. 27 Pos. 31 Pos. 10 Pos. 4...
- Seite 5 Pos. 33 Ø 6 mm Pos. 27 Pos. 31 Pos. 5...
- Seite 6 Pos. 2 Pos. 40 Pos. 39 518 mm 1000 mm 1200 mm 618 mm 718 mm 1400 mm...
- Seite 7 Hinweis auf Demontage siehe Seite 19! Note for disassembly see page 19! Remarque sur le démontage, voir page 19! Informatie over demontage zie blz. 19! Pos. 16 Pos. 1 Pos. 14...
- Seite 8 Pos. 12...
- Seite 9 Pos. 11...
- Seite 10 Pos. 18 Pos. 19 Pos. 21 Pos. 20...
- Seite 11 Ø 6 mm Pos. 33 Pos. 31...
- Seite 12 Pos. 6 Pos. 13...
- Seite 13 Pos. 17 Pos. 45...
- Seite 14 Pos. 15 Pos. 8...
- Seite 15 Ø 6 mm Pos. 33 Pos. 30 24 h...
- Seite 16 Pos. 15...
- Seite 17 Pos. 9 Pos. 25 Pos. 38 24 h...
- Seite 18 Pos. 29 24 h...
- Seite 19 Hinweis Demontage/ Note for disassembly/ Remarque sur le démontage/ Informatie demontage Pos. 34...
- Seite 20 1992-1 Kontrollbeleg Control Receipt Justificatif de contrôle Controle-attest Prüfnummer/ Inspection number / Numéro d´essai / Controlenummer Duschservice Zum Hohlen Morgen 22 59939 Olsberg Deutschland / Germany / Allemagne / Duitsland Ersatzteilbestellung: E-Mail: Allgemeine technische Probleme: Fax 02962 / 972-4260 Telefon 02962 / 97240 ersatzteile@duschservice.de...
