MONTAGEANLEITUNG

Montage der Blasrohre

ACHTUNG : Bevor Sie Arbeiten am Blasgerät ausführen, schalten Sie
stets den Motor aus und ziehen Sie den Kerzenstecker von
der Zündkerze ab.
Tragen Sie stets Schutzhandschuhe!
ACHTUNG : Starten Sie das Blasgerät erst, wenn Sie es vollständig
zusammengebaut haben.

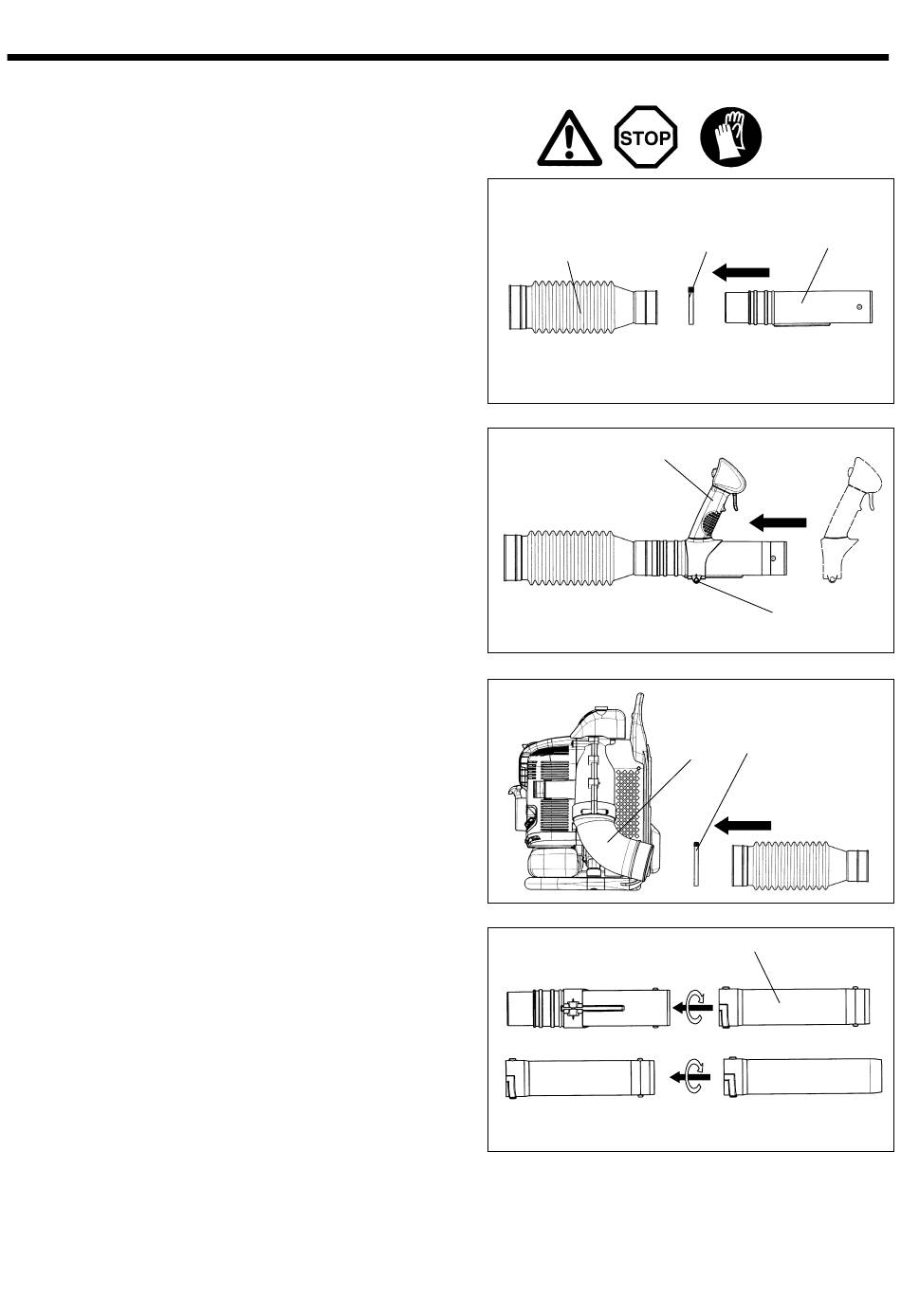

1. Das gerade Rohr mit dem Drehkopf (3) mit dem biegsamen Rohr (1)
verbinden und das Schlauchband φ76 (2) anziehen.
2. Den Bediengriff (4) am geraden Rohr mit dem Drehkopf anbringen und
die Klemmschraube (5) anziehen.
3. Das biegsame Rohr mit dem Kniestück (6) des Luftbesens verbinden
und das Schlauchband φ100 (7) anziehen.
4. Das gerade Rohr (8) mit dem Drehkopfrohr verbinden und das gerade
Rohr im Uhrzeigersinn drehen, um es zu verriegeln.
5. Prüfen, ob alle Klemmen fest angezogen sind.
