Beschreibung - CYBEX Eagle 20040 Bedienungsanleitung

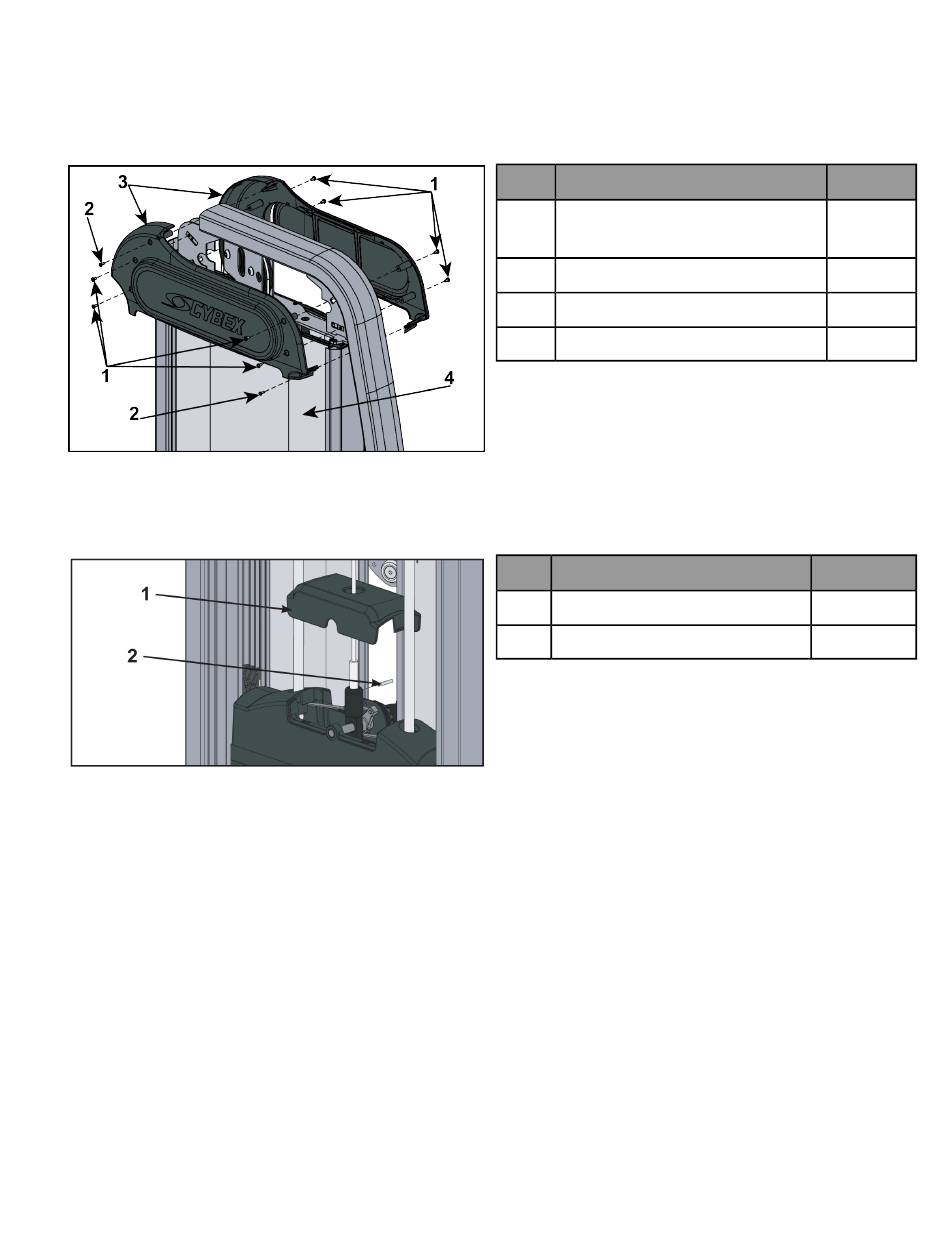

Entfernen des Kabels
1. Um eine korrekte Neuinstallation zu gewährleisten, empfehlen wir Ihnen, die bestehende Kabelführung und
Verbindungen zu notieren.
2. Zehn Schrauben, mit denen die obere Abdeckung am Rahmen befestigt ist, mit einem
Kreuzschlitzschraubenzieher entfernen.
3. Die vordere Abdeckung dem Kabel entlang nach unten schieben, um Zugriff zur Kabelzugeinheit zu erhalten.
4. Die Rückplatte nach oben schieben und entfernen.
5. Die Seiten der oberen Gewichtsabdeckung zusammendrücken und hoch heben.
6. Den Spiralspannstift, der den Kabelzug verbindet, mit einem Hammer und einem 3/16 Zoll Splintentreiber
entfernen.
Entfernen der Gewichtsscheiben
1. Den Einstellknopf für das Inkrementgewicht auf 0 Pfund (0 kg) drehen.
US 10-32 Schraube (entspricht in
1
2
3
4
1 Obere Gewichtsabdeckung
2
Seite 11 von 25

Beschreibung

etwa M5 x 0,80)
Schraube SAE 8
Obere Abdeckung
Rückplatte
Beschreibung
Spiralspannstift
Menge
8
2
2
1
Menge
1
1
